Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist:
Sie können des ESP8266 entweder über die serielle Schnittstelle ihres Arduinos programmieren, oder einen USB
TTL Adapter verwenden.
Diese können Sie ebenfalls bei uns erwerben.
Bitte achten Sie bei einem TTL Adapter unbedingt darauf, dass das dieser auf eine Spannungsversorgung von
3,3V eingestellt ist.
Im folgenden wird die Programmierung mit Hilfe eines TTL Adapters erläutert.
ESP8266
RX
GND
VCC
CH_PD
GPIO0
Tabelle 1: Verbindung zwischen ESP8266 und TTL-Kabel
Ausgabe 12.10.2016
Schritt 1—Anschließen des Moduls
TX

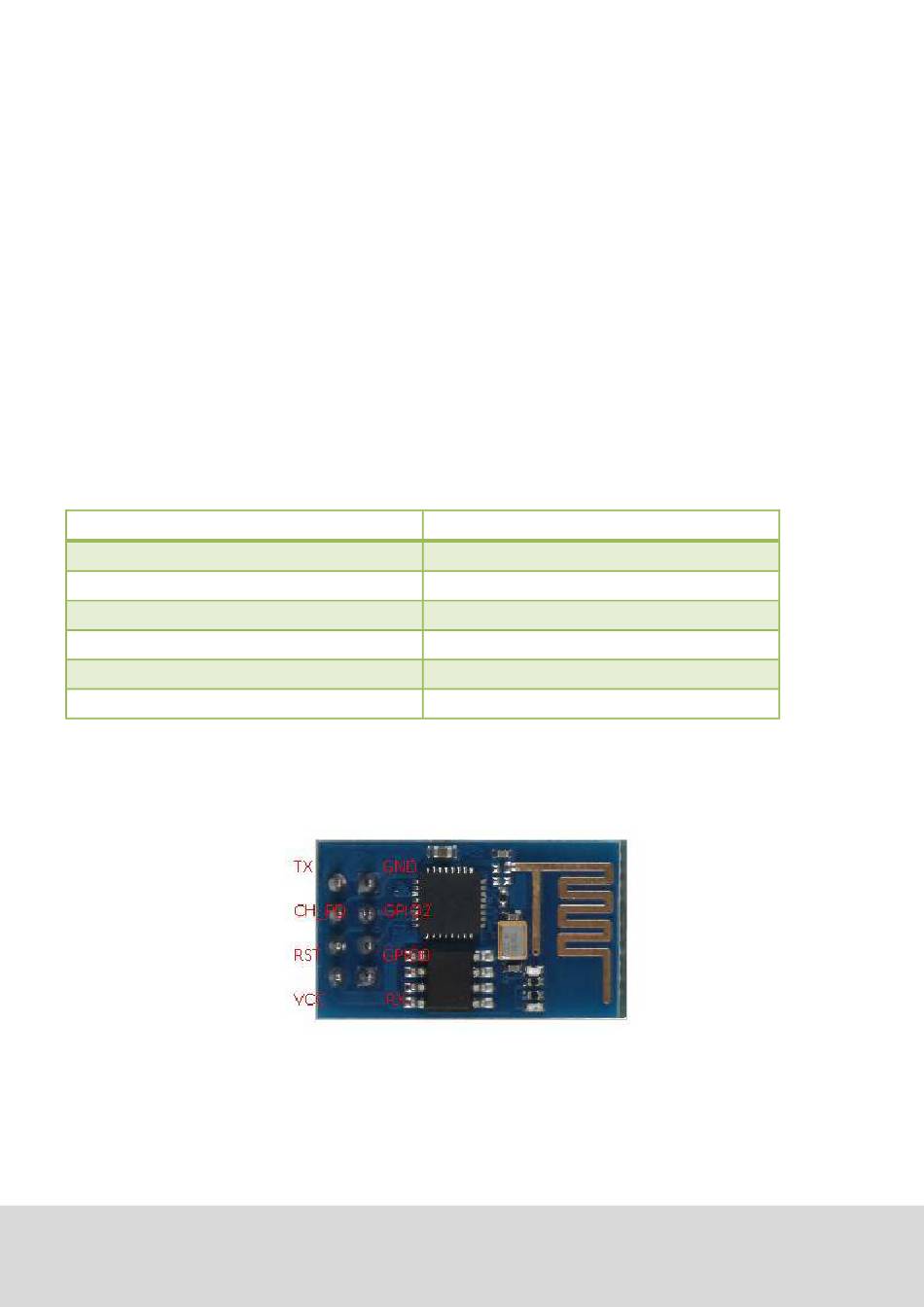

Bild 1: PINs des ESP8266
Copyright by Joy-IT
TTL Kabel
TX
RX
GND
3,3V
3,3V
GND
3
