DeltaSol ES
®
4.3.2 T -Regelung

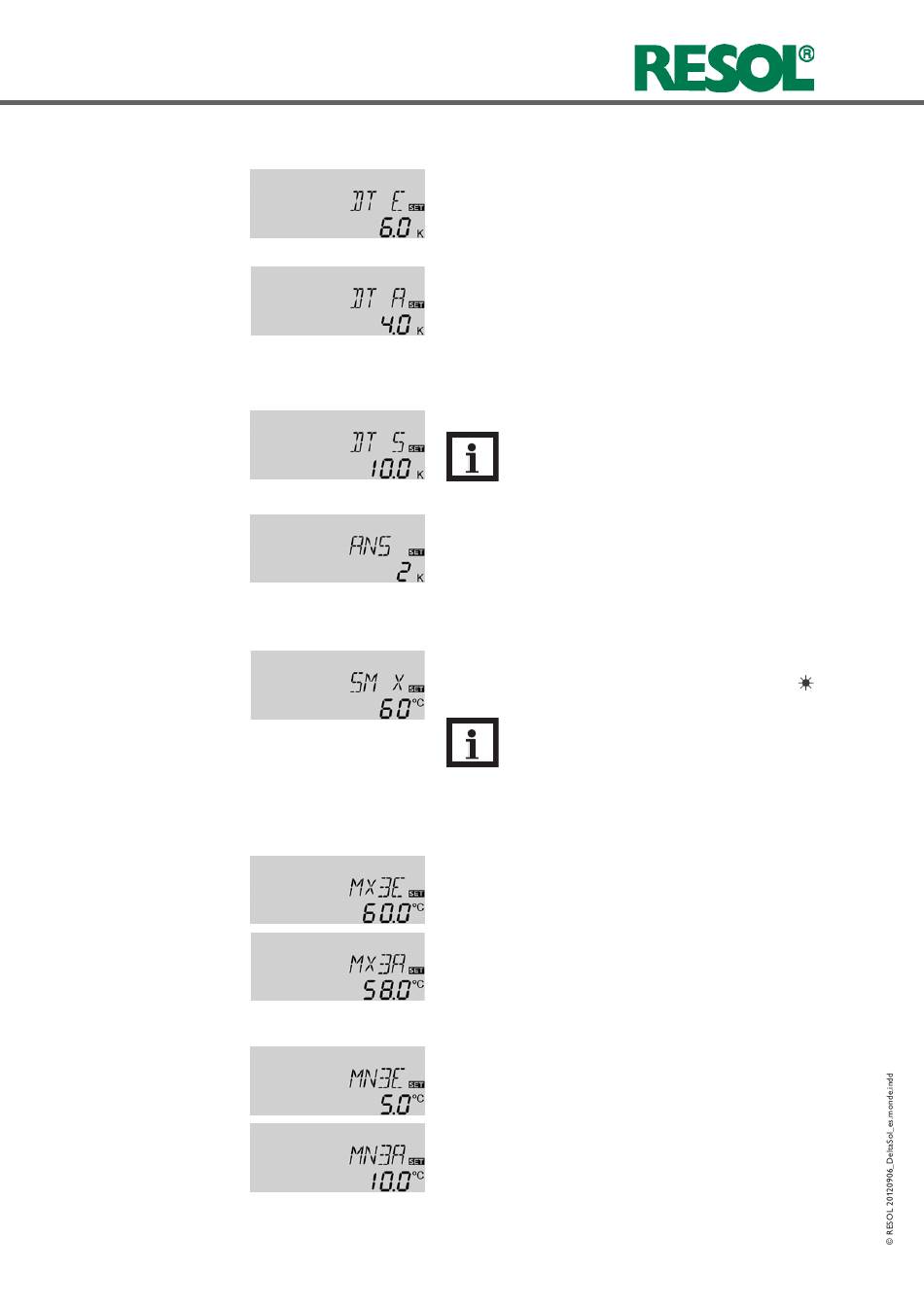

DT E / DT1E / DT2E /
DT3E:
Einschalttemperatur differenz
Einstellbereich: 1,0 ... 20,0 K
Werkseinstellung: 6,0 K
DT A / DT1A / DT2A /
DT3A:
Ausschalttemperatur differenz
Einstellbereich: 0,5 ... 19,5 K
Werkseinstellung: 4,0 K
DT S / DT1S / DT2S /
DT3S:
Solltemperatur differenz
Einstellbereich: 1,5 ... 30,0 K
Werkseinstellung: 10,0 K
ANS / ANS1 / ANS2 /
ANS3:
Anstieg
Einstellbereich: 1 ... 20 K
Werkseinstellung: 2 K
4.3.3 Speicher-Maximaltemperatur
S MX / S1MX / S2MX:
Speichermaximaltemperatur
Einstellbereich: 2 ... 95 °C
Werkseinstellung: 60 °C
4.3.4 ∆T -Regelung
(Festbrennstoffkessel und Wärmeaustausch)
Maximaltemperaturbegrenzung
MX3E / MX3A:
Maximaltemperaturbe gr.
Einstellbereich: 0,0 ... 95,0 °C
Werkseinstellung:
MX3E 60,0 °C
MX3A 58,0 °C
Minimaltemperaturbegrenzung
MN3E / MN3A:
Minimaltemperaturbe gr.
Einstellbereich: 0,0 ... 90,0 °C
Werkseinstellung:
ANL = 2
MN3E 5,0 °C
MN3A 10,0 °C
ANL = 8
MN3E 60,0 °C
MN3A 65,0 °C
20
|
Zunächst verhält sich die Regelung wie eine Standarddiffe-
renzregelung. Bei Erreichen der Einschaltdifferenz (DT E /
DT1E / DT2E / DT3E) wird die Pumpe eingeschaltet und
nach dem Losreißimpuls (10 s) mit der Minimaldrehzahl
(nMN = 30 %) gefahren. Erreicht die Temperaturdifferenz den
eingestellten Sollwert (DT S / DT1S / DT2S / DT3S), so
wird die Drehzahl um eine Stufe (10 %) erhöht. Bei einem
Anstieg der Differenz um 2 K (ANS / ANS1 / ANS2 /
ANS3) wird die Drehzahl um jeweils 10 % angehoben
bis zum Maximum von 100 %. Mit Hilfe des Parameters
„Anstieg" lässt sich das Regelverhalten anpassen. Bei Unter-
schreiten der eingestellten Ausschalt-Temperaturdifferenz
(DT A / DT1A / DT2A / DT3A) schaltet der Regler AUS.
DT E und DT S sind gegeneinander verriegelt. DT S muss
mindestens 0,5 K über DT E liegen.
Hinweis:
Die Einschalt-Temperaturdifferenz muss minde-
stens 1 K größer als die Ausschalt-Temperatur-
differenz sein.
Bei Überschreiten der eingestellten Maximaltemperatur
wird eine weitere Speicherladung verhindert und somit
eine schädigende Überhitzung vermieden. Bei überschrit-
tener Speicher-Maximaltemperatur wird im Display
angezeigt.
Hinweis:
Der Regler verfügt über eine Speichersicher-
heits ab schal tung, die bei 95 °C für die Spei cher-
temperatur ei ne weitere Beladung ver hin dert.
Der Regler verfügt über eine unabhängige Temperaturdif-
ferenzregelung für die zusätzlich getrennt Minimal- und
Maximalbe gren zungen nebst zugehörigen Ein- und Aus-
schalttemperaturen eingestellt werden können. Nur möglich
bei ANL = 2, 8, 11, 13, 16, 17, 18, 20, 24, 26 und 30 (z. B. für
Festbrennstoffkessel oder Wärmeaustauschregelung).
Wird der eingestellt Wert MX3E überschritten, wird das
Relais 3 deaktiviert. Bei Unterschreiten des Parameters
MX3A schaltet das Relais wieder an.
Bezugssensor:
S3 bei ANL 8, 13, 20, 26 (TSPO)
S4 bei ANL 2, 11, 16, 17, 18, 24, 30 (TSP2, TFSK)
Wird der eingestellte Wert MN3E unterschritten, wird das
Relais 3 deaktiviert. Bei Überschreiten des Parameters
MN3A schaltet das Relais 3 wieder an.
Bezugssensor:
S4 bei ANL 8, 13, 20, 26 (TSP2, TFSK)
S3 bei ANL 2,11, 16, 17, 18, 24, 30 (TSPO)
Die Ein- und Ausschaltdifferenzwerte DT3E und DT3A
gelten sowohl für die Maximal- als auch für die Minimaltem-
peraturbegrenzung. Sie müssen daher nur einmal eingegeben
werden.
