2
ANSCHLÜSSE
2.1

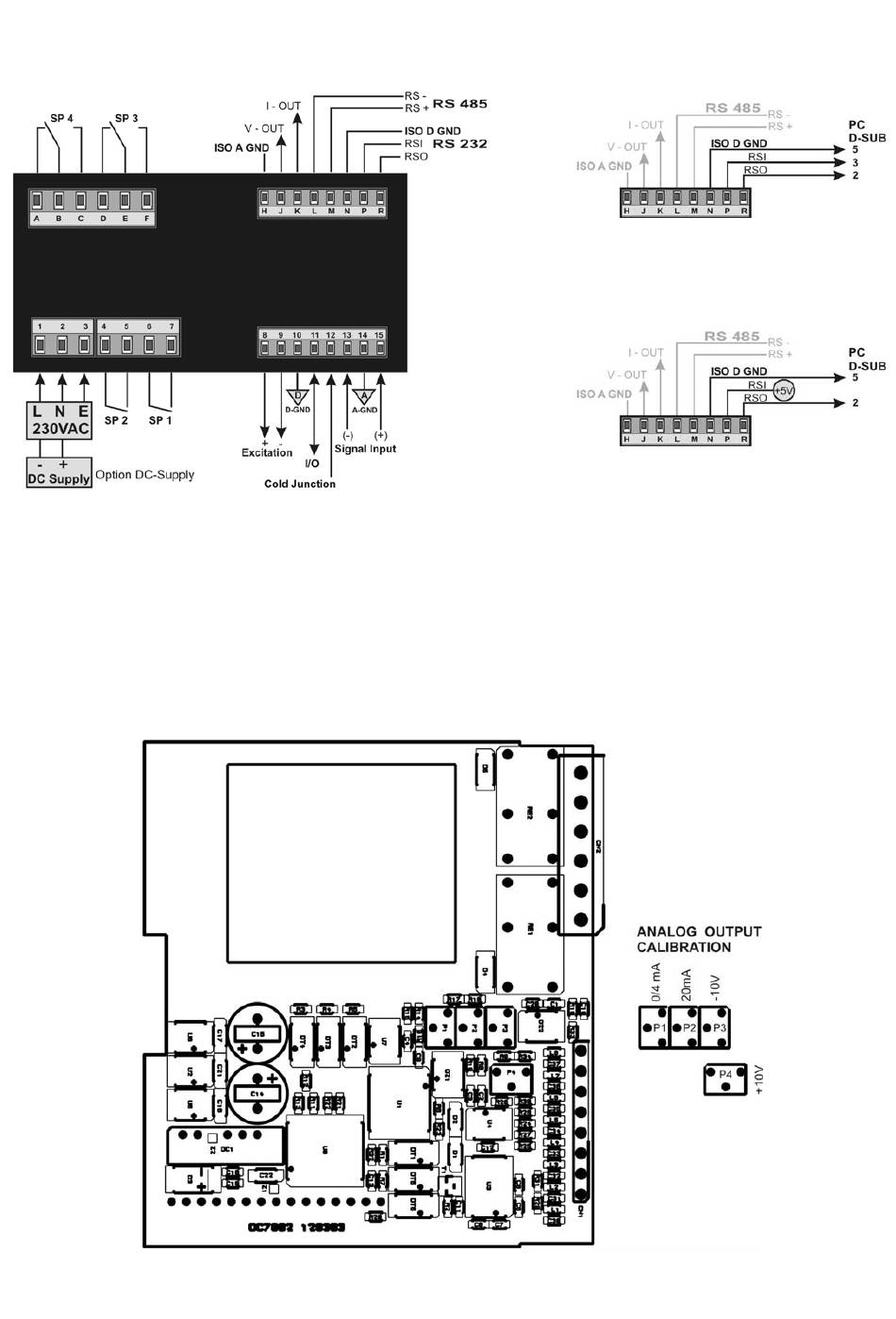

Geräterückseite
2.2
Optionskarte
Zwei Analogausgänge, zwei Datenausgänge und vier Set Point Relais können als Option bestellt
werden. Die Optionskarte wird im oberen Gehäuseteil eingebaut und beinhaltet zwei Analogausgänge
0/4-20mA und -10...+10V und zwei serielle Schnittstellen RS232 und RS485. Zur Kalibration der beiden
Analogausgänge werden die Potentiometer P1, P2, P3, P4 verwendet. Die Kalibration wird im Service
Menu - HTEST (§ 10) durchgeführt.
7
RS232 - Abfragesendung
RS232 - Dauersendung
