POLYNOM – LINEARISIERUNG
Über die Fronttastatur wird die Polynom-Linearisierung von nicht linearen Eingangssignalen gewählt. Ein
Polynom sechsten Grades steht zur Verfügung.
Das Polynom hat 7 Koeffizienten: coef0 cee0 bis coef6 coee6, wobei der Index ist der Exponent mit
dem der gemessene Wert multipliziert wird. Zusätzlich wird noch mit zehner Potenz multipliziert, welche
als coee eingegeben ist. Die Koeffizienten können 6-stellig mit Dezimalpunkt und Vorzeichen
eingegeben werden. Die Exponenten können zwischen 0 und ± 24 gewählt werden.
Die Eingabe kann entweder über die Tastatur oder über die serielle Schnittstelle erfolgen. Das Display
verfolgt das Eingangssignal nach dem Polynomformat:
± 0
± 1
± 2
± 3
± 4
± 5
± 6
DISPLAY = ± Coef 0x10
± Coef 1x10
± Coef 2x10
± Coef 3x10
± Coef 4x10
± Coef 5x10
± Coef 6x10
Beispiel:
1
2
3
4
5
6
Y = 5000 = 0 + 1X
+ 5X
+ 8X
+ 6X
+ 10X
+ 1X

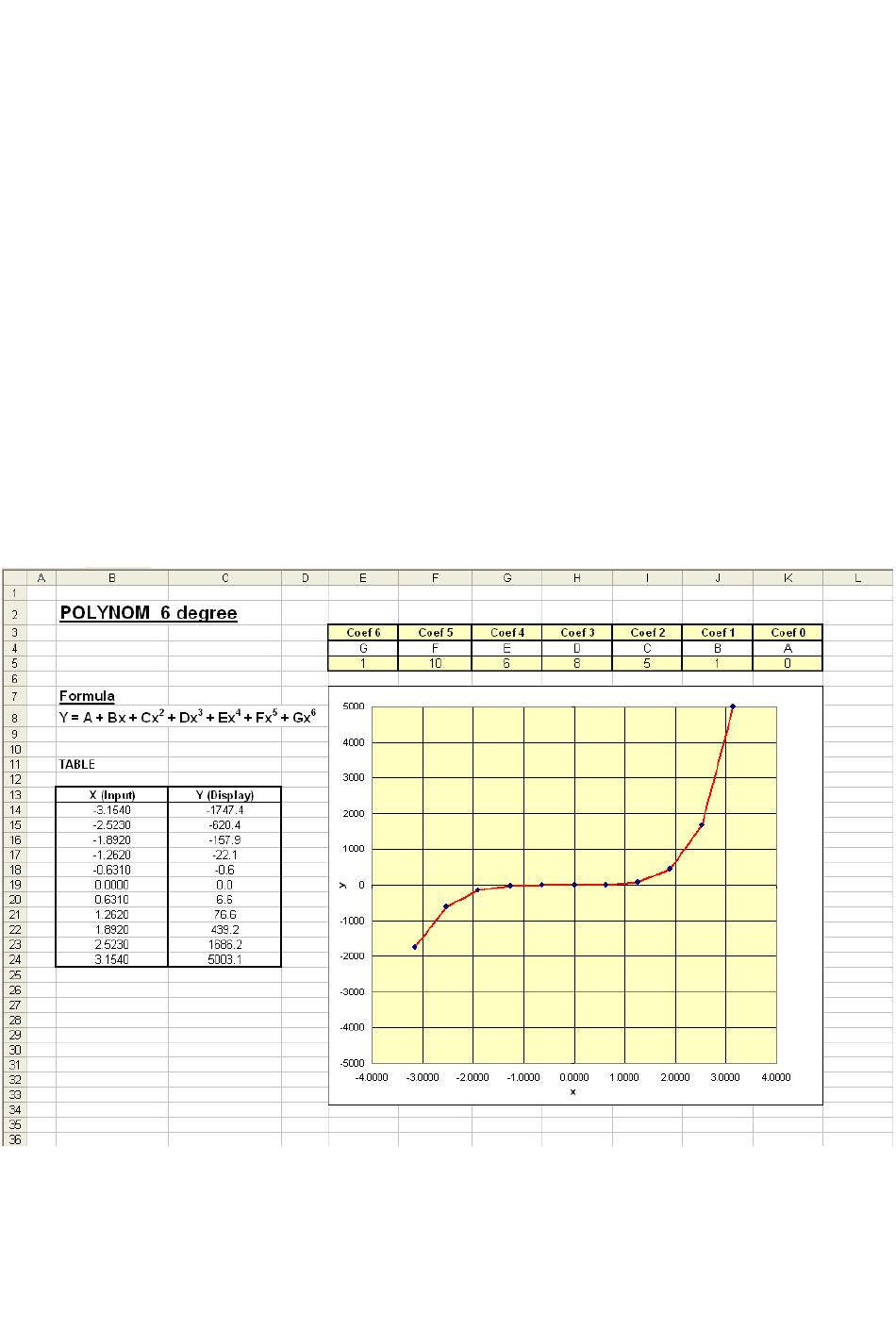

(siehe Bild unten)
Bei der Lösung des Polynoms ergibt sich X = 3.154. Dieser Wert wird im Menuschritt Set Hi eingesetzt.
