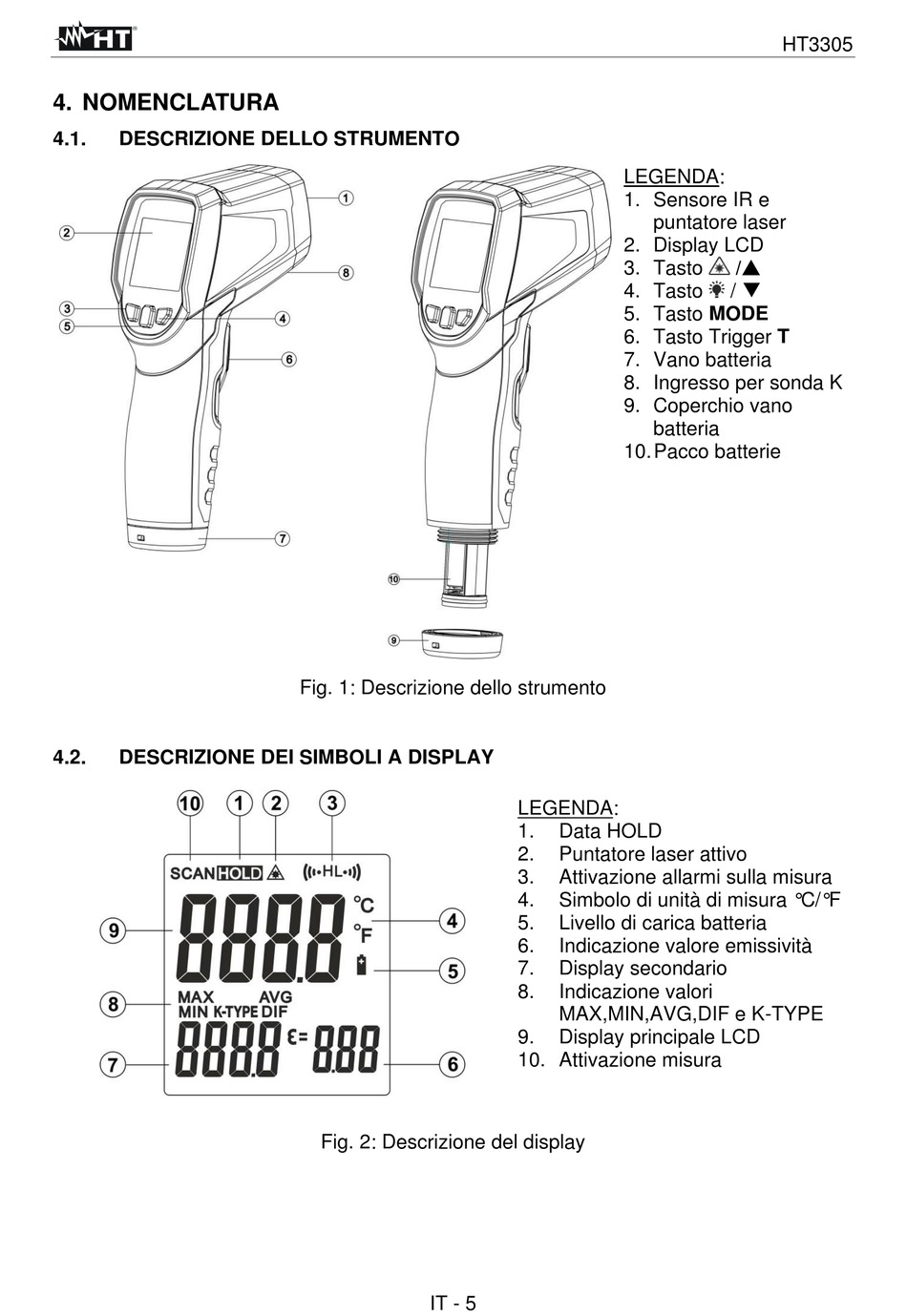

4. NOMENCLATURA
4.1. DESCRIZIONE DELLO STRUMENTO
4.2. DESCRIZIONE DEI SIMBOLI A DISPLAY
Fig. 1: Descrizione dello strumento
Fig. 2: Descrizione del display
IT - 5
LEGENDA:
1. Sensore IR e
puntatore laser
2. Display LCD
3. Tasto
4. Tasto
5. Tasto MODE
6. Tasto Trigger T
7. Vano batteria
8. Ingresso per sonda K
9. Coperchio vano
batteria
10. Pacco batterie
LEGENDA:
1. Data HOLD
2. Puntatore laser attivo
3. Attivazione allarmi sulla misura
4. Simbolo di unità di misura °C/°F
5. Livello di carica batteria
6. Indicazione valore emissività
7. Display secondario
8. Indicazione valori
MAX,MIN,AVG,DIF e K-TYPE
9. Display principale LCD
10. Attivazione misura
HT3305
/
/ 
