4. NOMENCLATURE

DESCRIPTION DE L'APPAREIL

4.1.
DESCRIPTION DES SYMBOLES AFFICHES A L'ECRAN
4.2.

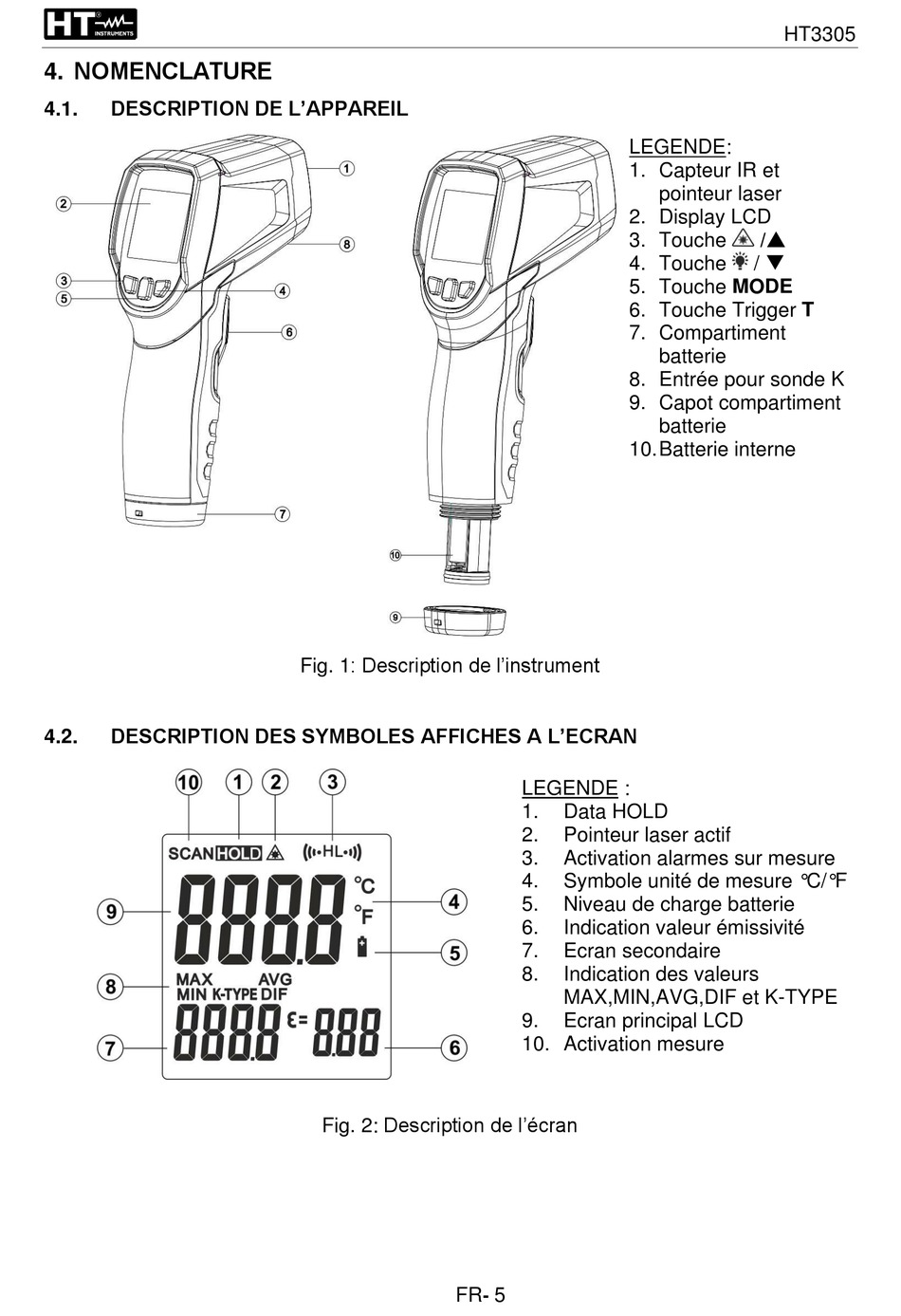

Fig. 1: Description de l'instrument
Fig. 2: Description de l'écran
FR- 5
LEGENDE:
1. Capteur IR et
pointeur laser
2. Display LCD
3. Touche
4. Touche
5. Touche MODE
6. Touche Trigger T
7. Compartiment
batterie
8. Entrée pour sonde K
9. Capot compartiment
batterie
10. Batterie interne
LEGENDE :
1. Data HOLD
2. Pointeur laser actif
3. Activation alarmes sur mesure
4. Symbole unité de mesure °C/°F
5. Niveau de charge batterie
6. Indication valeur émissivité
7. Ecran secondaire
8. Indication des valeurs
MAX,MIN,AVG,DIF et K-TYPE
9. Ecran principal LCD
10. Activation mesure
HT3305
/
/ 
