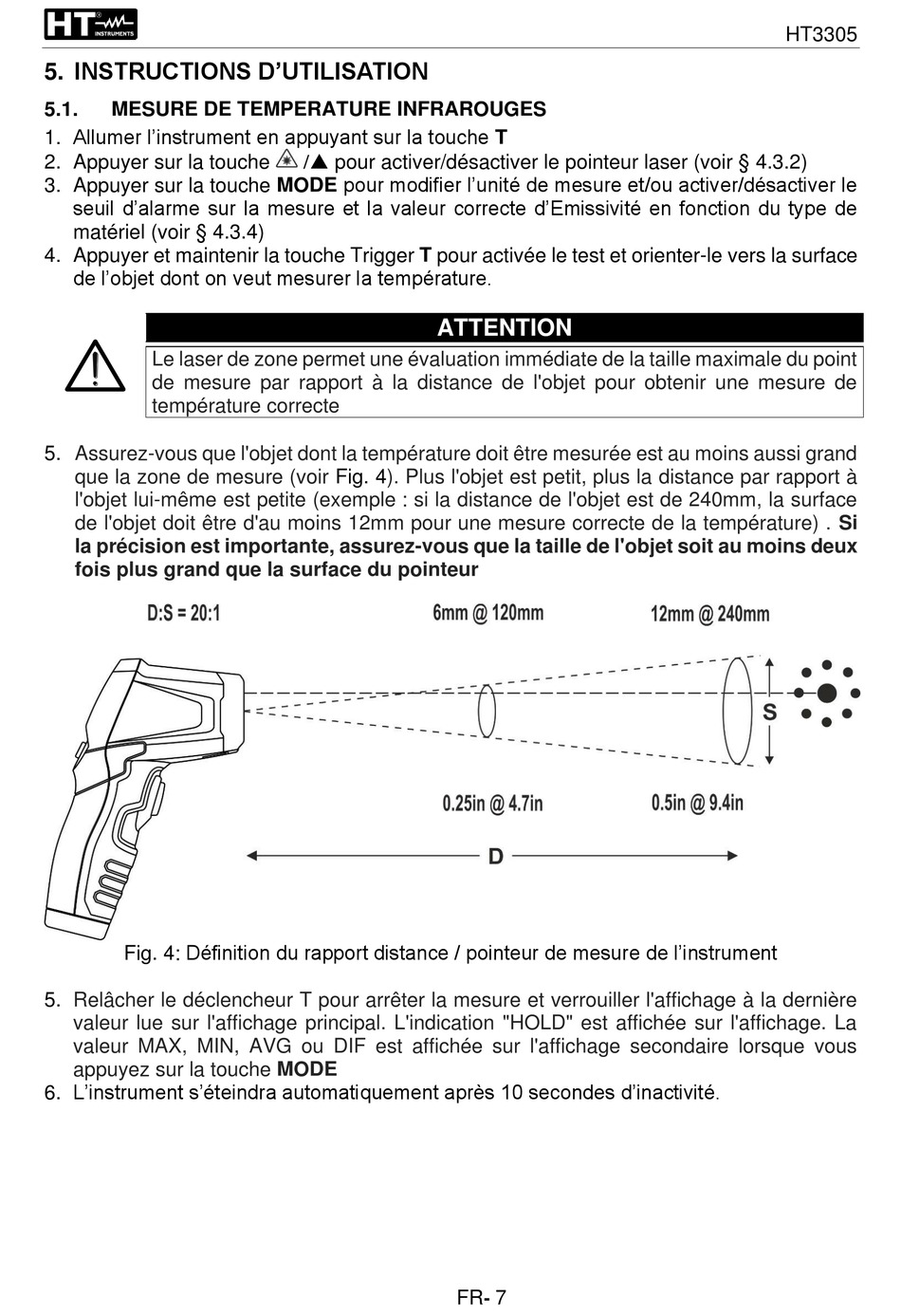

5. INSTRUCTIONS D'UTILISATION
5.1.
MESURE DE TEMPERATURE INFRAROUGES
1. Allumer l'instrument en appuyant sur la touche T
2. Appuyer sur la touche
3. Appuyer sur la touche MODE pour modifier l'unité de mesure et/ou activer/désactiver le
seuil d'alarme sur la mesure et la valeur correcte d'Emissivité en fonction du type de
matériel (voir § 4.3.4)
4. Appuyer et maintenir la touche Trigger T pour activée le test et orienter-le vers la surface
de l'objet dont on veut mesurer la température.
Le laser de zone permet une évaluation immédiate de la taille maximale du point
de mesure par rapport à la distance de l'objet pour obtenir une mesure de
température correcte
5.
Assurez-vous que l'objet dont la température doit être mesurée est au moins aussi grand
que la zone de mesure (voir
l'objet lui-même est petite (exemple : si la distance de l'objet est de 240mm, la surface
de l'objet doit être d'au moins 12mm pour une mesure correcte de la température) . Si
la précision est importante, assurez-vous que la taille de l'objet soit au moins deux
fois plus grand que la surface du pointeur
Fig. 4: Définition du rapport distance / pointeur de mesure de l'instrument
5.
Relâcher le déclencheur T pour arrêter la mesure et verrouiller l'affichage à la dernière
valeur lue sur l'affichage principal. L'indication "HOLD" est affichée sur l'affichage. La
valeur MAX, MIN, AVG ou DIF est affichée sur l'affichage secondaire lorsque vous
appuyez sur la touche MODE
6. L'instrument s'éteindra automatiquement après 10 secondes d'inactivité.
/ pour activer/désactiver le pointeur laser (voir § 4.3.2)
ATTENTION
Fig.
4). Plus l'objet est petit, plus la distance par rapport à
FR- 7
HT3305
