4. NOMENKLATUR
4.1. BESCHREIBUNG DES GERÄTES
4.2. BESCHREIBUNG DER DISPLAYSYMBOLE

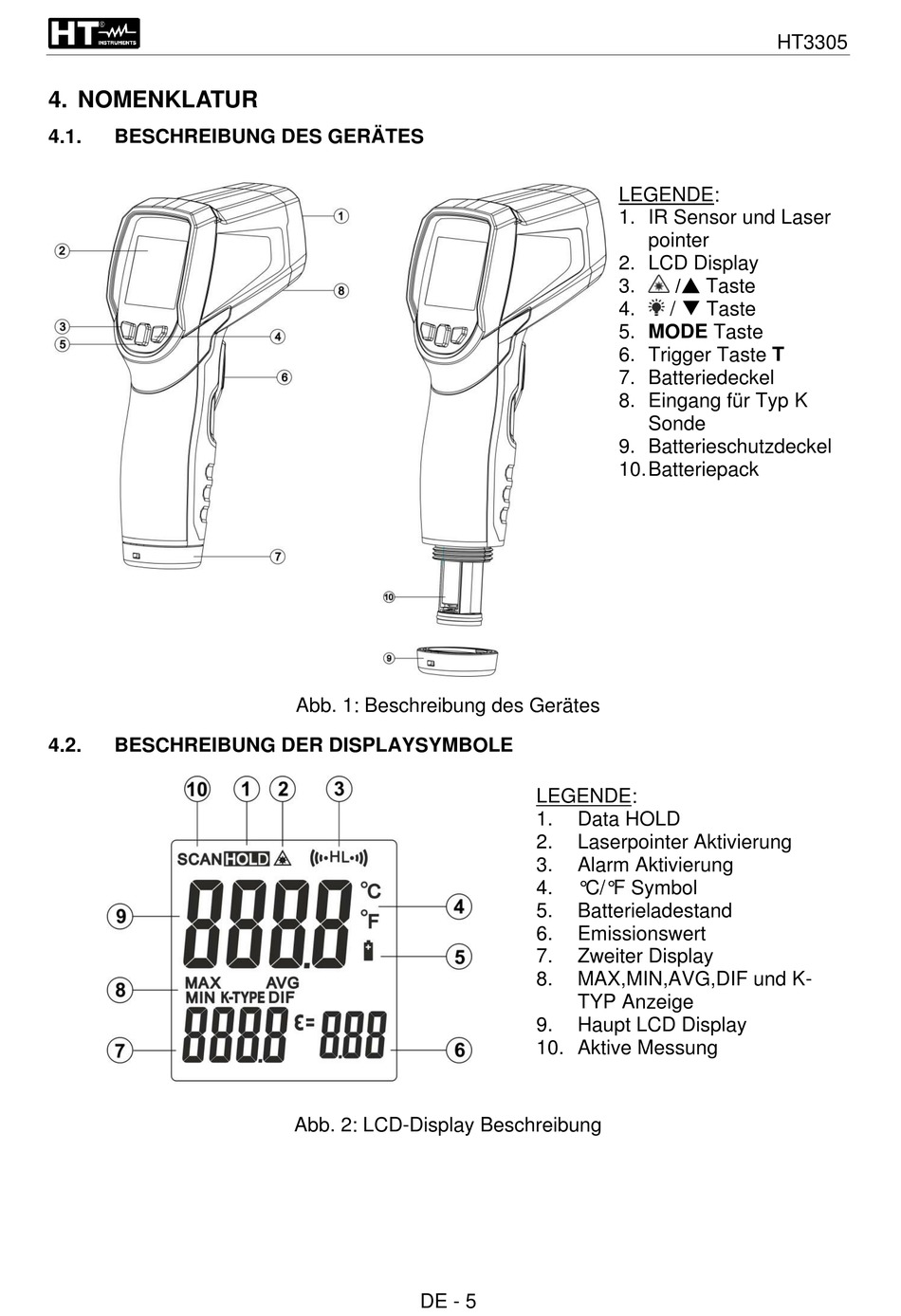

Abb. 1: Beschreibung des Gerätes
Abb. 2: LCD-Display Beschreibung
DE - 5
LEGENDE:
1. IR Sensor und Laser
pointer
2. LCD Display
3. / Taste
/  Taste
4.
5. MODE Taste
6. Trigger Taste T
7. Batteriedeckel
8. Eingang für Typ K
Sonde
9. Batterieschutzdeckel
10. Batteriepack
LEGENDE:
1. Data HOLD
2. Laserpointer Aktivierung
3. Alarm Aktivierung
4. °C/°F Symbol
5. Batterieladestand
6. Emissionswert
7. Zweiter Display
8. MAX,MIN,AVG,DIF und K-
TYP Anzeige
9. Haupt LCD Display
10. Aktive Messung
HT3305
