Luftwächter | SW112
4 Anschließen
ACHTUNG!
• Überprüfen, ob die Versorgungsspannung mit der
Nennspannung des Luftwächters übereinstimmt.
1 Verbindung mit dem zugehörigen Kabel entspre-
chend dem Anschlussbild (siehe Fig. 3) herstellen.
2 Versorgungsspannung anschließen.
Strömung vorhanden: Relais angezogen, gelbe LED leuchtet
keine oder zu geringe Strömung: Relais abgefallen, gelbe LED aus
Flow: contacts closed, yellow LED ON
No flow or under limits (shown above): contacts open, yellow LED OFF
6
ANSCHLIESSEN | ELECTRICAL CONNECTION
4 Electrical connection
CAUTION!
• Check that the supply voltage corresponds with
the voltage rating shown on the system.
1 Connect supply by means of the appropriate cable
(see fig. 3).
2 Connect power supply.
rot/red
braun/brown
24 V DC
schwarz/black
+
-

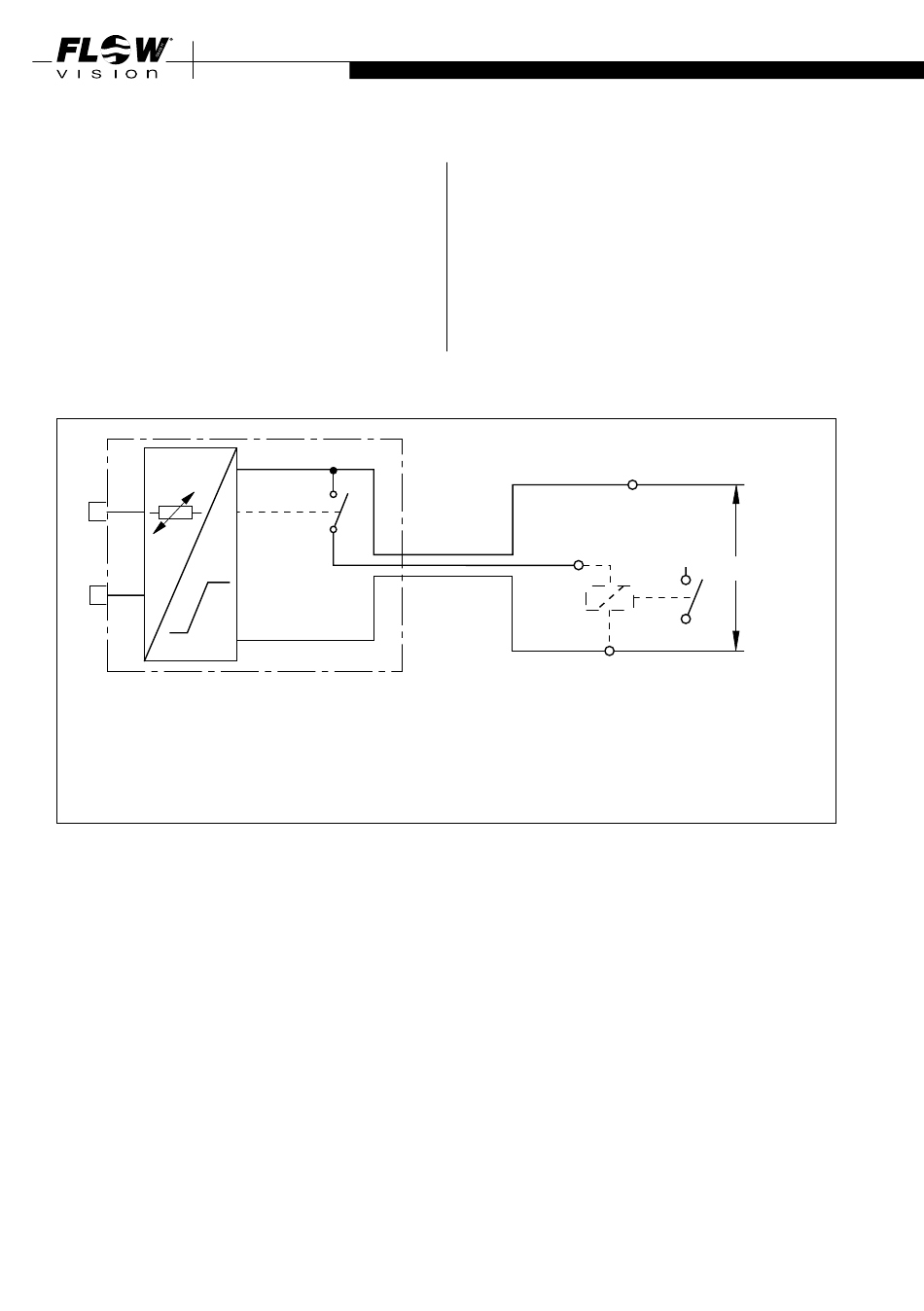

Fig. 3
