Durchflussmesser | FC50-dbEX-CA
5 Anschließen
Achtung!
Überprüfen, ob die Versorgungsspannung mit der
Nennspannung des Durchflussmessers überein-
stimmt.
1 Verbindung mit dem Kabel entsprechend dem
Anschlussbild (siehe Fig. 10) herstellen.
2 Versorgungsspannung
Durchflussmesser geht in die Heizphase. Zu
Beginn der Heizphase leuchtet nur die erste
LED ganz links grün. Alle fünf Sekunden beginnt
eine weitere LED grün zu leuchten bis am Ende
der Heizphase alle zehn LEDs grün leuchten.
Anschließend geht der Durchflussmesser in den
normalen Betrieb über.
+UB
FC50-dbEX-CA
-UB
14
All manuals and user guides at all-guides.com
anschließen. Der
rot/red
orange/orange
braun/brown
schwarz/black
ANSCHLIESSEN | ELECTRICAL CONNECTION
5 Electrical connection
Caution!
Check that the supply voltage corresponds with the
voltage rating shown on the system.
1 Connect the cable according to the connection
diagram (see fig. 10).
2 Connect the power supply. The flow meter starts
to heat up. At the beginning of the heating process
only the first LED (left side) lights green. Every five
seconds an additional LED starts to light green.
When the heating process is finished all ten LEDs
light green. After that the flow meter starts the
usual measuring operation.
+ DC 24 V
Schaltausgang/
Pulsausgang
switching output/
pulse output
Last/load
max. 500 mA
Analogausgang
analogue output
Last/load
max. 500 Ω
(inkl. Kabelwiderstand/
incl. cable resistance)
– Minus
minus

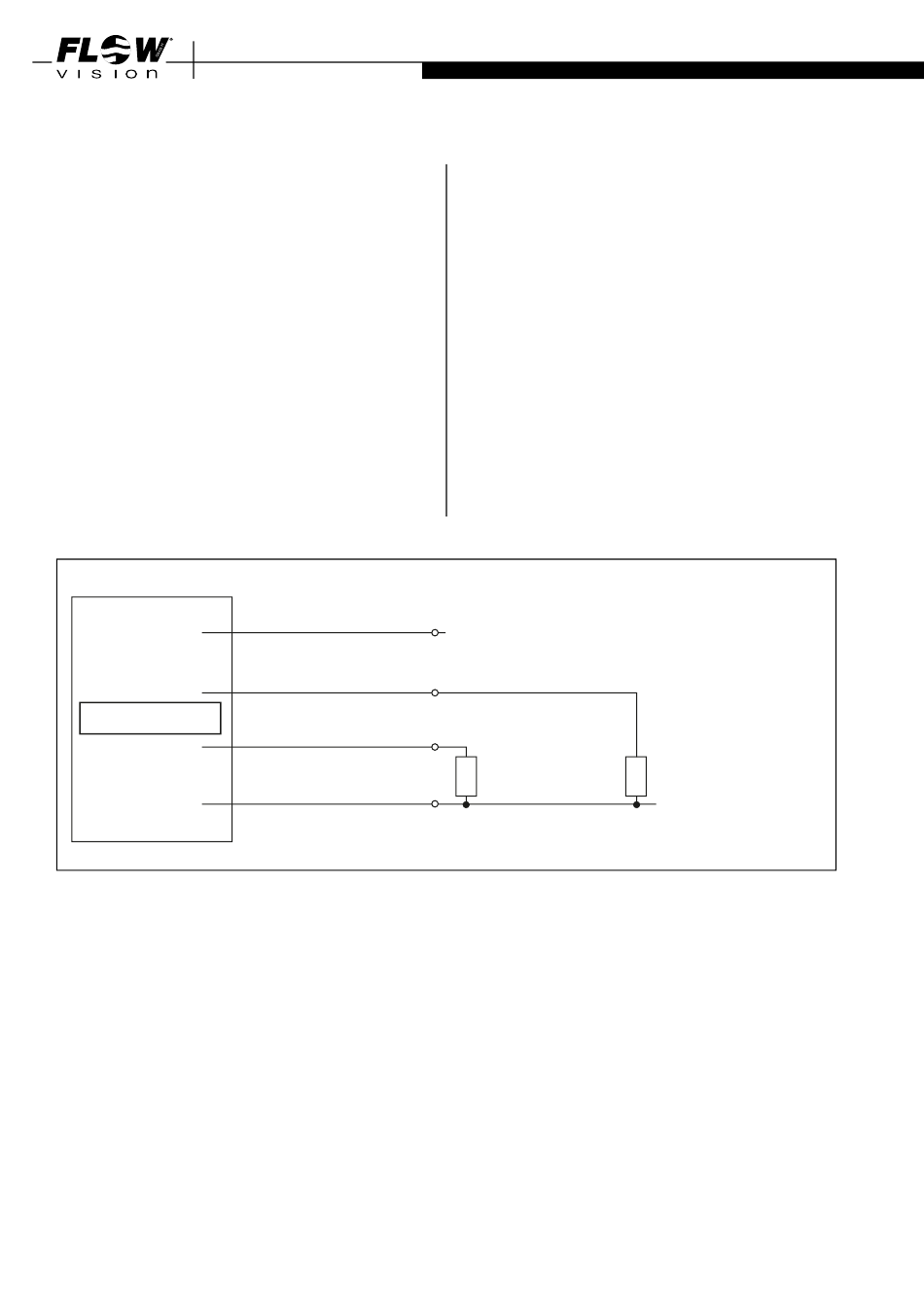

Fig. 10
