9. Sofern vorhanden, Spindelabfrageschalter wieder einbauen (siehe entsprechende Anweisungen).
10. SpindelDrehgeber wieder einbauen (siehe entsprechende Anweisungen).
11. Ggf. Schottblech und Gewichtekasten wieder anbringen (siehe entsprechende Anweisungen).
12. Folgende Maßnahmen durchführen:
a. Spindel zurücksetzen (siehe entsprechende Anweisungen).
b. Selbstkalibrierung (siehe entsprechende Anweisungen).

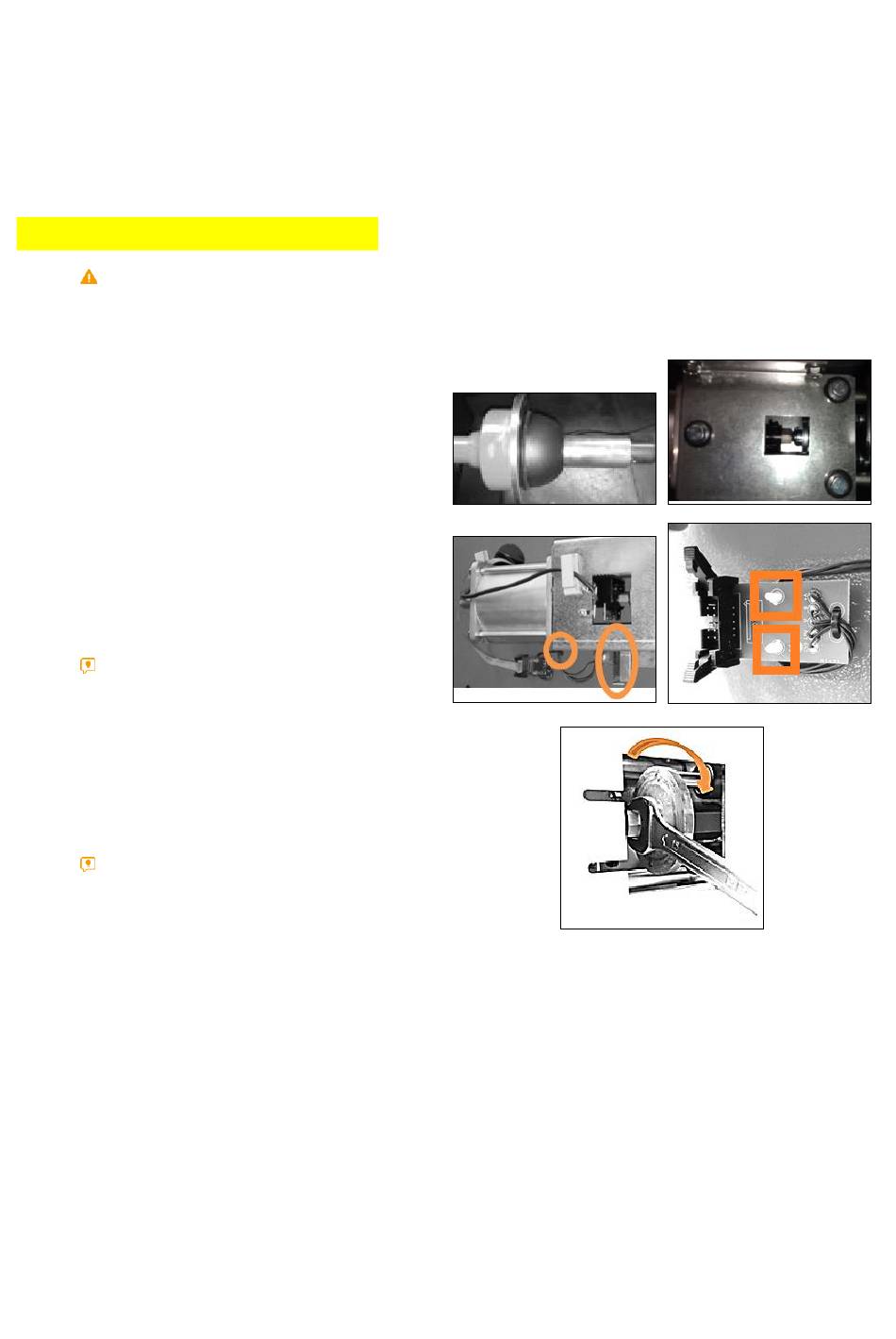

DREHGEBER AUSTAUSCHEN
G
! M
EFAHR
S
VON DER
TROMVERSORGUNG TRENNEN
1. Gewichtekasten und ggf. Schottblech entfernen (siehe entsprechende Anweisungen).
1. Abstandhalter mit Drucktopf montieren.
a. Am Flansch verspannen.
2. Drehgeberfeder entfernen.
a. Kabelbinder aufschneiden und
Drehgeberkabel lösen.
b. Flachbandkabel von der
Drehgeberplatine abziehen.
c. Drehgeberplatine entfernen.
H
IERZU DIE WEIßEN
ZUSAMMENDRÜCKEN
3. Drehgebermutter mit einem 15-mm-
Schraubenschlüssel abschrauben.
a. Schraubenschlüssel durch die
Aussparung in der
Zylinderanbauhalterung stecken.
b. Spindel in Pfeilrichtung drehen.
D
S
AS
CHRAUBENGEWINDE IST RECHTSGÄNGIG
c. Drehgeber aus der
Zylinderanbauhalterung ziehen.
D
ASCHINE VOR
URCHFÜHRUNG ELEKTRISCHER ODER MECHANISCHER
R
ASTCLIPS
.
.
A
RBEITEN AUSSCHALTEN UND
