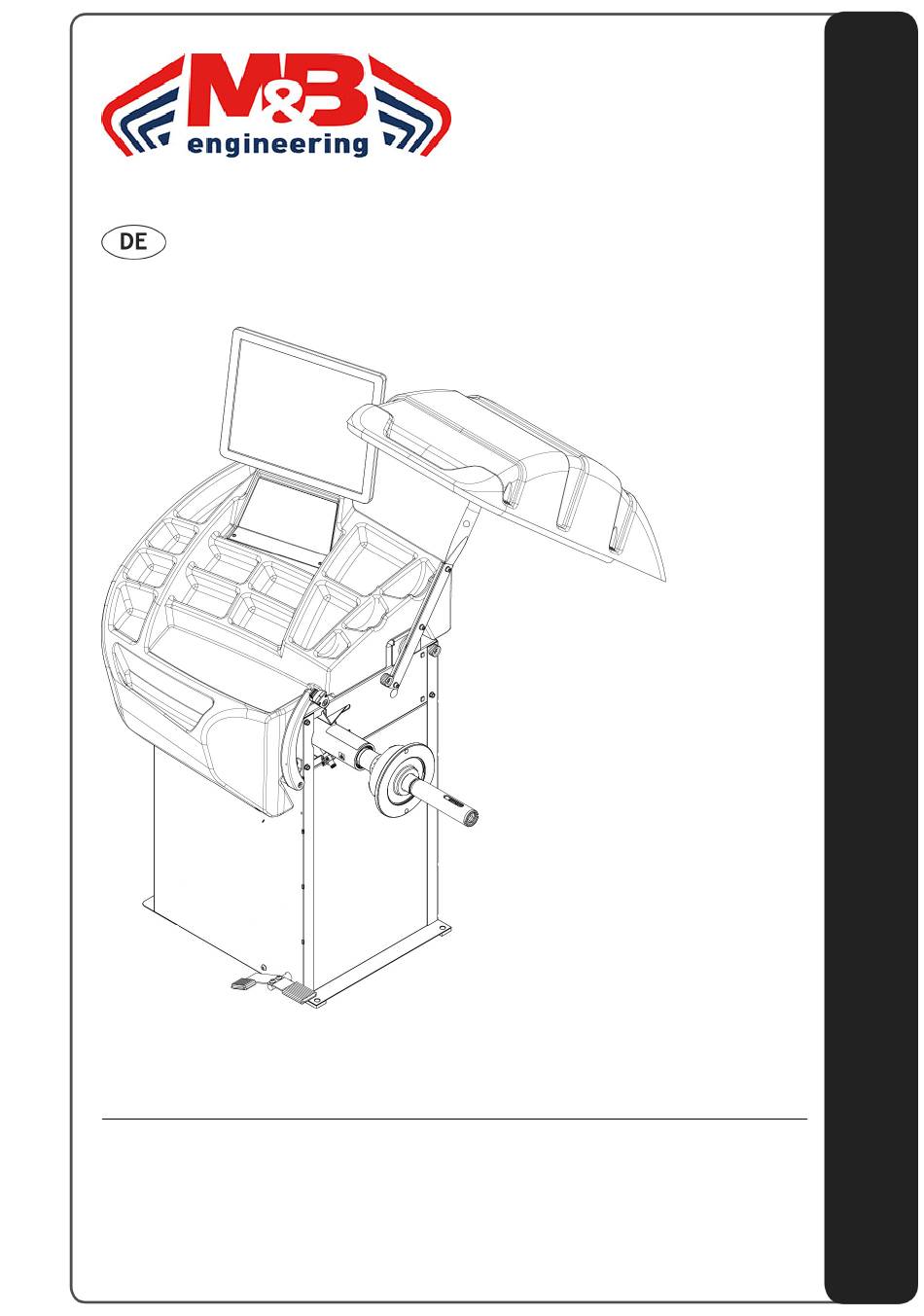

- Seite 1 Bedienungs - und Wartungsanleitung WB400P The Manufacturer declines all liability for any damage to people or property caused by incorrect use of this product. Subject to change without prior notice.
- Seite 2 Istruzioni originali Translation of the original instructions Traduction de la notice originale Übersetzung der Originalanweisungen Traducción de las instrucciones originales Tradução das instruções originais...
- Seite 3 Bedienungs- und Wartungsanleitung Inhaltsverzeichnis VORWORT ALLGEMEINES ZWECK DES HANDBUCHS AUFBEWAHRUNG DES HANDBUCHS AKTUALIESIERUNG DES HANDBUCHS ZUSAMMENARBEIT MIT DEM ANWENDER DER HERSTELLER HAFTUNG UND GARANTIELEISTUNG DES HERSTELLERS 1.7.1 Garantiefrist TECHNISCHER KUNDENDIENST COPYRIGHT BESCHREIBUNG DER MASCHINE TECHNISCHE DATEN AUSSENABMESSUNGEN KOMPONENTEN INBETRIEBNAHME IDENTIFIKATION DER KORREKTUREBENEN STEUERTAFEL BENUTZUNG DER AUSWUCHTMASCHINE STARTSEITE...
- Seite 4 7.3.1.2 Messarm für Durchmesser 7.3.2 Kalibrierung der Auswuchtmaschine 7.3.3 Breite des Klebegewichts SETUP SPRACHE ZEITDAUER BILDSCHIRMSCHONER AKUSTISCHES SIGNAL UHRZEIT OPTIONEN 8.5.1 Laser 8.5.2 Aktivierung Radsperre 8.5.3 Gewichtestatistik 8.5.4 Bediener 8.5.5 Datum 8.5.6 Uhrzeit 8.5.7 Bildschirmschoner einschalten 8.5.8 SETUP AUSGWUCHTVORGANG 8.6.1 Maßeinheit der Unwuchtanzeige 8.6.2 Darstellungsgenauigkeit der Unwucht...
- Seite 5 Bedienungs- und Wartungsanleitung 1. Vorwort Das vorliegende handbuch ist wesentlicher Bestandteil der installationsanleitung, welche zur sicheren Inbetriebnahme und Benutzung der Maschine zu konsultieren ist. Vor Ausführung der Arbeiten Anleitung aufmerksam lesen. ALLGEMEINES Die Maschine entspricht den geltenden EU-Richtlinien und technischen Bestimmungen gemäß der beigelegten Übe- reinstimmungserklärung des Herstellers.
- Seite 6 Bedienungs- und Wartungsanleitung AUFBEWAHRUNG DES HANDBUCHS Das vorliegende Handbuch (und entsprechende Anlagen) sind an einem sicheren und trockenen Ort aufzubewahren und müssen stets zur Konsultation verfügbar sein. Es ist ratsam, eine Kopie anzufertigen und abzuheften. Zum Informationsaustausch mit dem Hersteller oder einem autorisierten Kundendienst sind die Daten des Typenschildes und die Herstellungsnummer mitzuteilen.
- Seite 7 Bedienungs- und Wartungsanleitung Auslieferung führt automatisch zum Erlöschen eines jeden Rechtsanspruches des Käufers, einschließlich der Ga- rantiefrist, falls anwendbar. Immer wenn die Maschine an Dritte in einem fremdsprachigen Land abgetreten wird, hat der ursprüngliche Anwender für die entsprechend getreue Übersetzung in die Landessprache des zukünftigen Standortes der Maschine zu sorgen. 1.7.1 Garantiefrist Der Hersteller verpflichtet sich, in seiner eigenen Produkt-ionsstätte kostenlos und frachtfrei alle Teile auszutau-...
- Seite 8 Bedienungs- und Wartungsanleitung 2. Beschreibung der Maschine Sie ist eine Auswuchtmaschine für Räder von Pkw, Kleintransportern, Geländewagen, Motorrädern und Rollern. Das Radgewicht muss unter 75 kg liegen und nach dem Aufspannen auf die Auswuchtmaschine dürfen sie abgesehen von der Welle und dem Aufspannflansch keine festen Maschinenteile berühren. Sie kann in einem Temperaturbereich von 0°...
- Seite 9 Bedienungs- und Wartungsanleitung AUTOMATISCHER MESSARM LEHRENINDEX SPANNRAD MANSCHETTE SE BP PEDAL LASER GEWICHTE- POSITIONIERUNG Beschreibung der Maschine...
- Seite 10 Bedienungs- und Wartungsanleitung 3. Inbetriebnahme Bevor die maschine unter Spannung gesetzt wird, sicher stellen, dass alle im Kapitel INSTALLATION beschriebenen Anschlüsse korrekt ausgeführt worden sind. Die im weiteren beschriebenen Arbeitsgänge bergen für den Bediener eine potentielle Gefahr, da die Maschine unter Spannung steht. Das Benutzen der in der Installationsanleitung beschriebenen Schutzausrüstung und eine angemessene vorsichtige Arbeitsweise sind Vorschrift.
- Seite 11 Bedienungs- und Wartungsanleitung 7. Rad so auf der Welle positionieren, dass die Radinnenseite zur Auswuchtmaschine zeigt. STEEL RIMS ALU RIMS 8. Rad mit Spannrad befestigen. Bei pneumatischer Ausführung, Die mitgelieferte Spezialspannvorrichtung benutzen. Für den Betrieb der Spindelwelle mit automatischer Aufspannung (Gasdruckfedern mit konstanter Kraft) ist die Maschine an das Druckluftnetz anzuschließen.
- Seite 12 Bedienungs- und Wartungsanleitung 4. Identifikation der Korrekturebenen ▪ Dynamische Standard-Auswuchtung nur mit Klammergewichten Abstand Innenfläche Durchmesser Breite ▪ Dynamische Standard-Auswuchtung nur mit Klebegewichten oder einer Kombination aus Klebe- und Klam- mergewichten Abstand Innenfläche Abstand Innenfläche Außendurchmesser Innendurchmesser Innendurchmesser Außendurchmesser Abstand Außenfläche Abstand Außenfläche Identifikation der Korrekturebenen...
- Seite 13 Bedienungs- und Wartungsanleitung Steuertafel Anzeige der gewählten Funktion Taste für MENÜ FUNKTIONEN Taste für Auswahlbestätigung Meßzyklus-Starttaste Meßzyklus-Stopptaste Tasten nur mit den Fingern betätigen. Nicht die Gewichtezange oder andere spitze Gegenstände verwenden! Ist das akustische Signal aktiviert, ist bei Tastenbetätigung ein Ton hörbar. Steuertafel...
- Seite 14 Bedienungs- und Wartungsanleitung 6. Benutzung der Auswuchtmaschine STARTSEITE Korrektur Unwucht Anzeige der Restunwucht (Option) Freigabe/Blockieren des Rades Bildseite mit Hauptfunktionen SCHEMA ZUM MENŰZUGANG Messarm Raddaten: Während sie herausgezogen wird, misst die Lehre die Radgröße ( EINSTELLUNG RADDATEN Bleibt die Maschine einen zuvor am Bildschirm einstellten Zeitraum lang auf der Startseite stehen, ohne benutzt zu werden, erscheint automatisch ein Bildschirmschoner.
- Seite 15 Bedienungs- und Wartungsanleitung Bediener-waltung Wahl des anzubringen- den Gewichts Auswahl der Bildseite zur manuellen Eingabe der Abmessungen Zurück zur Startseite Bei der Standardeinstellung der Maschine als VIRTUAL SONAR (AWA und AUTOADAPTIVE aktiviert) ist nach Abschluss der automatischen Messung des Abstands und des Durchmessers die Messdrehung zu starten. Bei besonderen Felgen ist es möglicherweise notwendig, die Reifenbreite in mm in die Auswuchtmaschine einzugeben.
- Seite 16 Bedienungs- und Wartungsanleitung 6.2.2 Messergebnis und Anbringen der Gewichte Unwuchtanzeige Innenseite Unwuchtanzeige Aussenseite Bei Unwucht außerhalb des Toleranzbereichs: 1. Bei Abschluss des Messlaufs Unwucht durch Drehen des Rades in Korrekturposition bringen. Die Spindel automatisch in Korrekturposition gesperrt (wenn nicht die Radverriegelung deaktiviert). Ist das akustische Signal aktiviert ( wird die erfolgte Messung durch einen Ton MENÜ...
- Seite 17 Bedienungs- und Wartungsanleitung AUSWUCHTUNG MIT KLEBEGEWICHTEN (ALU) 6.3.1 Einstellung Raddaten Das Messarmende mit dem entsprechenden Griff auf die Felgeninnenseite legen und 2 aufeinander folgende Messun- gen durchführen. Dabei mit der Innenseite (IS), wie in der Abblidung gezeigt, beginnen. Die beiden vorgewählten Positionen stimmen mit dem Punkt überein, an dem das Wuchtgewicht angebracht werden wird.
- Seite 18 Bedienungs- und Wartungsanleitung Liegt die Unwucht unter dem eingestellten Schwellenwert, erscheint anstelle des Unwuchtwertes der Schriftzug “OK”, um anzuzeigen, dass sich das Rad auf dieser Seite im Toleranzbereich befindet. Bei deaktiviertem AutoAdaptive-Modus kann durch Drücken, kann die Restunwucht unterhalb der vorgesehenen Toleranz dargestellt werden. 5.
- Seite 19 Bedienungs- und Wartungsanleitung Klebegewicht an Position der Klebegewicht in 12-Uhr-Position Laseranzeige STATISCHE Klebegewicht an Position der Laseranzeige Nach der Erfassung der Abmessungen im ALU Modus ist es möglich, durch Drücken der Tasten einen der anschließend aufgeführten Korrekturmodi zu wählen. Abstand und Durchmesser zum Anbringen der Klebe- gewichte werden während der automatischen Messung durch den Messarm für Abstand und Durchmesser ermittelt.
- Seite 20 Bedienungs- und Wartungsanleitung EXAKTE POSITIONIERUNG DES KLEBEWICHTES DURCH MESSARM MIT CLIP Die Positionsverstärkerfunktion kann durch Drücken der Taste erreicht werden ▪ Messarm in Position A gemäß herausziehen ▪ Eine mobile farbigen Pfeil [ ] gibt den Ansatz des Gewichts in Richtung der Korrekturposition ▪...
- Seite 21 Bedienungs- und Wartungsanleitung HINTER-SPEICHEN-PLATZIERUNG DER KLEBEGEWICHTE (SPLIT) Die SPLIT-Funktion ist nur bei statischer Unwucht oder ALU Aussenseite möglich und dient zur eventuellen Hinter- Speichen-Platzierung der Gewichte. 1. Die statische Unwucht oder ALU an der Außenseite in die Ausgleichsposition bringen: 2. Die Taste drücken und gedrückt halten, bis der Laser auf die Speiche trifft, hinter der das Gewicht platziert werden soll.
- Seite 22 Bedienungs- und Wartungsanleitung Die als BEDIENER gespeicherten Raddaten werden beim Ausschalten der Maschine gelöscht. Auf den Bildseiten Messung und Raddaten sie die Anzeige des aktuellen Benutzers zu aktivieren. AUTOMATISCHE MINIMIERUNG DER STATISCHEN RESTUNWUCHT Urunwucht Versetzung 50° Mögliche Annäherungen Statische Statische Statische Statische Restunwucht...
- Seite 23 Bedienungs- und Wartungsanleitung 7. Menü SCHEMA ZUM MENÜZUGANG PASSWORT: Tasten nacheinander drücken Menü...
- Seite 24 Bedienungs- und Wartungsanleitung STATISTIK Zur Nullstellung des entsprechende Zählers. Zur Nullstellung der „GESAMTZÄHLUNGEN“ muss ein korrektes Kennwort eingegeben werden. Zur Gewichtestatistik Zurück zur vorigen Bildseite ANZAHL DER MESSLÄUFE PRO TAG Anzeige der Anzahl der Messläufe, die nach dem Einschalten der Auswuchtmaschine ausgeführt werden. Beim Aus- schalten der Maschine wird dieser Parameter automatisch nullgestellt.
- Seite 25 Bedienungs- und Wartungsanleitung KALIBRIERUNGEN Vom Menu Sonderfunktionen aus Taste drücken. 7.3.1 Kalibrierung Sensoren 7.3.1.1 Abstandsmessarm Messarm zuerst in Ruhenposition bringen, dann auf die Flanschebene legen und dann wieder in Ruhestellung brin- gen. Bei korrekter Kalibrierung ist die Auswuchtmaschine nun betriebsbereit. Bei Fehlern oder Störungen kann eine Fehlermeldung angezeigt werden.
- Seite 26 Bedienungs- und Wartungsanleitung 8. Setup Auf der Bildseite SETUP hat der Bediener die Möglichkeit, die Maschine individuell einzustellen. Alle Eingaben bleiben auch bei ausgeschalteter Maschine gespeichert. Aktivierte Tasten: Zurück zur Messbildseite Zurück zur vorigen Bildseite Auswahl der Parameter SPRACHE Möglichkeit, die Sprache zu wählen, in der die Meldungen der Maschinenfunktionen angezeigt werden. ZEITDAUER BILDSCHIRMSCHONER UND ENERGIESPAREN Bei Aktivierung des Bildschirmschoners schaltet sich dieser automatisch ein, wenn die Maschine nicht benutzt wird und die Startseite aufgerufen ist.
- Seite 27 Bedienungs- und Wartungsanleitung 8.5.8 Wenn AWA + AutoAdaptive aktiviert ist: STANDARD-AUSWUCHTUNG Wenn nur AWA aktiviert ist: die Maschine nach der automatischen Messung von Abstand und Durchmesser den im Be- zug auf die ermittelten Werte wahrscheinlichsten Breitenwert an. Breitenwert gegebenenfalls mit Tasten ändern, sonst mit der normalen Auswuchtung fortfahren.
- Seite 28 Bedienungs- und Wartungsanleitung 8. Diagnostik INKONSTANTE UNWUCHTANGABEN Es gibt Fälle, in denen das Rad ausgewuchtet und erneut auf die Maschine gespannt wurde, dann aber doch wieder eine Unwucht aufweist. Dies liegt nicht an einer Fehlfunktionen der Maschine, sondern nur am fehlerhaften Montieren des Rades auf dem Flansch oder, besser gesagt, das Rad wurde während der beiden Montagen hinsichtlich der Achse der Maschinen- welle nicht gleich positioniert.
- Seite 29 Bedienungs- und Wartungsanleitung ▪ Fehler 7 / Ablesefehler Parameter NOVRAM Maschine ausschalten; Mindestens 1 Minute warten; Maschine wieder Fehler 8 / einschalten und korrekten Betrieb überprüfen Fehler 9 ▪ Maschine neu kalibrieren ▪ Rechnerplatine ersetzen ▪ Fehler 11 Geschwindigkeit zu hoch Während der Korrekte Funktionsweise des Encoders durch Selbstdiagnose prüfen ▪...
- Seite 30 Bedienungs- und Wartungsanleitung 10. Wartung 10.1 ALLGEMEINES Vor Beginn einer jeden Wartungsarbeit sicher stellen, dass die maschine vom Stromnetz getrennt ist. Immer die in der Installationsan- leitung aufgeführten individuellen schutzausrüstungen tragen. 10.1.1 Einleitung Die Maschine ist so konzipiert, dass sie keine ordentliche Wartung verlangt. Ausnahme davon bildet die akkurate regelmäßige Reinigung, um zu vermeiden, dass Staub und Schmutz die Funktionstüchtigkeit der Auswuchtmaschine beeinträchtigen.
- Seite 31 Bedienungs- und Wartungsanleitung 10.1.3 Schmelzsicherungen Auf der Leistungs- und Versorgungsplatine befinden sich Schmelzsicherungen (siehe Elektrisches Schema), die durch Ausbau der Gewichtefächerablage zugänglich werden. Schmelzsicherungen nur mit solchen gleicher Stromfestigkeit ersetzen. 10.1.4 Reinigung des SCREEN Hierzu ein weiches Tuch mit einem handelsüblichen, NICHT SCHEUERNDEN Sprühreiniger für Glas und Kunststoff, mit Ethanol oder natürlichen Reinigungsmitteln verwenden.
- Seite 32 Bedienungs- und Wartungsanleitung 12. Ersatzteile 12.1 ANWEISUNGEN ZUR IDENTIFIZIERUNG UND BESTELLUNG Zur Identifizierung der verschiedenen Teile stellt der Hersteller auf Anfrage Schemata und Explosionszeichnungen aus dem technischen Beiheft der Maschine, das sich im Herstellerarchiv befindet, zur Verfügung. Für Teile aus dem Handel können technische Anleitungen oder die Originaldokumentation des Lieferanten ausgehän- digt werden, falls der Hersteller dies für nötig hält.
