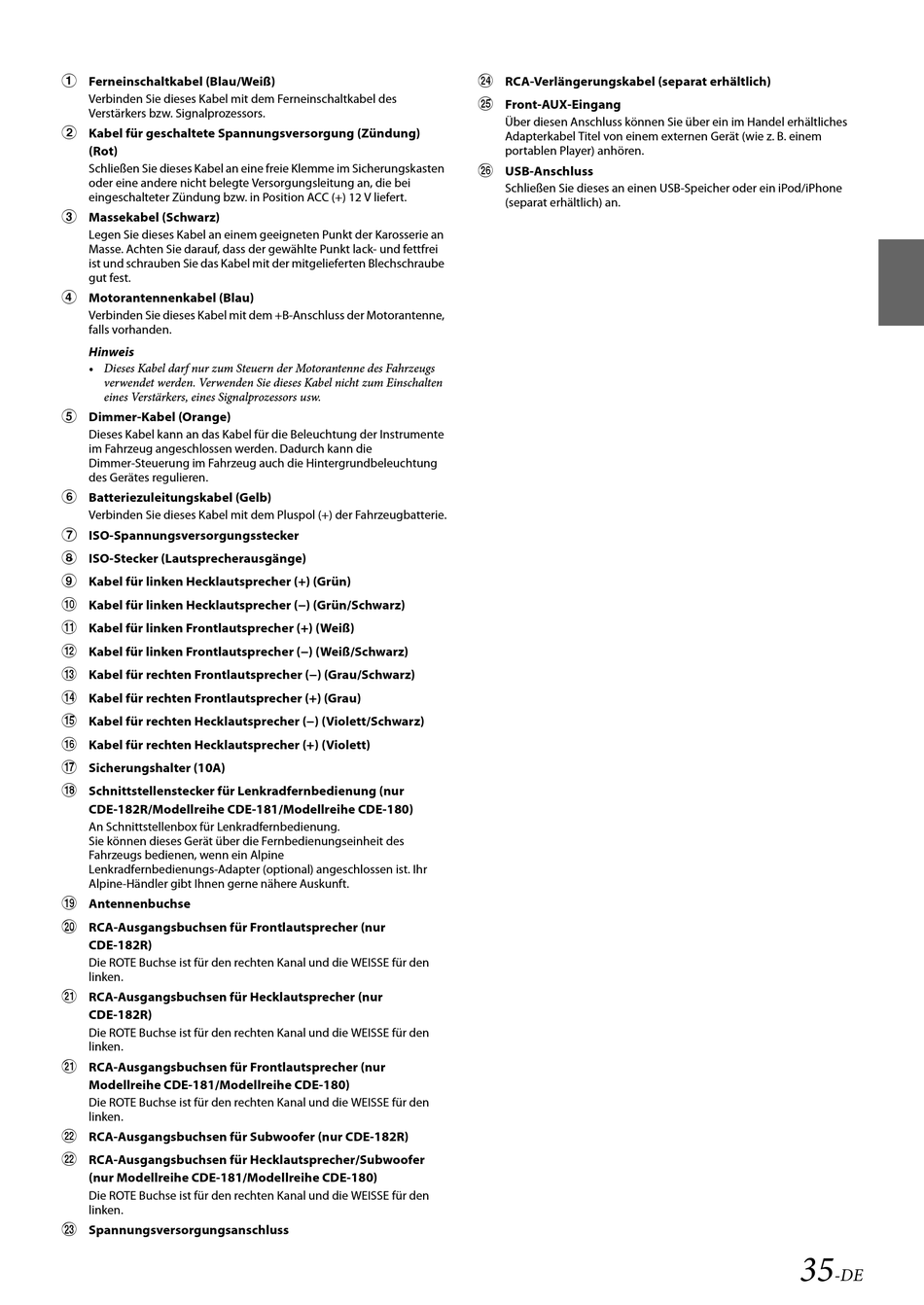

Alpine CDE-182R Bedienungsanleitung Seite 35

 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des
Verstärkers bzw. Signalprozessors.
 Kabel für geschaltete Spannungsversorgung (Zündung)
(Rot)
Schließen Sie dieses Kabel an eine freie Klemme im Sicherungskasten
oder eine andere nicht belegte Versorgungsleitung an, die bei
eingeschalteter Zündung bzw. in Position ACC (+) 12 V liefert.
 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten Punkt der Karosserie an
Masse. Achten Sie darauf, dass der gewählte Punkt lack- und fettfrei
ist und schrauben Sie das Kabel mit der mitgelieferten Blechschraube
gut fest.
 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluss der Motorantenne,
falls vorhanden.
Hinweis
• Dieses Kabel darf nur zum Steuern der Motorantenne des Fahrzeugs
verwendet werden. Verwenden Sie dieses Kabel nicht zum Einschalten
eines Verstärkers, eines Signalprozessors usw.
 Dimmer-Kabel (Orange)
Dieses Kabel kann an das Kabel für die Beleuchtung der Instrumente
im Fahrzeug angeschlossen werden. Dadurch kann die
Dimmer-Steuerung im Fahrzeug auch die Hintergrundbeleuchtung
des Gerätes regulieren.
 Batteriezuleitungskabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der Fahrzeugbatterie.
 ISO-Spannungsversorgungsstecker
 ISO-Stecker (Lautsprecherausgänge)
 Kabel für linken Hecklautsprecher (+) (Grün)
 Kabel für linken Hecklautsprecher (−) (Grün/Schwarz)
 Kabel für linken Frontlautsprecher (+) (Weiß)
 Kabel für linken Frontlautsprecher (−) (Weiß/Schwarz)
 Kabel für rechten Frontlautsprecher (−) (Grau/Schwarz)
 Kabel für rechten Frontlautsprecher (+) (Grau)
 Kabel für rechten Hecklautsprecher (−) (Violett/Schwarz)
 Kabel für rechten Hecklautsprecher (+) (Violett)
 Sicherungshalter (10A)
 Schnittstellenstecker für Lenkradfernbedienung (nur
CDE-182R/Modellreihe CDE-181/Modellreihe CDE-180)
An Schnittstellenbox für Lenkradfernbedienung.
Sie können dieses Gerät über die Fernbedienungseinheit des
Fahrzeugs bedienen, wenn ein Alpine
Lenkradfernbedienungs-Adapter (optional) angeschlossen ist. Ihr
Alpine-Händler gibt Ihnen gerne nähere Auskunft.
 Antennenbuchse
 RCA-Ausgangsbuchsen für Frontlautsprecher (nur
CDE-182R)
Die ROTE Buchse ist für den rechten Kanal und die WEISSE für den
linken.
 RCA-Ausgangsbuchsen für Hecklautsprecher (nur
CDE-182R)
Die ROTE Buchse ist für den rechten Kanal und die WEISSE für den
linken.
 RCA-Ausgangsbuchsen für Frontlautsprecher (nur
Modellreihe CDE-181/Modellreihe CDE-180)
Die ROTE Buchse ist für den rechten Kanal und die WEISSE für den
linken.
 RCA-Ausgangsbuchsen für Subwoofer (nur CDE-182R)
 RCA-Ausgangsbuchsen für Hecklautsprecher/Subwoofer
(nur Modellreihe CDE-181/Modellreihe CDE-180)
Die ROTE Buchse ist für den rechten Kanal und die WEISSE für den
linken.
 Spannungsversorgungsanschluss
 RCA-Verlängerungskabel (separat erhältlich)
 Front-AUX-Eingang
Über diesen Anschluss können Sie über ein im Handel erhältliches
Adapterkabel Titel von einem externen Gerät (wie z. B. einem
portablen Player) anhören.
 USB-Anschluss
Schließen Sie dieses an einen USB-Speicher oder ein iPod/iPhone
(separat erhältlich) an.
