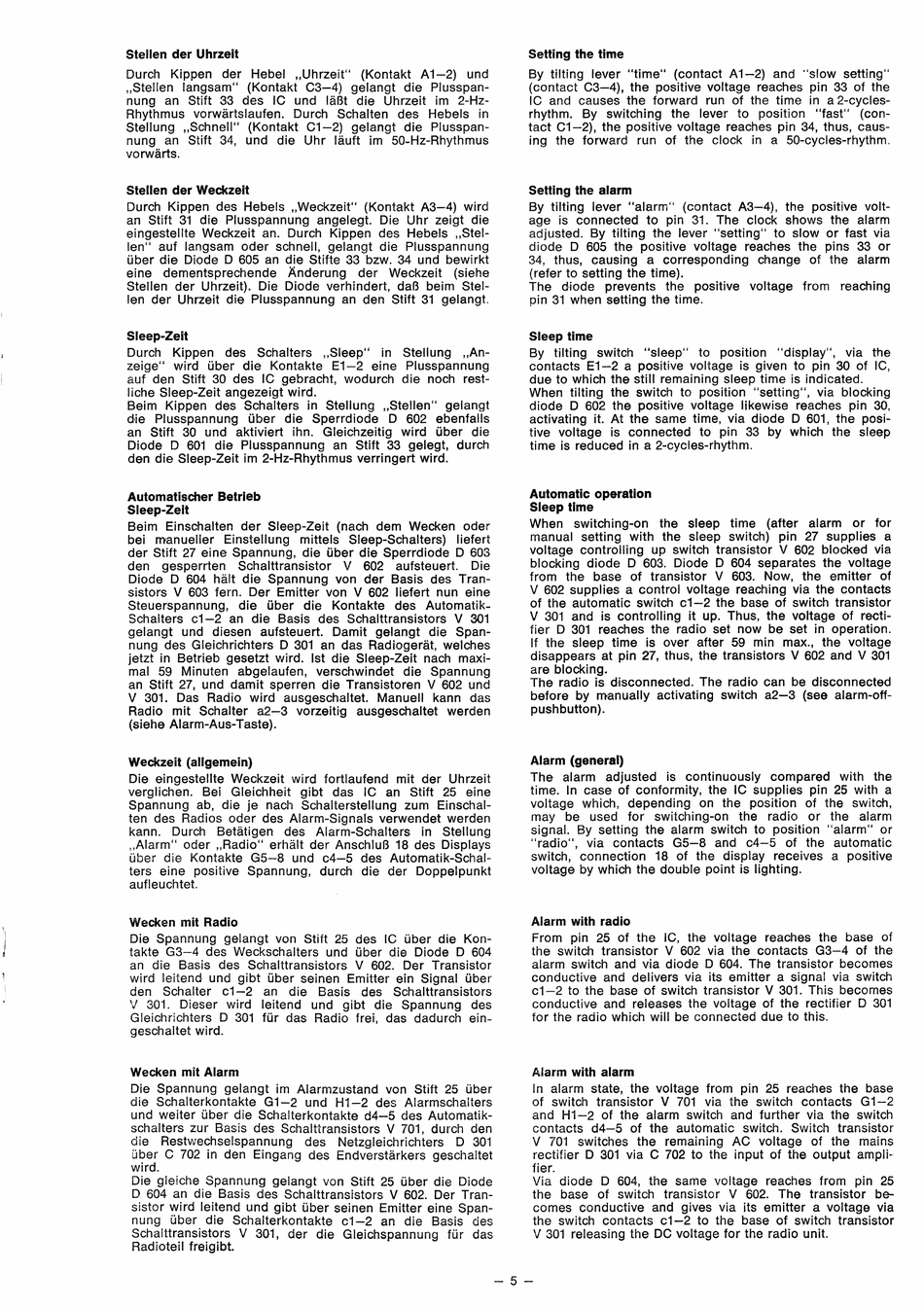

Stellen der Uhrzeit
Durch Kippen der Hebel „Uhrzeit (Kontakt A1-2) und
„Stellen langsam" (Kontakt C3—-4) gelangt die Plusspan-
nung an Stift 33 des IC und läßt die Uhrzeit im 2-Hz-
Rhythmus vorwärtslaufen. Durch Schalten des Hebels in
Stellung „Schnell" (Kontakt C1-2) gelangt die Plusspan-
nung an Stift 34, und die Uhr läuft im 50-Hz-Rhythmus
vorwärts.
Stellen der Weckzeit
Durch Kippen des Hebels „Weckzeit'' (Kontakt A3—4) wird
an Stift 31 die Plusspannung angelegt. Die Uhr zeigt die
eingestellte Weckzeit an. Durch Kippen des Hebels ‚„Stel-
len" auf langsam oder schnell, gelangt die Plusspannung
über die Diode D 605 an die Stifte 33 bzw. 34 und bewirkt
eine dementsprechende Änderung der Weckzeit (siehe
Stellen der Uhrzeit). Die Diode verhindert, daß beim Stel-
len der Uhrzeit die Plusspannung an den Stift 31 gelangt.
Sleep-Zeit
Durch Kippen des Schalters ,„Sleep' in Stellung ‚An-
zeige" wird über die Kontakte E1-2 eine Plusspannung
auf den Stift 30 des IC gebracht, wodurch die noch rest-
liche Sleep-Zeit angezeigt wird.
Beim Kippen des Schalters in Stellung „Stellen" gelangt
die Plusspannung über die Sperrdiode D 602 ebenfalls
an Stift 30 und aktiviert ihn. Gleichzeitig wird über die
Diode D 601 die Plusspannung an Stift 33 gelegt, durch
den die Sleep-Zeit im 2-Hz-Rhythmus verringert wird.
Automatischer Betrieb
Sleep-Zeit
Beim Einschalten der Sleep-Zeit (nach dem Wecken oder
bei manueller Einstellung mittels Sleep-Schalters) liefert
der Stift 27 eine Spannung, die über die Sperrdiode D 603
den
gesperrten
Schalttransistor V 602 aufsteuert.
Die
Diode D 604 hält die Spannung von der Basis des Tran-
sistors V 603 fern. Der Emitter von V 602 liefert nun eine
Steuerspannung, die über die Kontakte des Automatik-
Schalters c1-2 an die Basis des Schalttransistors V 301
gelangt und diesen aufsteuert. Damit gelangt die Span-
nung des Gleichrichters D 301 an das Radiogerät, welches
jetzt in Betrieb gesetzt wird. Ist die Sleep-Zeit nach maxi-
mal 59 Minuten abgelaufen, verschwindet die Spannung
an Stift 27, und damit sperren die Transistoren V 602 und
V 301. Das Radio wird ausgeschaltet. Manuell kann das
Radio mit Schalter a2-3 vorzeitig ausgeschaltet werden
(siehe Alarm-Aus-Taste).
Weckzeit (allgemein)
Die eingestellte Weckzeit wird fortlaufend mit der Uhrzeit
verglichen. Bei Gleichheit gibt das IC an Stift 25 eine
Spannung ab, die je nach Schalterstellung zum Einschal-
ten des Radios oder des Alarm-Signals verwendet werden
kann. Durch Betätigen des Alarm-Schalters in Stellung
„Alarm' oder „Radio" erhält der Anschluß 18 des Displays
über die Kontakte G5-8 und c4-5 des Automatik-Schal-
ters eine positive Spannung, durch die der Doppelpunkt
aufleuchtet.
Wecken mit Radio
Die Spannung gelangt von Stift 25 des IC über die Kon-
takte G3-4 des Weckschalters und über die Diode D 604
an die Basis des Schalttransistors V 602. Der Transistor
wird leitend und gibt über seinen Emitter ein Signal über
den
Schalter c1—2
an
die
Basis
des
Schalttransistors
V 301. Dieser wird leitend und gibt die Spannung des
Gleichrichters D 301 für das Radio frei, das dadurch ein-
geschaltet wird.
Wecken mit Alarm
Die Spannung gelangt im Alarmzustand von Stift 25 über
die Schalterkontakte Gi—-2 und Hi-2 des Alarmschaiters
undweiter über die Schalterkontakte d4—5 des Automatik-
schalters zur Basis des Schalttransistors V 701, durch den
die Restwechselspannung des Netzgleichrichters D 301
über C 702 in den Eingang des Endverstärkers geschaltet
wird.
Die gleiche Spannung gelangt von Stift 25 über die Diode
D 604 an die Basis des Schalttransistors V 602. Der Tran-
sistor wird leitend und gibt über seinen Emitter eine Span-
nung über die Schalterkontakte c1-2 an die Basis des
Schalttransistors V 301, der die Gleichspannung für das
Radioteil freigibt.
Setting the time
By tilting lever "time (contact A1—2) and "slow setting"
(contact C3—4), the positive voltage reaches pin 33 of the
IC and causes the forward run of the time in a 2-cycles-
rhythm. By switching the lever to position "fast (con-
tact C1-—2), the positive voltage reaches pin 34, thus, caus-
ing the forward run of the clock in a 50-cycles-rhythm.
Setting the alarm
By tilting lever "alarm' (contact A3-4), the positive volt-
age is connected to pin 31. The clock shows the alarm
adjusted. By tilting the lever "setting to slow or fast via
diode D 605 the positive voltage reaches the pins 33 or
34, thus, causing a corresponding change of the alarm
(refer to setting the time).
The diode prevents the positive voltage from reaching
pin 31 when setting the time.
Sleep time
By tilting switch
"sleep" to position
"display, via the
contacts E1—-2 a positive voltage is given to pin 30 of IC,
due to which the still remaining sleep time is indicated.
When tilting the switch to position "setting, via blocking
diode D 602 the positive voltage likewise reaches pin 30,
activating it. At the same time, via diode D 601, the posi-
tive voltage is connected to pin 33 by which the sleep
time is reduced in a 2-cycles-rhythm.
Automatic operation
Sleep time
When switching-on the sleep time (after alarm or for
manual setting with the sleep switch) pin 27 supplies a
voltage controlling up switch transistor V 602 blocked via
blocking diode D 603. Diode D 604 separates the voltage
from the base of transistor V 603. Now, the emitter of
V 602 supplies a control voltage reaching via the contacts
of the automatic switch c1—-2 the base of switch transistor
V 301 and is controlling it up. Thus, the voltage of recti-
fier D 301 reaches the radio set now be set in operation.
If the sleep time is over after 59 min max., the voltage
disappears at pin 27, thus, the transistors V 602 and V 301
are blocking.
The radio is disconnected. The radio can be disconnected
before by manually activating switch a2—3 (see alarm-off-
pushbutton).
Alarm (general)
The alarm adjusted is continuousiy compared with the
time. In case of conformity, the IC supplies pin 25 with a
voltage which, depending on the position of the switch,
may be used for switching-on the radio or the alarm
signal. By setting the alarm switch to position "alarm" or
"radio, via contacts G5-8 and c4-5 of the automatic
switch, connection 18 of the display receives a positive
voltage by which the double point is lighting.
Alarm with radio
From pin 25 of the IC, the voltage reaches the base of
the switch transistor V 602 via the contacts G3-4 of the
alarm switch and via diode D 604. The transistor becomes
conductive and delivers via its emitter a signal via switch
c1—-2 to the base of switch transistor V 301. This becomes
conductive andreleases the voltage of the rectifier D 301
for the radio which will be connected due to this.
Alarm with alarm
In alarm state, the voltage from pin 25 reaches the base
of switch transistor V 701 via the switch contacts Gi-2
and Hi-2 of the alarm switch and further via the switch
contacts d4—-5 of the automatic switch. Switch transistor
V 701 switches the remaining AC voltage of the mains
rectifier D 301 via C 702 to the input of the output ampli-
fier.
Via diode D 604, the same voltage reaches from pin 25
the base of switch transistor V 602. The transistor be-
comes conductive and gives via its emitter a voltage via
the switch contacts c1-2 to the base of switch transistor
V 301 releasing the DC voltage for the radio unit.
