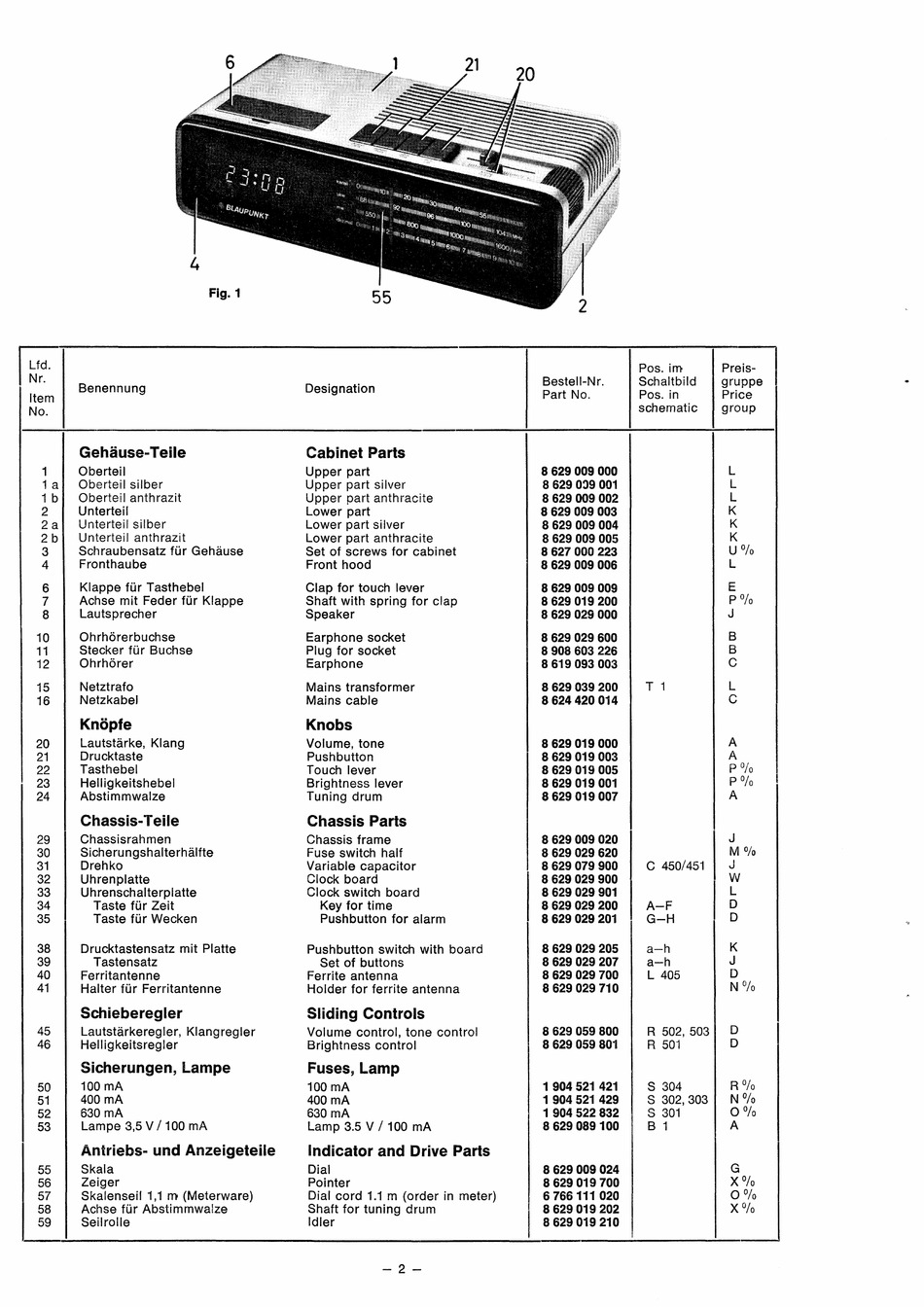

Gehäuse-Teile
Cabinet Parts
1
Oberteil
Upper part
8 629 009 000
L
1al
Oberteil silber
Upper part silver
8 629 099 001
L
1b|
Oberteil anthrazit
Upper part anthracite
8 629 009 002
L
2
Unterteil
Lower part
8 629 009 003
K
2a|
Unterteil silber
Lower part silver
8 629 009 004
K
2b|
Unterteil anthrazit
Lower part anthracite
8 629 009 005
K
3
Schraubensatz für Gehäuse
Set of screws for cabinet
8 627 000 223
U 0
4
Fronthaube
Front hood
8 629 009 006
L
6
Klappe für Tasthebel
Clap for touch lever
8 629 009 009
E
7
Achse mit Feder für Klappe
Shaft with spring for clap
8 629 019 200
Po
8
Lautsprecher
Speaker
8 629 029 000
J
10
Ohrhörerbuchse
Earphone socket
8 629 029 600
B
11
Stecker für Buchse
Plug for socket
8 908 603 226
B
12
Ohrhörer
Earphone
8 619 093 003
C
15
Netztrafo
Mains transformer
8 629 039 200
T1
L
16
Netzkabel
Mains cable
8 624 420 014
°
Knöpfe
Knobs
20
Lautstärke, Klang
Volume, tone
8 629 019 000
A
21
Drucktaste
Pushbutton
8 629 019 003
A
22
Tasthebel
Touch lever
8 629 019 005
P °/o
23
Helligkeitshebel
Brightness lever
8 629 019 001
P %o
24
Abstimmwalze
Tuning drum
8 629 019 007
A
Chassis-Teile
Chassis Parts
29
Chassisrahmen
Chassis frame
8 629 009 020
J
30
Sicherungshalterhälfte
Fuse switch half
8 629 029 620
M %o
31
Drehko
Variable capacitor
8 629 079 900
C 450/451
J
32
Uhrenplatte
Clock board
8 629 029 900
Ww
33
Uhrenschalterplatte
Clock switch board
8 629 029 901
L
34
Taste für Zeit
Key for time
8 629 029 200
A-F
D
35
Taste für Wecken
Pushbutton for alarm
8 629 029 201
G—H
D
38
Drucktastensatz mit Platte
Pushbutton switch with board
8 629 029 205
a—h
K
39
Tastensatz
Set of buttons
8 629 029 207
a-h
J
40
Ferritantenne
Ferrite antenna
8 629 029 700
L 405
D ,
41
Halter für Ferritantenne
Holder for ferrite antenna
8 629 029 710
N °/o
Schieberegler
Sliding Controls
45
Lautstärkeregler, Klangregler
Volume control, tone control
8 629 059 800
R 502, 503|
D
46
Helligkeitsregler
Brightness control
8 629 059 801
R 501
D
Sicherungen, Lampe
Fuses, Lamp
50
100 mA
100 mA
1 904 521 421
S 304
R %o
51
400 mA
400 mA
1 904 521 429
S 302,303
N %o
52
630 mA
630 mA
1 904 522 832
S 301
O°%b
53
Lampe 3,5 V / 100 mA
Lamp 3.5 V / 100 mA
8 629 089 100
B 1
A
Änitriebs- und Anzeigeteile
Indicator and Drive Parts
55
Skala
Dial
8 629 009 024
G
56
Zeiger
Pointer
8 629 019 700
X /o
57
Skalenseil 1,1 m (Meterware)
Dial cord 1.1 m (order in meter)
6 766 111 020
O %
58
Achse für Abstimmwalze
Shaft for tuning drum
8 629 019 202
X %o
59
Seilrolle
Idier
8 629 019 210
