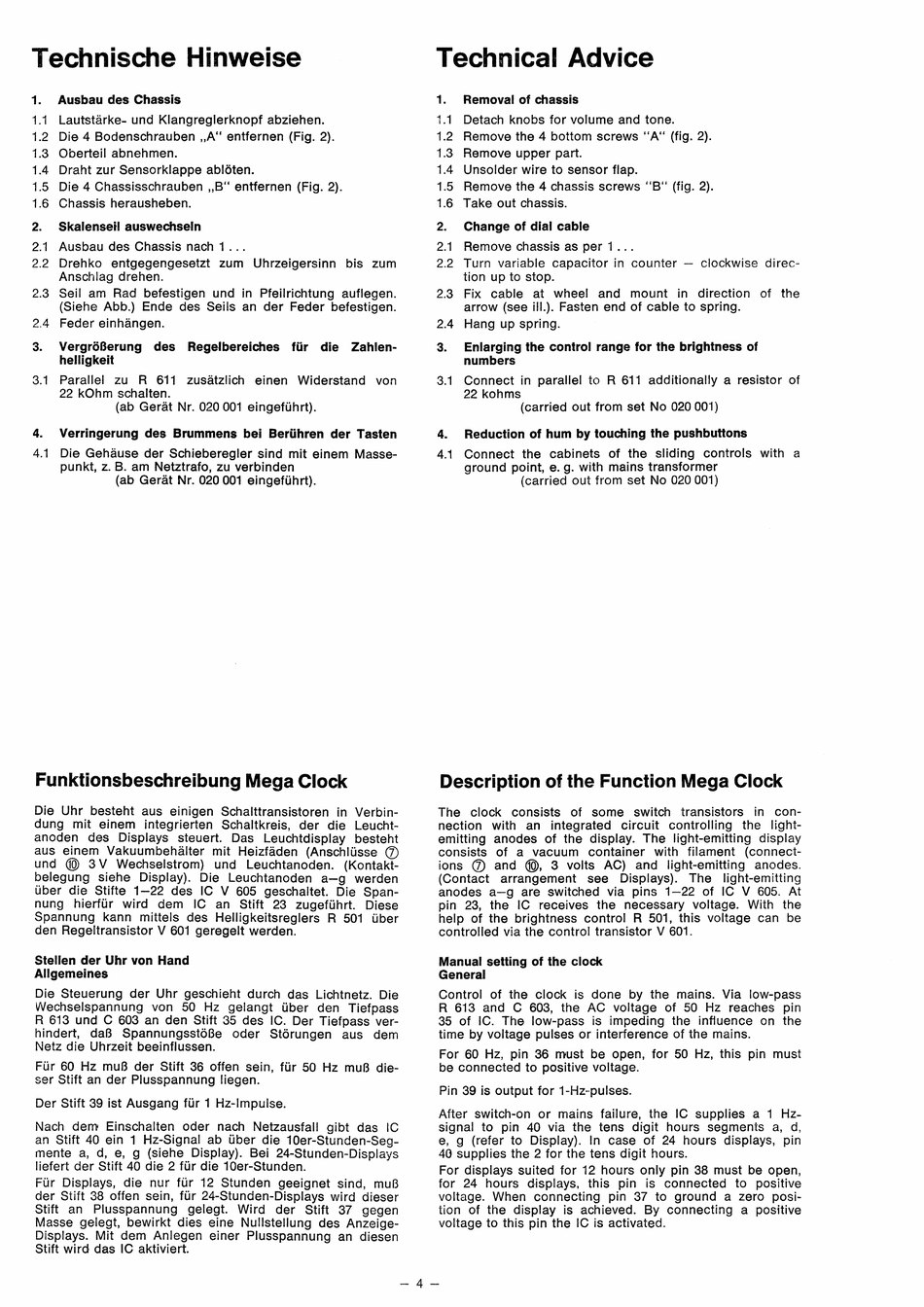

Technische Hinweise
Ausbau des Chassis
1.1
1.2
1.3
1.4
1.5
1.6
Lautstärke- und Klangreglerknopf abziehen.
Die 4 Bodenschrauben „A entfernen (Fig. 2).
Oberteil abnehmen.
Draht zur Sensorklappe ablöten.
Die 4 Chassisschrauben ‚„B' entfernen (Fig. 2).
Chassis herausheben.
Skalenseil auswechseln
2.1
2.2
Ausbau des Chassis nach 1...
Drehko entgegengesetzt zum Uhrzeigersinn bis zum
Anschlag drehen.
Seil am Rad befestigen und in Pfeilrichtung auflegen.
(Siehe Abb.) Ende des Seils an der Feder befestigen.
Feder einhängen.
Vergrößerung des Regelbereiches für die Zahlen-
helligkeit
Parallel zu
R 611
zusätzlich einen Widerstand von
22 kOhm schalten.
(ab Gerät Nr. 020 001 eingeführt).
Verringerung des Brummens bei Berühren der Tasten
Die Gehäuse der Schieberegler sind mit einem Masse-
punkt, z. B. am Netztrafo, zu verbinden
(ab Gerät Nr. 020 001 eingeführt).
Funktionsbeschreibung Mega Clock
Die Uhr besteht aus einigen Schalttransistoren in Verbin-
dung mit einem integrierten Schaltkreis, der die Leucht-
anoden des Displays steuert. Das Leuchtdisplay besteht
aus einem Vakuumbehälter mit Heizfäden (Anschlüsse ()
und
3V Wechselstrom) und Leuchtanoden. (Kontakt-
belegung siehe Display). Die Leuchtanoden a—-g werden
über die Stifte 1-22 des IC V 605 geschaltet. Die Span-
nung hierfür wird dem IC an Stift 23 zugeführt. Diese
Spannung kann mittels des Helligkeitsreglers R 501 über
den Regeltransistor V 601 geregelt werden.
Stellen der Uhr von Hand
Allgemeines
Die Steuerung der Uhr geschieht durch das Lichtnetz. Die
Wechselspannung von 50 Hz gelangt über den Tiefpass
R 613 und C 603 an den Stift 35 des IC. Der Tiefpass ver-
hindert,
daß Spannungsstöße oder Störungen aus dem
Netz die Uhrzeit beeinflussen.
Für 60 Hz muß der Stift 36 offen sein, für 50 Hz muß die-
ser Stift an der Plusspannung liegen.
Der Stift 39 ist Ausgang für 1 Hz-Impulse.
Nach dem Einschalten oder nach Netzausfall gibt das IC
an Stift 40 ein 1 Hz-Signal ab über die 10er-Stunden-Seg-
mente a, d, e, g (siehe Display). Bei 24-Stunden-Displays
liefert der Stift 40 die 2 für die 10er-Stunden.
Für Displays, die nur für 12 Stunden geeignet sind, muß
der Stift 38 offen sein, für 24-Stunden-Displays wird dieser
Stift an Plusspannung gelegt. Wird der Stift 37 gegen
Masse gelegt, bewirkt dies eine Nullstellung des Anzeige-
Displays. Mit dem Anlegen einer Plusspannung an diesen
Stift wird das IC aktiviert.
Technical Advice
1.
Removal of chassis
1.1
Detach knobs for volume and tone.
1.2 Remove the 4 bottom screws "A" (fig. 2).
1.3 Remove upper part.
1.4 Unsolder wire to sensor flap.
1.5 Remove the 4 chassis screws ''B' (fig. 2).
1.6 Take out chassis.
2.
Change of dial cable
2.1
Remove chassis as per 1...
2.2 Turn variable capacitor in counter — clockwise direc-
tion up to stop.
2.3 Fix cable at wheel and mount in direction of the
arrow (see ill.). Fasten end of cable to spring.
2.4 Hang up spring.
3.
Enlarging the control range for the brightness of
numbers
3.1
Connect in parallel to R 611 adaitionally a resistor of
22 kohms
(carried out from set No 020 001)
4.
Reduction of hum by touching the pushbuttons
4.1
Connect the cabinets of the sliding controls with a
ground point, e.g. with mains transformer
(carried out from set No 020 001)
Description of the Function Mega Clock
The clock consists of some switch transistors in con-
nection with an integrated circuit controlling the light-
emitting anodes of the display. The light-emitting display
consists of a vacuum container with filament (connect-
ions () and ®, 3 volts AC) and light-emitting anodes.
(Contact
arrangement
see
Displays).
The
light-emitting
anodes a-g are switched via pins 1-22 of IC V 605. At
pin 23, the IC receives the necessary voltage. With the
help of the brightness control R 501, this voltage can be
controlled via the control transistor V 601.
Manualsetting of the clock
General
Control of the clock is done by the mains. Via low-pass
R 613 and C 603, the AC voltage of 50 Hz reaches pin
35 of IC. The low-pass is impeding the influence on the
time by voltage pulses or interference of the mains.
For 60 Hz, pin 36 must be open, for 50 Hz, this pin must
be connected to positive voltage.
Pin 39 is output for 1-Hz-pulses.
After switch-on or mains failure, the IC supplies a 1 Hz-
signal to pin 40 via the tens digit hours segmenis a, d,
e, 9 (refer to Display). In case of 24 hours displays, pin
40 supplies the 2 for the tens digit hours.
For displays suited for 12 hours only pin 38 must be open,
for 24 hours displays, this pin is connected to positive
voltage. When connecting pin 37 to ground a zero posi-
tion of the display is achieved. By connecting a positive
voltage to this pin the IC is activated.
