Diagnose und Störungsbehebung
104
1.
1
2
3

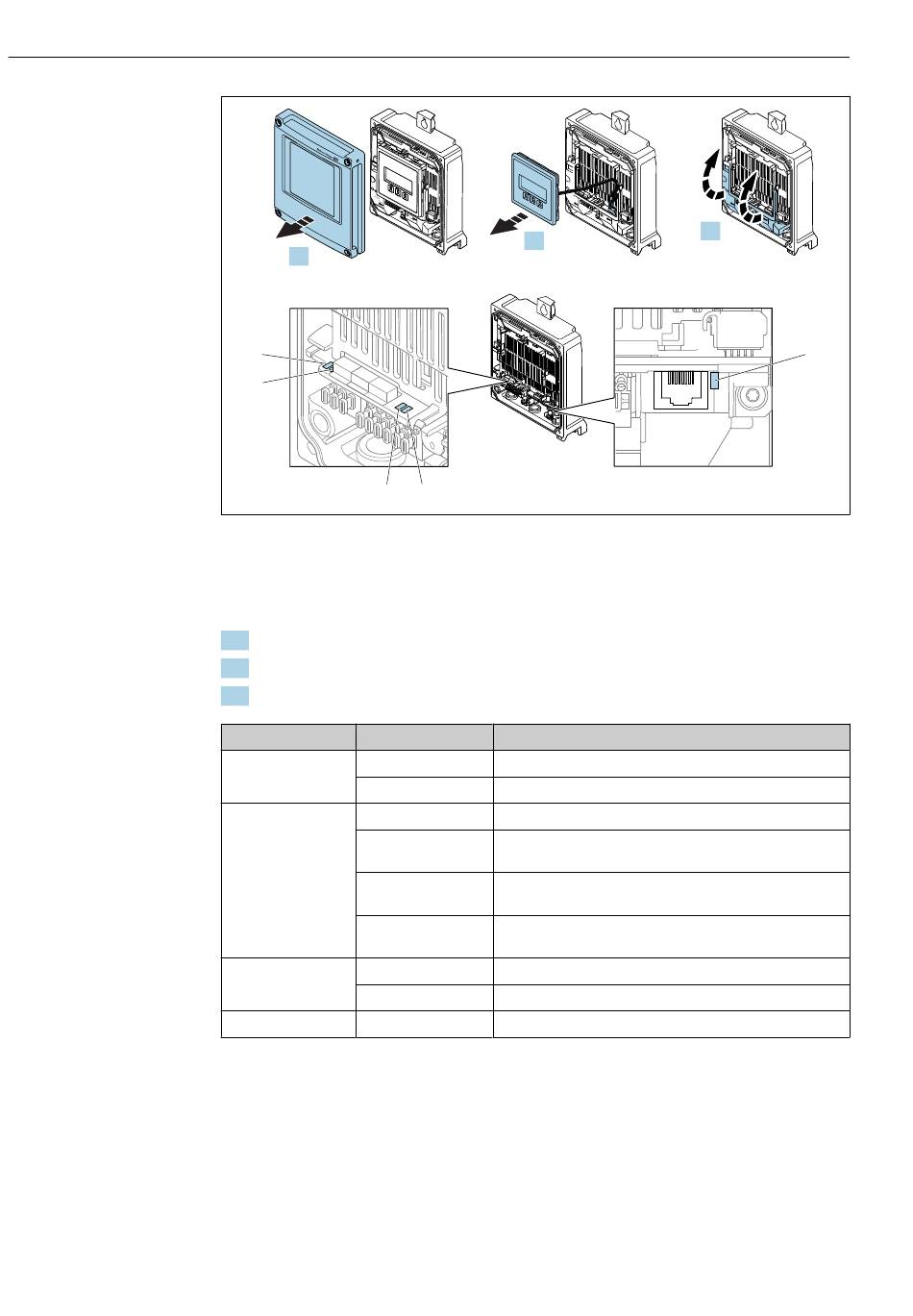

1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) aktiv
1. Gehäusedeckel öffnen.
2. Anzeigemodul entfernen.
3. Klemmenabdeckung hochklappen.
LED
Versorgungsspannung Aus
Grün
Gerätestatus Grün
Rot blinkend
Rot
Rot/grün abwechselnd
blinkend
Link/Activity Orange
Orange blinkend
Communication Weiß blinkend
12.3 Diagnoseinformation im Webbrowser
12.3.1 Diagnosemöglichkeiten
Störungen, die das Messgeräts erkennt, werden im Webbrowser nach dem Einloggen auf
der Startseite angezeigt.
E S
C
-
+
-
2.
4
Farbe
Versorgungsspannung ist aus oder zu niedrig
Versorgungsspannung ist ok
Gerätestatus ist ok
Eine Gerätestörung vom Diagnoseverhalten "Warnung" ist auf-
getreten
Eine Gerätestörung vom Diagnoseverhalten "Alarm" ist aufge-
treten
Boot-Loader ist aktiv
Link vorhanden, aber keine Aktivität
Aktivität vorhanden
HART-Kommunikation ist aktiv.
Proline Promass F 100 HART
