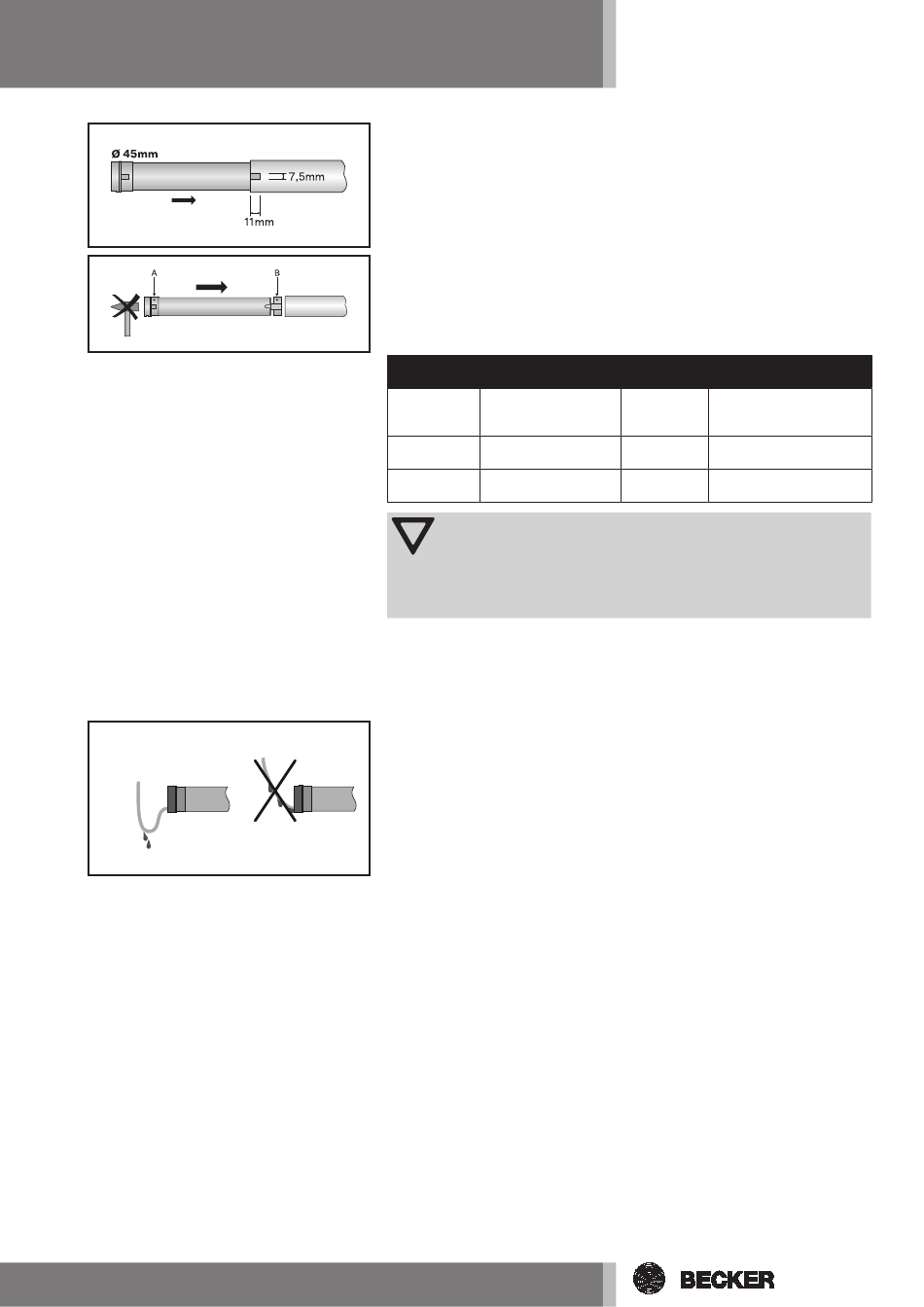

• Bei Rundwellen:
Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des
Ringes mit in die Welle geschoben werden kann. Der Nocken des Ringes
darf zur Welle kein Spiel haben. Bei Ringen ohne Mitnahmenocken, die
zur Adaption auf den Laufring gesteckt werden, müssen durch eine Blech-
schraube 4,8 x 9,5 mm mit der Wickelwelle verbunden werden (Abb. 7).
5. Montieren Sie den Rohrantrieb mit entsprechendem Ring (A) und Mitneh-
mer (B). Schieben Sie den Rohrantrieb mit dem vormontierten Ring und
Mitnehmer formschlüssig in die Welle ein. Achten Sie auf guten Sitz des
Ringes und des Mitnehmers in der Welle (Abb. 8).
Verbinden Sie den Mitnehmer des Rohrantriebes grundsätzlich, wie folgt,
mit der Wickelwelle:
Antriebsgröße Wickelwellen-Ø
[mm] [mm]
60 - 70 mm
Ø 45 Kunststoff- oder
Druckguß-Mitnehmer
63 - 120 mm
Ø 58
Druckguß-Mitnehmer
85 - 133 mm
Ø 58
Alu-Mitnehmer
Achtung
Beim Anbohren der Wickelwelle nie im Bereich des Rohran-
triebs bohren!
Der Rohrantrieb darf beim Einschieben in die Welle nicht ein-
geschlagen und nicht in die Wickelwelle fallen gelassen wer-
den!
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrau-
ben.
6. Welle in das Lager einhängen und Motorkopfstück im Antriebslager si-
chern.
7. Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb
und Gegenlager in die Lagerstellen ein.
Leitungsverlegung (Abb.9)
Drehmoment Befestigungsschrauben
max. [Nm] Mitnehmer (4 Stck.)
Blechschraube
50
Ø 4,8 x 9,5 mm
Blechschraube
120
Ø 6,3 x 13 mm
Senkschraube
120
M8 x 16 mm
