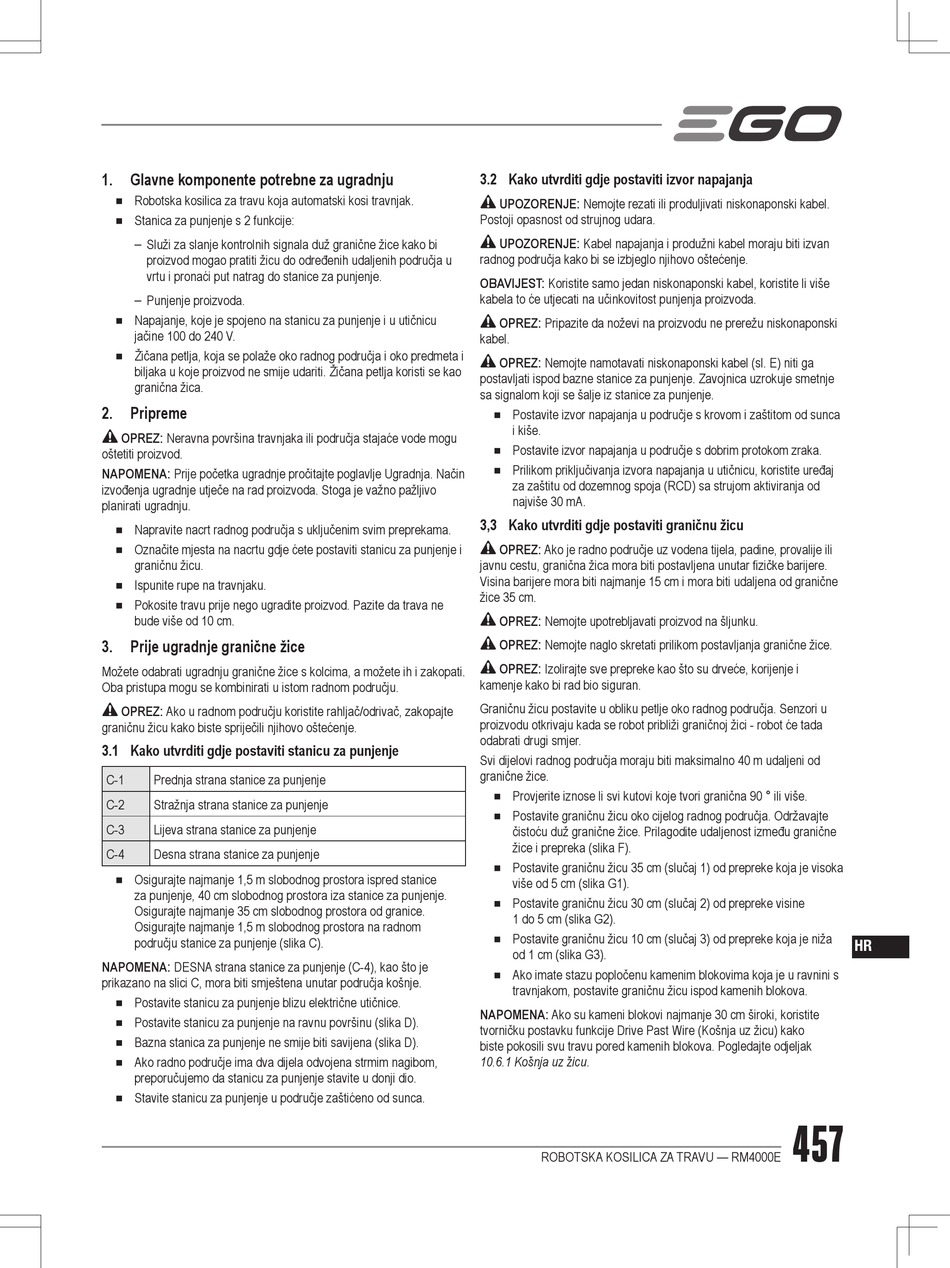

Ego Power+ RM4000E Original Anleitungen Seite 457

1. Glavne komponente potrebne za ugradnju
◾
Robotska kosilica za travu koja automatski kosi travnjak.
◾
Stanica za punjenje s 2 funkcije:
– Služi za slanje kontrolnih signala duž granične žice kako bi
proizvod mogao pratiti žicu do određenih udaljenih područja u
vrtu i pronaći put natrag do stanice za punjenje.
– Punjenje proizvoda.
◾
Napajanje, koje je spojeno na stanicu za punjenje i u utičnicu
jačine 100 do 240 V.
◾
Žičana petlja, koja se polaže oko radnog područja i oko predmeta i
biljaka u koje proizvod ne smije udariti. Žičana petlja koristi se kao
granična žica.
2. Pripreme
OPREZ: Neravna površina travnjaka ili područja stajaće vode mogu
oštetiti proizvod.
NAPOMENA: Prije početka ugradnje pročitajte poglavlje Ugradnja. Način
izvođenja ugradnje utječe na rad proizvoda. Stoga je važno pažljivo
planirati ugradnju.
◾
Napravite nacrt radnog područja s uključenim svim preprekama.
◾
Označite mjesta na nacrtu gdje ćete postaviti stanicu za punjenje i
graničnu žicu.
◾
Ispunite rupe na travnjaku.
◾
Pokosite travu prije nego ugradite proizvod. Pazite da trava ne
bude više od 10 cm.
3. Prije ugradnje granične žice
Možete odabrati ugradnju granične žice s kolcima, a možete ih i zakopati.
Oba pristupa mogu se kombinirati u istom radnom području.
OPREZ: Ako u radnom području koristite rahljač/odrivač, zakopajte
graničnu žicu kako biste spriječili njihovo oštećenje.
3.1 Kako utvrditi gdje postaviti stanicu za punjenje
C-1 Prednja strana stanice za punjenje
C-2 Stražnja strana stanice za punjenje
C-3 Lijeva strana stanice za punjenje
C-4 Desna strana stanice za punjenje
◾
Osigurajte najmanje 1,5 m slobodnog prostora ispred stanice
za punjenje, 40 cm slobodnog prostora iza stanice za punjenje.
Osigurajte najmanje 35 cm slobodnog prostora od granice.
Osigurajte najmanje 1,5 m slobodnog prostora na radnom
području stanice za punjenje (slika C).
NAPOMENA: DESNA strana stanice za punjenje (C-4), kao što je
prikazano na slici C, mora biti smještena unutar područja košnje.
◾
Postavite stanicu za punjenje blizu električne utičnice.
◾
Postavite stanicu za punjenje na ravnu površinu (slika D).
◾
Bazna stanica za punjenje ne smije biti savijena (slika D).
◾
Ako radno područje ima dva dijela odvojena strmim nagibom,
preporučujemo da stanicu za punjenje stavite u donji dio.
◾
Stavite stanicu za punjenje u područje zaštićeno od sunca.
3.2 Kako utvrditi gdje postaviti izvor napajanja
UPOZORENJE: Nemojte rezati ili produljivati niskonaponski kabel.
Postoji opasnost od strujnog udara.
UPOZORENJE: Kabel napajanja i produžni kabel moraju biti izvan
radnog područja kako bi se izbjeglo njihovo oštećenje.
OBAVIJEST: Koristite samo jedan niskonaponski kabel, koristite li više
kabela to će utjecati na učinkovitost punjenja proizvoda.
OPREZ: Pripazite da noževi na proizvodu ne prerežu niskonaponski
kabel.
OPREZ: Nemojte namotavati niskonaponski kabel (sl. E) niti ga
postavljati ispod bazne stanice za punjenje. Zavojnica uzrokuje smetnje
sa signalom koji se šalje iz stanice za punjenje.
◾
Postavite izvor napajanja u područje s krovom i zaštitom od sunca
i kiše.
◾
Postavite izvor napajanja u područje s dobrim protokom zraka.
◾
Prilikom priključivanja izvora napajanja u utičnicu, koristite uređaj
za zaštitu od dozemnog spoja (RCD) sa strujom aktiviranja od
najviše 30 mA.
3,3 Kako utvrditi gdje postaviti graničnu žicu
OPREZ: Ako je radno područje uz vodena tijela, padine, provalije ili
javnu cestu, granična žica mora biti postavljena unutar fizičke barijere.
Visina barijere mora biti najmanje 15 cm i mora biti udaljena od granične
žice 35 cm.
OPREZ: Nemojte upotrebljavati proizvod na šljunku.
OPREZ: Nemojte naglo skretati prilikom postavljanja granične žice.
OPREZ: Izolirajte sve prepreke kao što su drveće, korijenje i
kamenje kako bi rad bio siguran.
Graničnu žicu postavite u obliku petlje oko radnog područja. Senzori u
proizvodu otkrivaju kada se robot približi graničnoj žici - robot će tada
odabrati drugi smjer.
Svi dijelovi radnog područja moraju biti maksimalno 40 m udaljeni od
granične žice.
◾
Provjerite iznose li svi kutovi koje tvori granična 90 ° ili više.
◾
Postavite graničnu žicu oko cijelog radnog područja. Održavajte
čistoću duž granične žice. Prilagodite udaljenost između granične
žice i prepreka (slika F).
◾
Postavite graničnu žicu 35 cm (slučaj 1) od prepreke koja je visoka
više od 5 cm (slika G1).
◾
Postavite graničnu žicu 30 cm (slučaj 2) od prepreke visine
1 do 5 cm (slika G2).
◾
Postavite graničnu žicu 10 cm (slučaj 3) od prepreke koja je niža
od 1 cm (slika G3).
◾
Ako imate stazu popločenu kamenim blokovima koja je u ravnini s
travnjakom, postavite graničnu žicu ispod kamenih blokova.
NAPOMENA: Ako su kameni blokovi najmanje 30 cm široki, koristite
tvorničku postavku funkcije Drive Past Wire (Košnja uz žicu) kako
biste pokosili svu travu pored kamenih blokova. Pogledajte odjeljak
10.6.1 Košnja uz žicu.
ROBOTSKA KOSILICA ZA TRAVU — RM4000E
HR
457
