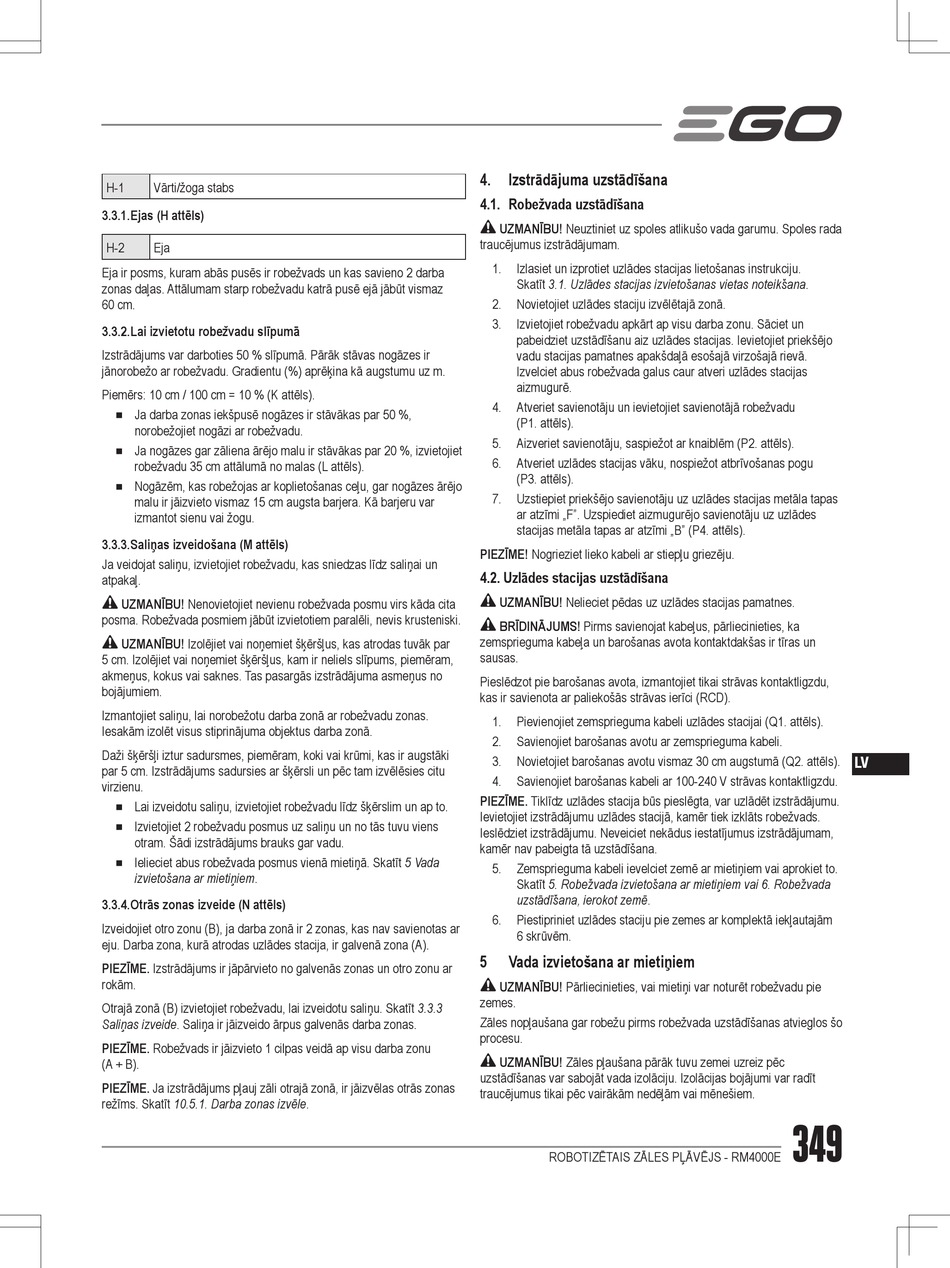

Ego Power+ RM4000E Original Anleitungen Seite 349

H-1 Vārti/žoga stabs
3.3.1. Ejas (H attēls)
H-2 Eja
Eja ir posms, kuram abās pusēs ir robežvads un kas savieno 2 darba
zonas daļas. Attālumam starp robežvadu katrā pusē ejā jābūt vismaz
60 cm.
3.3.2. Lai izvietotu robežvadu slīpumā
Izstrādājums var darboties 50 % slīpumā. Pārāk stāvas nogāzes ir
jānorobežo ar robežvadu. Gradientu (%) aprēķina kā augstumu uz m.
Piemērs: 10 cm / 100 cm = 10 % (K attēls).
◾
Ja darba zonas iekšpusē nogāzes ir stāvākas par 50 %,
norobežojiet nogāzi ar robežvadu.
◾
Ja nogāzes gar zāliena ārējo malu ir stāvākas par 20 %, izvietojiet
robežvadu 35 cm attālumā no malas (L attēls).
◾
Nogāzēm, kas robežojas ar koplietošanas ceļu, gar nogāzes ārējo
malu ir jāizvieto vismaz 15 cm augsta barjera. Kā barjeru var
izmantot sienu vai žogu.
3.3.3. Saliņas izveidošana (M attēls)
Ja veidojat saliņu, izvietojiet robežvadu, kas sniedzas līdz saliņai un
atpakaļ.
UZMANĪBU! Nenovietojiet nevienu robežvada posmu virs kāda cita
posma. Robežvada posmiem jābūt izvietotiem paralēli, nevis krusteniski.
UZMANĪBU! Izolējiet vai noņemiet šķēršļus, kas atrodas tuvāk par
5 cm. Izolējiet vai noņemiet šķēršļus, kam ir neliels slīpums, piemēram,
akmeņus, kokus vai saknes. Tas pasargās izstrādājuma asmeņus no
bojājumiem.
Izmantojiet saliņu, lai norobežotu darba zonā ar robežvadu zonas.
Iesakām izolēt visus stiprinājuma objektus darba zonā.
Daži šķēršļi iztur sadursmes, piemēram, koki vai krūmi, kas ir augstāki
par 5 cm. Izstrādājums sadursies ar šķērsli un pēc tam izvēlēsies citu
virzienu.
◾
Lai izveidotu saliņu, izvietojiet robežvadu līdz šķērslim un ap to.
◾
Izvietojiet 2 robežvadu posmus uz saliņu un no tās tuvu viens
otram. Šādi izstrādājums brauks gar vadu.
◾
Ielieciet abus robežvada posmus vienā mietiņā. Skatīt 5 Vada
izvietošana ar mietiņiem.
3.3.4. Otrās zonas izveide (N attēls)
Izveidojiet otro zonu (B), ja darba zonā ir 2 zonas, kas nav savienotas ar
eju. Darba zona, kurā atrodas uzlādes stacija, ir galvenā zona (A).
PIEZĪME. Izstrādājums ir jāpārvieto no galvenās zonas un otro zonu ar
rokām.
Otrajā zonā (B) izvietojiet robežvadu, lai izveidotu saliņu. Skatīt 3.3.3
Saliņas izveide. Saliņa ir jāizveido ārpus galvenās darba zonas.
PIEZĪME. Robežvads ir jāizvieto 1 cilpas veidā ap visu darba zonu
(A + B).
PIEZĪME. Ja izstrādājums pļauj zāli otrajā zonā, ir jāizvēlas otrās zonas
režīms. Skatīt 10.5.1. Darba zonas izvēle.
4. Izstrādājuma uzstādīšana
4.1. Robežvada uzstādīšana
UZMANĪBU! Neuztiniet uz spoles atlikušo vada garumu. Spoles rada
traucējumus izstrādājumam.
1. Izlasiet un izprotiet uzlādes stacijas lietošanas instrukciju.
Skatīt 3.1. Uzlādes stacijas izvietošanas vietas noteikšana.
2. Novietojiet uzlādes staciju izvēlētajā zonā.
3. Izvietojiet robežvadu apkārt ap visu darba zonu. Sāciet un
pabeidziet uzstādīšanu aiz uzlādes stacijas. Ievietojiet priekšējo
vadu stacijas pamatnes apakšdaļā esošajā virzošajā rievā.
Izvelciet abus robežvada galus caur atveri uzlādes stacijas
aizmugurē.
4. Atveriet savienotāju un ievietojiet savienotājā robežvadu
(P1. attēls).
5. Aizveriet savienotāju, saspiežot ar knaiblēm (P2. attēls).
6. Atveriet uzlādes stacijas vāku, nospiežot atbrīvošanas pogu
(P3. attēls).
7. Uzstiepiet priekšējo savienotāju uz uzlādes stacijas metāla tapas
ar atzīmi „F". Uzspiediet aizmugurējo savienotāju uz uzlādes
stacijas metāla tapas ar atzīmi „B" (P4. attēls).
PIEZĪME! Nogrieziet lieko kabeli ar stiepļu griezēju.
4.2. Uzlādes stacijas uzstādīšana
UZMANĪBU! Nelieciet pēdas uz uzlādes stacijas pamatnes.
BRĪDINĀJUMS! Pirms savienojat kabeļus, pārliecinieties, ka
zemsprieguma kabeļa un barošanas avota kontaktdakšas ir tīras un
sausas.
Pieslēdzot pie barošanas avota, izmantojiet tikai strāvas kontaktligzdu,
kas ir savienota ar paliekošās strāvas ierīci (RCD).
1. Pievienojiet zemsprieguma kabeli uzlādes stacijai (Q1. attēls).
2. Savienojiet barošanas avotu ar zemsprieguma kabeli.
3. Novietojiet barošanas avotu vismaz 30 cm augstumā (Q2. attēls).
4. Savienojiet barošanas kabeli ar 100-240 V strāvas kontaktligzdu.
PIEZĪME. Tiklīdz uzlādes stacija būs pieslēgta, var uzlādēt izstrādājumu.
Ievietojiet izstrādājumu uzlādes stacijā, kamēr tiek izklāts robežvads.
Ieslēdziet izstrādājumu. Neveiciet nekādus iestatījumus izstrādājumam,
kamēr nav pabeigta tā uzstādīšana.
5. Zemsprieguma kabeli ievelciet zemē ar mietiņiem vai aprokiet to.
Skatīt 5. Robežvada izvietošana ar mietiņiem vai 6. Robežvada
uzstādīšana, ierokot zemē.
6. Piestipriniet uzlādes staciju pie zemes ar komplektā iekļautajām
6 skrūvēm.
5 Vada izvietošana ar mietiņiem
UZMANĪBU! Pārliecinieties, vai mietiņi var noturēt robežvadu pie
zemes.
Zāles nopļaušana gar robežu pirms robežvada uzstādīšanas atvieglos šo
procesu.
UZMANĪBU! Zāles pļaušana pārāk tuvu zemei uzreiz pēc
uzstādīšanas var sabojāt vada izolāciju. Izolācijas bojājumi var radīt
traucējumus tikai pēc vairākām nedēļām vai mēnešiem.
ROBOTIZĒTAIS ZĀLES PĻĀVĒJS - RM4000E
LV
349
