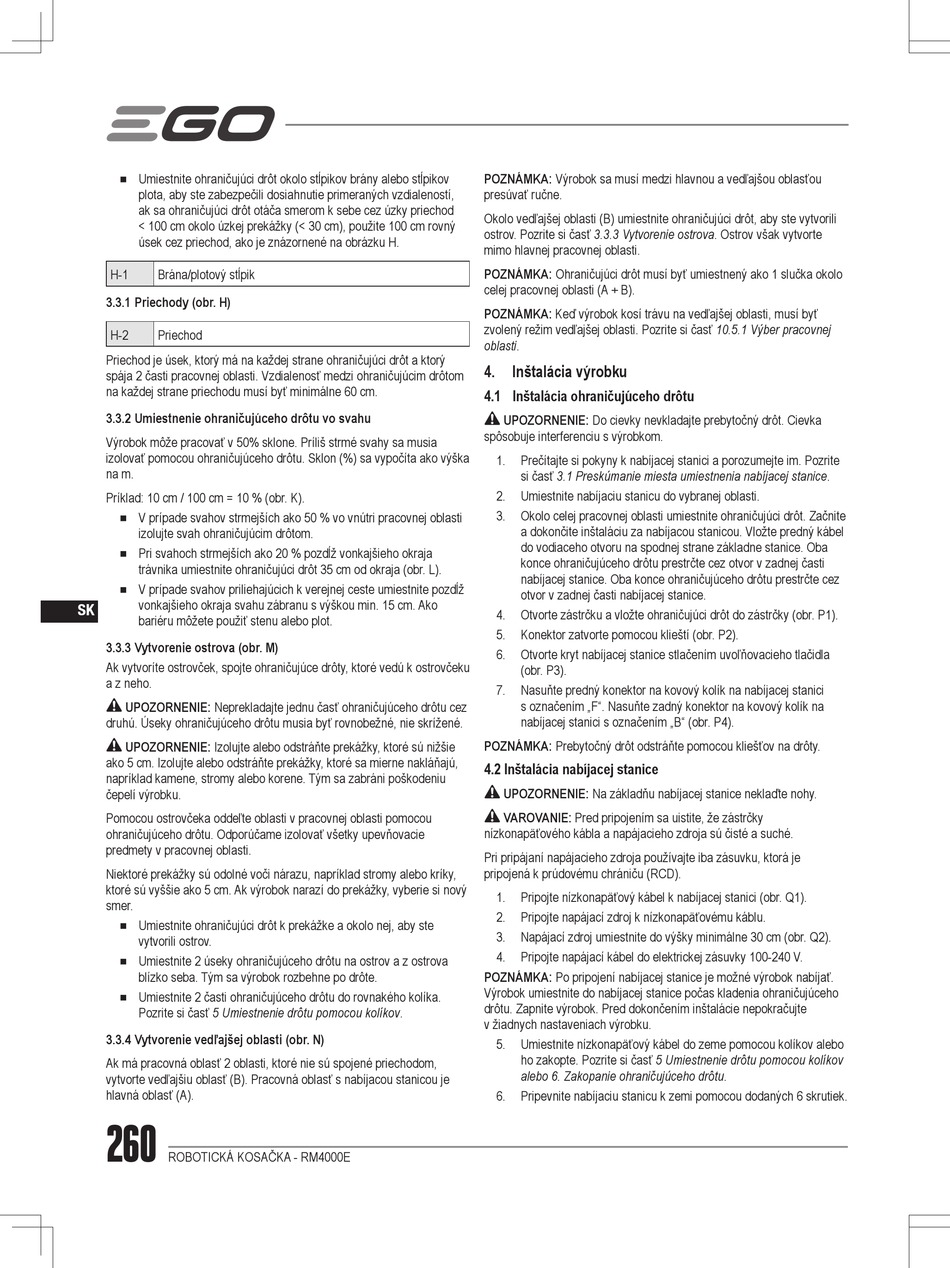

Ego Power+ RM4000E Original Anleitungen Seite 260

◾
Umiestnite ohraničujúci drôt okolo stĺpikov brány alebo stĺpikov
plota, aby ste zabezpečili dosiahnutie primeraných vzdialeností,
ak sa ohraničujúci drôt otáča smerom k sebe cez úzky priechod
< 100 cm okolo úzkej prekážky (< 30 cm), použite 100 cm rovný
úsek cez priechod, ako je znázornené na obrázku H.
H-1 Brána/plotový stĺpik
3.3.1 Priechody (obr. H)
H-2 Priechod
Priechod je úsek, ktorý má na každej strane ohraničujúci drôt a ktorý
spája 2 časti pracovnej oblasti. Vzdialenosť medzi ohraničujúcim drôtom
na každej strane priechodu musí byť minimálne 60 cm.
3.3.2 Umiestnenie ohraničujúceho drôtu vo svahu
Výrobok môže pracovať v 50% sklone. Príliš strmé svahy sa musia
izolovať pomocou ohraničujúceho drôtu. Sklon (%) sa vypočíta ako výška
na m.
Príklad: 10 cm / 100 cm = 10 % (obr. K).
◾
V prípade svahov strmejších ako 50 % vo vnútri pracovnej oblasti
izolujte svah ohraničujúcim drôtom.
◾
Pri svahoch strmejších ako 20 % pozdĺž vonkajšieho okraja
trávnika umiestnite ohraničujúci drôt 35 cm od okraja (obr. L).
◾
V prípade svahov priliehajúcich k verejnej ceste umiestnite pozdĺž
vonkajšieho okraja svahu zábranu s výškou min. 15 cm. Ako
SK
bariéru môžete použiť stenu alebo plot.
3.3.3 Vytvorenie ostrova (obr. M)
Ak vytvoríte ostrovček, spojte ohraničujúce drôty, ktoré vedú k ostrovčeku
a z neho.
UPOZORNENIE: Neprekladajte jednu časť ohraničujúceho drôtu cez
druhú. Úseky ohraničujúceho drôtu musia byť rovnobežné, nie skrížené.
UPOZORNENIE: Izolujte alebo odstráňte prekážky, ktoré sú nižšie
ako 5 cm. Izolujte alebo odstráňte prekážky, ktoré sa mierne nakláňajú,
napríklad kamene, stromy alebo korene. Tým sa zabráni poškodeniu
čepelí výrobku.
Pomocou ostrovčeka oddeľte oblasti v pracovnej oblasti pomocou
ohraničujúceho drôtu. Odporúčame izolovať všetky upevňovacie
predmety v pracovnej oblasti.
Niektoré prekážky sú odolné voči nárazu, napríklad stromy alebo kríky,
ktoré sú vyššie ako 5 cm. Ak výrobok narazí do prekážky, vyberie si nový
smer.
◾
Umiestnite ohraničujúci drôt k prekážke a okolo nej, aby ste
vytvorili ostrov.
◾
Umiestnite 2 úseky ohraničujúceho drôtu na ostrov a z ostrova
blízko seba. Tým sa výrobok rozbehne po drôte.
◾
Umiestnite 2 časti ohraničujúceho drôtu do rovnakého kolíka.
Pozrite si časť 5 Umiestnenie drôtu pomocou kolíkov.
3.3.4 Vytvorenie vedľajšej oblasti (obr. N)
Ak má pracovná oblasť 2 oblasti, ktoré nie sú spojené priechodom,
vytvorte vedľajšiu oblasť (B). Pracovná oblasť s nabíjacou stanicou je
hlavná oblasť (A).
260
ROBOTICKÁ KOSAČKA - RM4000E
POZNÁMKA: Výrobok sa musí medzi hlavnou a vedľajšou oblasťou
presúvať ručne.
Okolo vedľajšej oblasti (B) umiestnite ohraničujúci drôt, aby ste vytvorili
ostrov. Pozrite si časť 3.3.3 Vytvorenie ostrova. Ostrov však vytvorte
mimo hlavnej pracovnej oblasti.
POZNÁMKA: Ohraničujúci drôt musí byť umiestnený ako 1 slučka okolo
celej pracovnej oblasti (A + B).
POZNÁMKA: Keď výrobok kosí trávu na vedľajšej oblasti, musí byť
zvolený režim vedľajšej oblasti. Pozrite si časť 10.5.1 Výber pracovnej
oblasti.
4. Inštalácia výrobku
4.1 Inštalácia ohraničujúceho drôtu
UPOZORNENIE: Do cievky nevkladajte prebytočný drôt. Cievka
spôsobuje interferenciu s výrobkom.
1. Prečítajte si pokyny k nabíjacej stanici a porozumejte im. Pozrite
si časť 3.1 Preskúmanie miesta umiestnenia nabíjacej stanice.
2. Umiestnite nabíjaciu stanicu do vybranej oblasti.
3. Okolo celej pracovnej oblasti umiestnite ohraničujúci drôt. Začnite
a dokončite inštaláciu za nabíjacou stanicou. Vložte predný kábel
do vodiaceho otvoru na spodnej strane základne stanice. Oba
konce ohraničujúceho drôtu prestrčte cez otvor v zadnej časti
nabíjacej stanice. Oba konce ohraničujúceho drôtu prestrčte cez
otvor v zadnej časti nabíjacej stanice.
4. Otvorte zástrčku a vložte ohraničujúci drôt do zástrčky (obr. P1).
5. Konektor zatvorte pomocou klieští (obr. P2).
6. Otvorte kryt nabíjacej stanice stlačením uvoľňovacieho tlačidla
(obr. P3).
7. Nasuňte predný konektor na kovový kolík na nabíjacej stanici
s označením „F". Nasuňte zadný konektor na kovový kolík na
nabíjacej stanici s označením „B" (obr. P4).
POZNÁMKA: Prebytočný drôt odstráňte pomocou kliešťov na drôty.
4.2 Inštalácia nabíjacej stanice
UPOZORNENIE: Na základňu nabíjacej stanice neklaďte nohy.
VAROVANIE: Pred pripojením sa uistite, že zástrčky
nízkonapäťového kábla a napájacieho zdroja sú čisté a suché.
Pri pripájaní napájacieho zdroja používajte iba zásuvku, ktorá je
pripojená k prúdovému chrániču (RCD).
1. Pripojte nízkonapäťový kábel k nabíjacej stanici (obr. Q1).
2. Pripojte napájací zdroj k nízkonapäťovému káblu.
3. Napájací zdroj umiestnite do výšky minimálne 30 cm (obr. Q2).
4. Pripojte napájací kábel do elektrickej zásuvky 100-240 V.
POZNÁMKA: Po pripojení nabíjacej stanice je možné výrobok nabíjať.
Výrobok umiestnite do nabíjacej stanice počas kladenia ohraničujúceho
drôtu. Zapnite výrobok. Pred dokončením inštalácie nepokračujte
v žiadnych nastaveniach výrobku.
5. Umiestnite nízkonapäťový kábel do zeme pomocou kolíkov alebo
ho zakopte. Pozrite si časť 5 Umiestnenie drôtu pomocou kolíkov
alebo 6. Zakopanie ohraničujúceho drôtu.
6. Pripevnite nabíjaciu stanicu k zemi pomocou dodaných 6 skrutiek.
