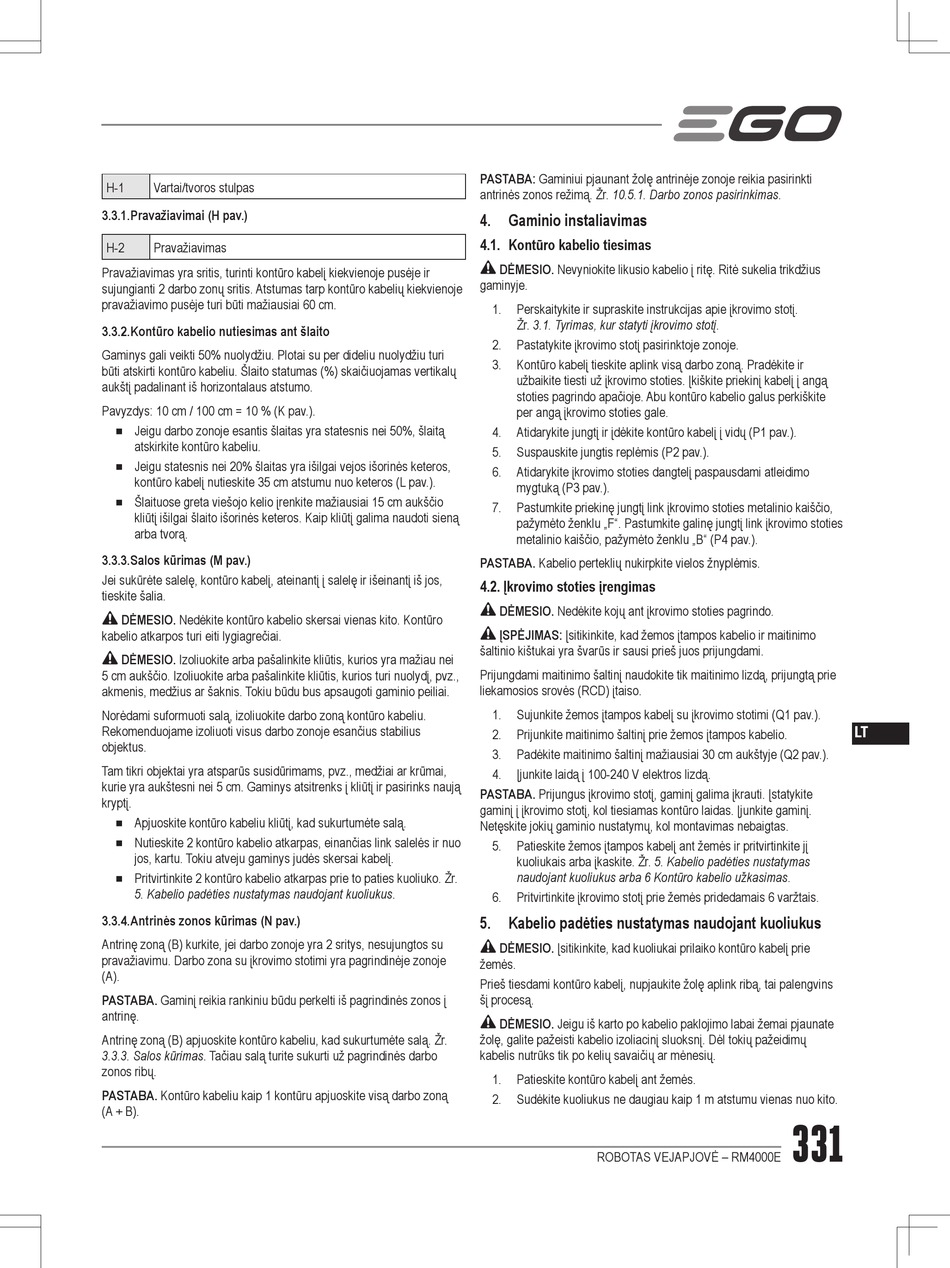

H-1 Vartai/tvoros stulpas
3.3.1. Pravažiavimai (H pav.)
H-2 Pravažiavimas
Pravažiavimas yra sritis, turinti kontūro kabelį kiekvienoje pusėje ir
sujungianti 2 darbo zonų sritis. Atstumas tarp kontūro kabelių kiekvienoje
pravažiavimo pusėje turi būti mažiausiai 60 cm.
3.3.2. Kontūro kabelio nutiesimas ant šlaito
Gaminys gali veikti 50% nuolydžiu. Plotai su per dideliu nuolydžiu turi
būti atskirti kontūro kabeliu. Šlaito statumas (%) skaičiuojamas vertikalų
aukštį padalinant iš horizontalaus atstumo.
Pavyzdys: 10 cm / 100 cm = 10 % (K pav.).
◾
Jeigu darbo zonoje esantis šlaitas yra statesnis nei 50%, šlaitą
atskirkite kontūro kabeliu.
◾
Jeigu statesnis nei 20% šlaitas yra išilgai vejos išorinės keteros,
kontūro kabelį nutieskite 35 cm atstumu nuo keteros (L pav.).
◾
Šlaituose greta viešojo kelio įrenkite mažiausiai 15 cm aukščio
kliūtį išilgai šlaito išorinės keteros. Kaip kliūtį galima naudoti sieną
arba tvorą.
3.3.3. Salos kūrimas (M pav.)
Jei sukūrėte salelę, kontūro kabelį, ateinantį į salelę ir išeinantį iš jos,
tieskite šalia.
DĖMESIO. Nedėkite kontūro kabelio skersai vienas kito. Kontūro
kabelio atkarpos turi eiti lygiagrečiai.
DĖMESIO. Izoliuokite arba pašalinkite kliūtis, kurios yra mažiau nei
5 cm aukščio. Izoliuokite arba pašalinkite kliūtis, kurios turi nuolydį, pvz.,
akmenis, medžius ar šaknis. Tokiu būdu bus apsaugoti gaminio peiliai.
Norėdami suformuoti salą, izoliuokite darbo zoną kontūro kabeliu.
Rekomenduojame izoliuoti visus darbo zonoje esančius stabilius
objektus.
Tam tikri objektai yra atsparūs susidūrimams, pvz., medžiai ar krūmai,
kurie yra aukštesni nei 5 cm. Gaminys atsitrenks į kliūtį ir pasirinks naują
kryptį.
◾
Apjuoskite kontūro kabeliu kliūtį, kad sukurtumėte salą.
◾
Nutieskite 2 kontūro kabelio atkarpas, einančias link salelės ir nuo
jos, kartu. Tokiu atveju gaminys judės skersai kabelį.
◾
Pritvirtinkite 2 kontūro kabelio atkarpas prie to paties kuoliuko. Žr.
5. Kabelio padėties nustatymas naudojant kuoliukus.
3.3.4. Antrinės zonos kūrimas (N pav.)
Antrinę zoną (B) kurkite, jei darbo zonoje yra 2 sritys, nesujungtos su
pravažiavimu. Darbo zona su įkrovimo stotimi yra pagrindinėje zonoje
(A).
PASTABA. Gaminį reikia rankiniu būdu perkelti iš pagrindinės zonos į
antrinę.
Antrinę zoną (B) apjuoskite kontūro kabeliu, kad sukurtumėte salą. Žr.
3.3.3. Salos kūrimas. Tačiau salą turite sukurti už pagrindinės darbo
zonos ribų.
PASTABA. Kontūro kabeliu kaip 1 kontūru apjuoskite visą darbo zoną
(A + B).
PASTABA: Gaminiui pjaunant žolę antrinėje zonoje reikia pasirinkti
antrinės zonos režimą. Žr. 10.5.1. Darbo zonos pasirinkimas.
4. Gaminio instaliavimas
4.1. Kontūro kabelio tiesimas
DĖMESIO. Nevyniokite likusio kabelio į ritę. Ritė sukelia trikdžius
gaminyje.
1. Perskaitykite ir supraskite instrukcijas apie įkrovimo stotį.
Žr. 3.1. Tyrimas, kur statyti įkrovimo stotį.
2. Pastatykite įkrovimo stotį pasirinktoje zonoje.
3. Kontūro kabelį tieskite aplink visą darbo zoną. Pradėkite ir
užbaikite tiesti už įkrovimo stoties. Įkiškite priekinį kabelį į angą
stoties pagrindo apačioje. Abu kontūro kabelio galus perkiškite
per angą įkrovimo stoties gale.
4. Atidarykite jungtį ir įdėkite kontūro kabelį į vidų (P1 pav.).
5. Suspauskite jungtis replėmis (P2 pav.).
6. Atidarykite įkrovimo stoties dangtelį paspausdami atleidimo
mygtuką (P3 pav.).
7. Pastumkite priekinę jungtį link įkrovimo stoties metalinio kaiščio,
pažymėto ženklu „F". Pastumkite galinę jungtį link įkrovimo stoties
metalinio kaiščio, pažymėto ženklu „B" (P4 pav.).
PASTABA. Kabelio perteklių nukirpkite vielos žnyplėmis.
4.2. Įkrovimo stoties įrengimas
DĖMESIO. Nedėkite kojų ant įkrovimo stoties pagrindo.
ĮSPĖJIMAS: Įsitikinkite, kad žemos įtampos kabelio ir maitinimo
šaltinio kištukai yra švarūs ir sausi prieš juos prijungdami.
Prijungdami maitinimo šaltinį naudokite tik maitinimo lizdą, prijungtą prie
liekamosios srovės (RCD) įtaiso.
1. Sujunkite žemos įtampos kabelį su įkrovimo stotimi (Q1 pav.).
2. Prijunkite maitinimo šaltinį prie žemos įtampos kabelio.
3. Padėkite maitinimo šaltinį mažiausiai 30 cm aukštyje (Q2 pav.).
4. Įjunkite laidą į 100-240 V elektros lizdą.
PASTABA. Prijungus įkrovimo stotį, gaminį galima įkrauti. Įstatykite
gaminį į įkrovimo stotį, kol tiesiamas kontūro laidas. Įjunkite gaminį.
Netęskite jokių gaminio nustatymų, kol montavimas nebaigtas.
5. Patieskite žemos įtampos kabelį ant žemės ir pritvirtinkite jį
kuoliukais arba įkaskite. Žr. 5. Kabelio padėties nustatymas
naudojant kuoliukus arba 6 Kontūro kabelio užkasimas.
6. Pritvirtinkite įkrovimo stotį prie žemės pridedamais 6 varžtais.
5. Kabelio padėties nustatymas naudojant kuoliukus
DĖMESIO. Įsitikinkite, kad kuoliukai prilaiko kontūro kabelį prie
žemės.
Prieš tiesdami kontūro kabelį, nupjaukite žolę aplink ribą, tai palengvins
šį procesą.
DĖMESIO. Jeigu iš karto po kabelio paklojimo labai žemai pjaunate
žolę, galite pažeisti kabelio izoliacinį sluoksnį. Dėl tokių pažeidimų
kabelis nutrūks tik po kelių savaičių ar mėnesių.
1. Patieskite kontūro kabelį ant žemės.
2. Sudėkite kuoliukus ne daugiau kaip 1 m atstumu vienas nuo kito.
