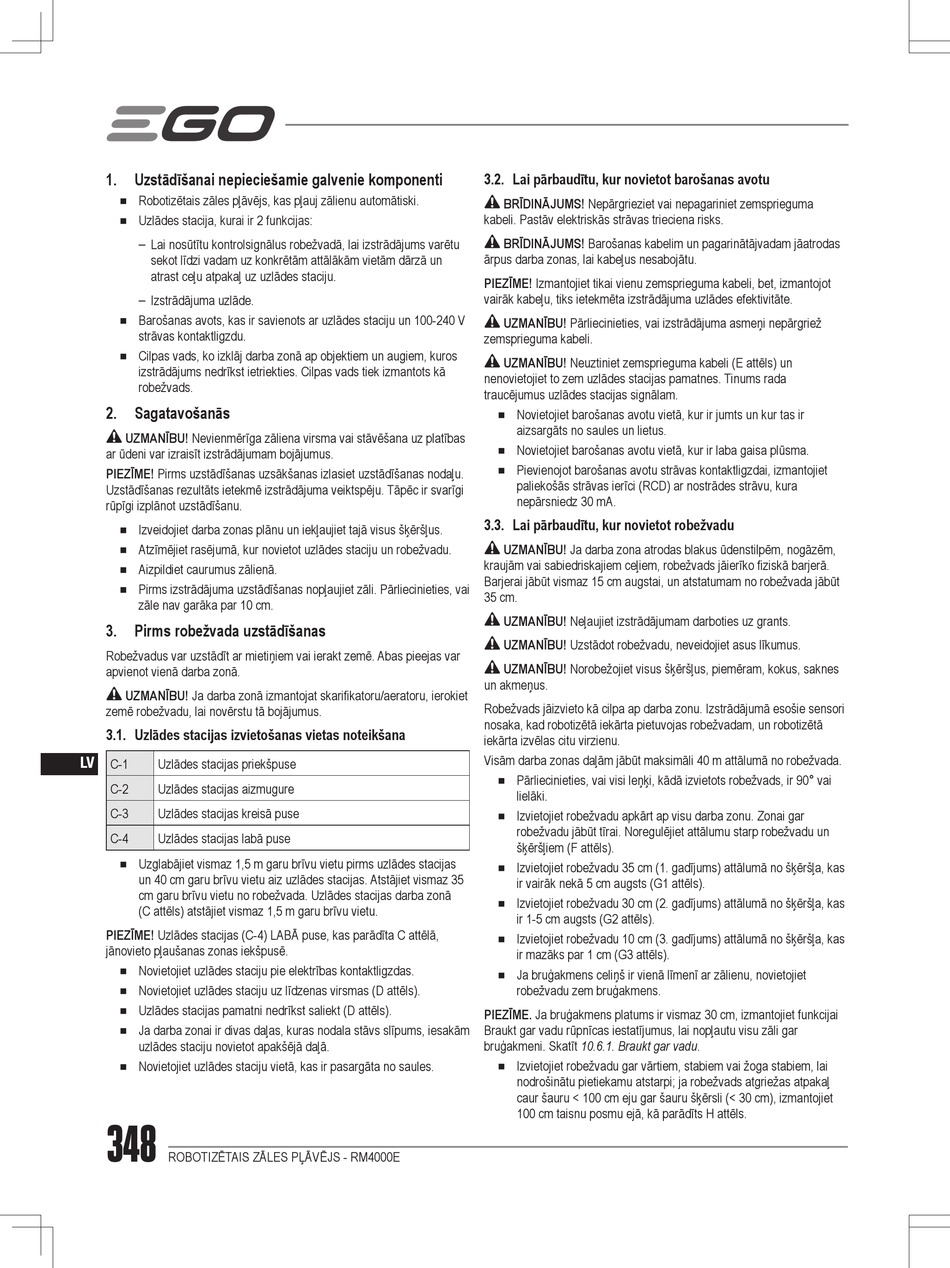

Ego Power+ RM4000E Original Anleitungen Seite 348

1. Uzstādīšanai nepieciešamie galvenie komponenti
◾
Robotizētais zāles pļāvējs, kas pļauj zālienu automātiski.
◾
Uzlādes stacija, kurai ir 2 funkcijas:
– Lai nosūtītu kontrolsignālus robežvadā, lai izstrādājums varētu
sekot līdzi vadam uz konkrētām attālākām vietām dārzā un
atrast ceļu atpakaļ uz uzlādes staciju.
– Izstrādājuma uzlāde.
◾
Barošanas avots, kas ir savienots ar uzlādes staciju un 100-240 V
strāvas kontaktligzdu.
◾
Cilpas vads, ko izklāj darba zonā ap objektiem un augiem, kuros
izstrādājums nedrīkst ietriekties. Cilpas vads tiek izmantots kā
robežvads.
2. Sagatavošanās
UZMANĪBU! Nevienmērīga zāliena virsma vai stāvēšana uz platības
ar ūdeni var izraisīt izstrādājumam bojājumus.
PIEZĪME! Pirms uzstādīšanas uzsākšanas izlasiet uzstādīšanas nodaļu.
Uzstādīšanas rezultāts ietekmē izstrādājuma veiktspēju. Tāpēc ir svarīgi
rūpīgi izplānot uzstādīšanu.
◾
Izveidojiet darba zonas plānu un iekļaujiet tajā visus šķēršļus.
◾
Atzīmējiet rasējumā, kur novietot uzlādes staciju un robežvadu.
◾
Aizpildiet caurumus zālienā.
◾
Pirms izstrādājuma uzstādīšanas nopļaujiet zāli. Pārliecinieties, vai
zāle nav garāka par 10 cm.
3. Pirms robežvada uzstādīšanas
Robežvadus var uzstādīt ar mietiņiem vai ierakt zemē. Abas pieejas var
apvienot vienā darba zonā.
UZMANĪBU! Ja darba zonā izmantojat skarifikatoru/aeratoru, ierokiet
zemē robežvadu, lai novērstu tā bojājumus.
3.1. Uzlādes stacijas izvietošanas vietas noteikšana
LV
C-1 Uzlādes stacijas priekšpuse
C-2 Uzlādes stacijas aizmugure
C-3 Uzlādes stacijas kreisā puse
C-4 Uzlādes stacijas labā puse
◾
Uzglabājiet vismaz 1,5 m garu brīvu vietu pirms uzlādes stacijas
un 40 cm garu brīvu vietu aiz uzlādes stacijas. Atstājiet vismaz 35
cm garu brīvu vietu no robežvada. Uzlādes stacijas darba zonā
(C attēls) atstājiet vismaz 1,5 m garu brīvu vietu.
PIEZĪME! Uzlādes stacijas (C-4) LABĀ puse, kas parādīta C attēlā,
jānovieto pļaušanas zonas iekšpusē.
◾
Novietojiet uzlādes staciju pie elektrības kontaktligzdas.
◾
Novietojiet uzlādes staciju uz līdzenas virsmas (D attēls).
◾
Uzlādes stacijas pamatni nedrīkst saliekt (D attēls).
◾
Ja darba zonai ir divas daļas, kuras nodala stāvs slīpums, iesakām
uzlādes staciju novietot apakšējā daļā.
◾
Novietojiet uzlādes staciju vietā, kas ir pasargāta no saules.
348
ROBOTIZĒTAIS ZĀLES PĻĀVĒJS - RM4000E
3.2. Lai pārbaudītu, kur novietot barošanas avotu
BRĪDINĀJUMS! Nepārgrieziet vai nepagariniet zemsprieguma
kabeli. Pastāv elektriskās strāvas trieciena risks.
BRĪDINĀJUMS! Barošanas kabelim un pagarinātājvadam jāatrodas
ārpus darba zonas, lai kabeļus nesabojātu.
PIEZĪME! Izmantojiet tikai vienu zemsprieguma kabeli, bet, izmantojot
vairāk kabeļu, tiks ietekmēta izstrādājuma uzlādes efektivitāte.
UZMANĪBU! Pārliecinieties, vai izstrādājuma asmeņi nepārgriež
zemsprieguma kabeli.
UZMANĪBU! Neuztiniet zemsprieguma kabeli (E attēls) un
nenovietojiet to zem uzlādes stacijas pamatnes. Tinums rada
traucējumus uzlādes stacijas signālam.
◾
Novietojiet barošanas avotu vietā, kur ir jumts un kur tas ir
aizsargāts no saules un lietus.
◾
Novietojiet barošanas avotu vietā, kur ir laba gaisa plūsma.
◾
Pievienojot barošanas avotu strāvas kontaktligzdai, izmantojiet
paliekošās strāvas ierīci (RCD) ar nostrādes strāvu, kura
nepārsniedz 30 mA.
3.3. Lai pārbaudītu, kur novietot robežvadu
UZMANĪBU! Ja darba zona atrodas blakus ūdenstilpēm, nogāzēm,
kraujām vai sabiedriskajiem ceļiem, robežvads jāierīko fiziskā barjerā.
Barjerai jābūt vismaz 15 cm augstai, un atstatumam no robežvada jābūt
35 cm.
UZMANĪBU! Neļaujiet izstrādājumam darboties uz grants.
UZMANĪBU! Uzstādot robežvadu, neveidojiet asus līkumus.
UZMANĪBU! Norobežojiet visus šķēršļus, piemēram, kokus, saknes
un akmeņus.
Robežvads jāizvieto kā cilpa ap darba zonu. Izstrādājumā esošie sensori
nosaka, kad robotizētā iekārta pietuvojas robežvadam, un robotizētā
iekārta izvēlas citu virzienu.
Visām darba zonas daļām jābūt maksimāli 40 m attālumā no robežvada.
◾
Pārliecinieties, vai visi leņķi, kādā izvietots robežvads, ir 90° vai
lielāki.
◾
Izvietojiet robežvadu apkārt ap visu darba zonu. Zonai gar
robežvadu jābūt tīrai. Noregulējiet attālumu starp robežvadu un
šķēršļiem (F attēls).
◾
Izvietojiet robežvadu 35 cm (1. gadījums) attālumā no šķēršļa, kas
ir vairāk nekā 5 cm augsts (G1 attēls).
◾
Izvietojiet robežvadu 30 cm (2. gadījums) attālumā no šķēršļa, kas
ir 1-5 cm augsts (G2 attēls).
◾
Izvietojiet robežvadu 10 cm (3. gadījums) attālumā no šķēršļa, kas
ir mazāks par 1 cm (G3 attēls).
◾
Ja bruģakmens celiņš ir vienā līmenī ar zālienu, novietojiet
robežvadu zem bruģakmens.
PIEZĪME. Ja bruģakmens platums ir vismaz 30 cm, izmantojiet funkcijai
Braukt gar vadu rūpnīcas iestatījumus, lai nopļautu visu zāli gar
bruģakmeni. Skatīt 10.6.1. Braukt gar vadu.
◾
Izvietojiet robežvadu gar vārtiem, stabiem vai žoga stabiem, lai
nodrošinātu pietiekamu atstarpi; ja robežvads atgriežas atpakaļ
caur šauru < 100 cm eju gar šauru šķērsli (< 30 cm), izmantojiet
100 cm taisnu posmu ejā, kā parādīts H attēls.
