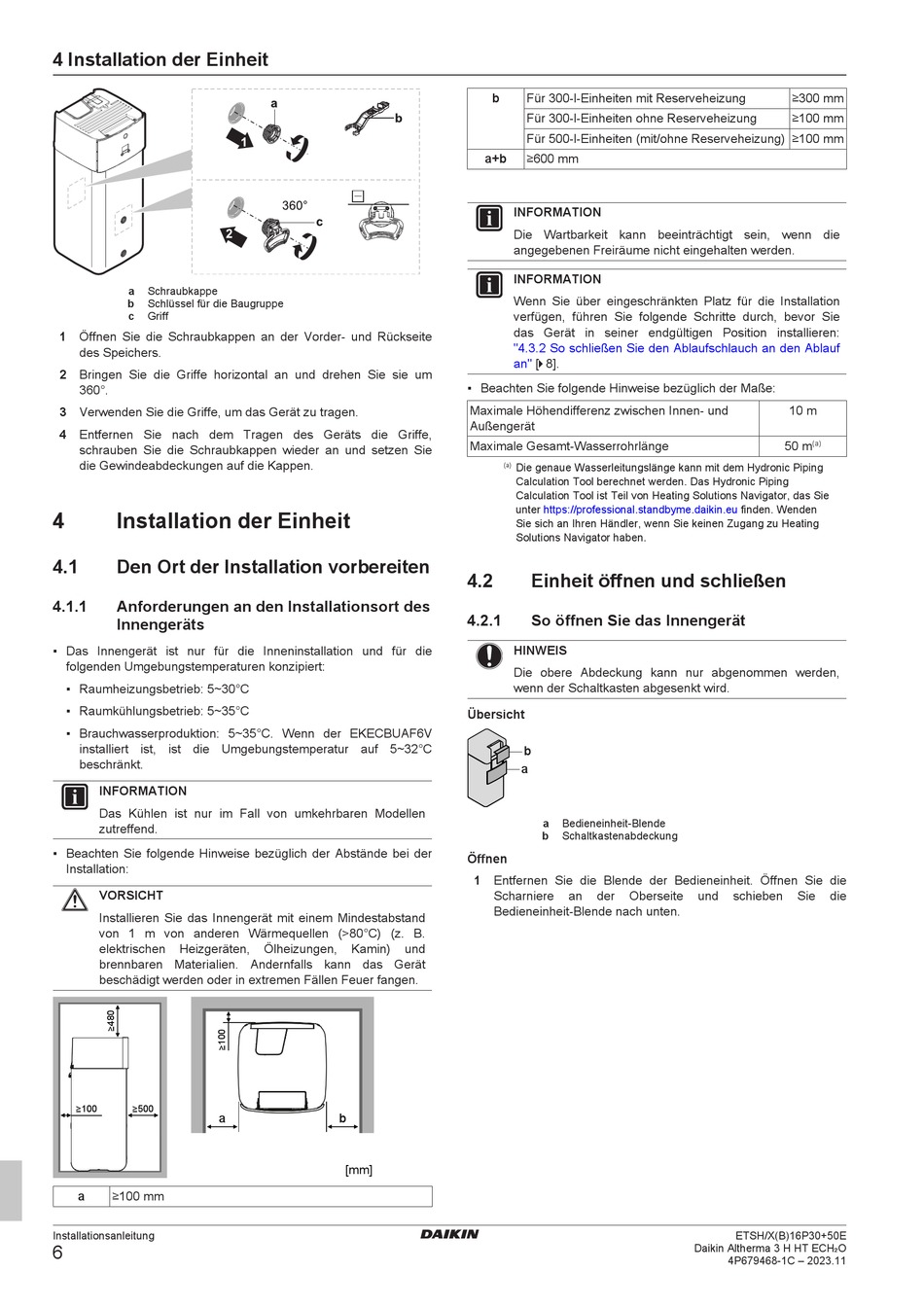

Daikin Altherma 3 H HT ECH2O ETSX16E Installationsanleitung Seite 6

Vorschau ausblenden Andere Handbücher für Altherma 3 H HT ECH2O ETSX16E:

Werbung

4 Installation der Einheit
a
Schraubkappe
b
Schlüssel für die Baugruppe
c
Griff
1 Öffnen Sie die Schraubkappen an der Vorder- und Rückseite
des Speichers.
2 Bringen Sie die Griffe horizontal an und drehen Sie sie um
360°.
3 Verwenden Sie die Griffe, um das Gerät zu tragen.
4 Entfernen Sie nach dem Tragen des Geräts die Griffe,
schrauben Sie die Schraubkappen wieder an und setzen Sie
die Gewindeabdeckungen auf die Kappen.
4
Installation der Einheit
4.1
Den Ort der Installation vorbereiten
4.1.1
Anforderungen an den Installationsort des
Innengeräts
▪ Das Innengerät ist nur für die Inneninstallation und für die
folgenden Umgebungstemperaturen konzipiert:
▪ Raumheizungsbetrieb: 5~30°C
▪ Raumkühlungsbetrieb: 5~35°C
▪ Brauchwasserproduktion: 5~35°C. Wenn der EKECBUAF6V
installiert ist, ist die Umgebungstemperatur auf 5~32°C
beschränkt.
INFORMATION
Das Kühlen ist nur im Fall von umkehrbaren Modellen
zutreffend.
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der
Installation:
VORSICHT
Installieren Sie das Innengerät mit einem Mindestabstand
von 1  m von anderen Wärmequellen (>80°C) (z.  B.
elektrischen
Heizgeräten,
brennbaren Materialien. Andernfalls kann das Gerät
beschädigt werden oder in extremen Fällen Feuer fangen.
≥100
≥500
a
a
≥100 mm
Installationsanleitung
6
Ölheizungen,
Kamin)
und
b
[mm]
b
Für 300-l-Einheiten mit Reserveheizung
Für 300-l-Einheiten ohne Reserveheizung
Für 500-l-Einheiten (mit/ohne Reserveheizung) ≥100 mm
a+b
≥600 mm
INFORMATION
Die Wartbarkeit kann beeinträchtigt sein, wenn die
angegebenen Freiräume nicht eingehalten werden.
INFORMATION
Wenn Sie über eingeschränkten Platz für die Installation
verfügen, führen Sie folgende Schritte durch, bevor Sie
das Gerät in seiner endgültigen Position installieren:
"4.3.2 So schließen Sie den Ablaufschlauch an den Ablauf
an" [ 4  8].
▪ Beachten Sie folgende Hinweise bezüglich der Maße:
Maximale Höhendifferenz zwischen Innen- und
Außengerät
Maximale Gesamt-Wasserrohrlänge
(a)
Die genaue Wasserleitungslänge kann mit dem Hydronic Piping
Calculation Tool berechnet werden. Das Hydronic Piping
Calculation Tool ist Teil von Heating Solutions Navigator, das Sie
unter
https://professional.standbyme.daikin.eu
Sie sich an Ihren Händler, wenn Sie keinen Zugang zu Heating
Solutions Navigator haben.
4.2
Einheit öffnen und schließen
4.2.1
So öffnen Sie das Innengerät
HINWEIS
Die obere Abdeckung kann nur abgenommen werden,
wenn der Schaltkasten abgesenkt wird.
Übersicht
b
a
a
Bedieneinheit-Blende
b
Schaltkastenabdeckung
Öffnen
1 Entfernen Sie die Blende der Bedieneinheit. Öffnen Sie die
Scharniere
an
der
Oberseite
Bedieneinheit-Blende nach unten.
≥300 mm
≥100 mm
10 m
(a)
50 m
finden. Wenden
und
schieben
Sie
die
ETSH/X(B)16P30+50E
Daikin Altherma 3 H HT ECH₂O
4P679468-1C – 2023.11
