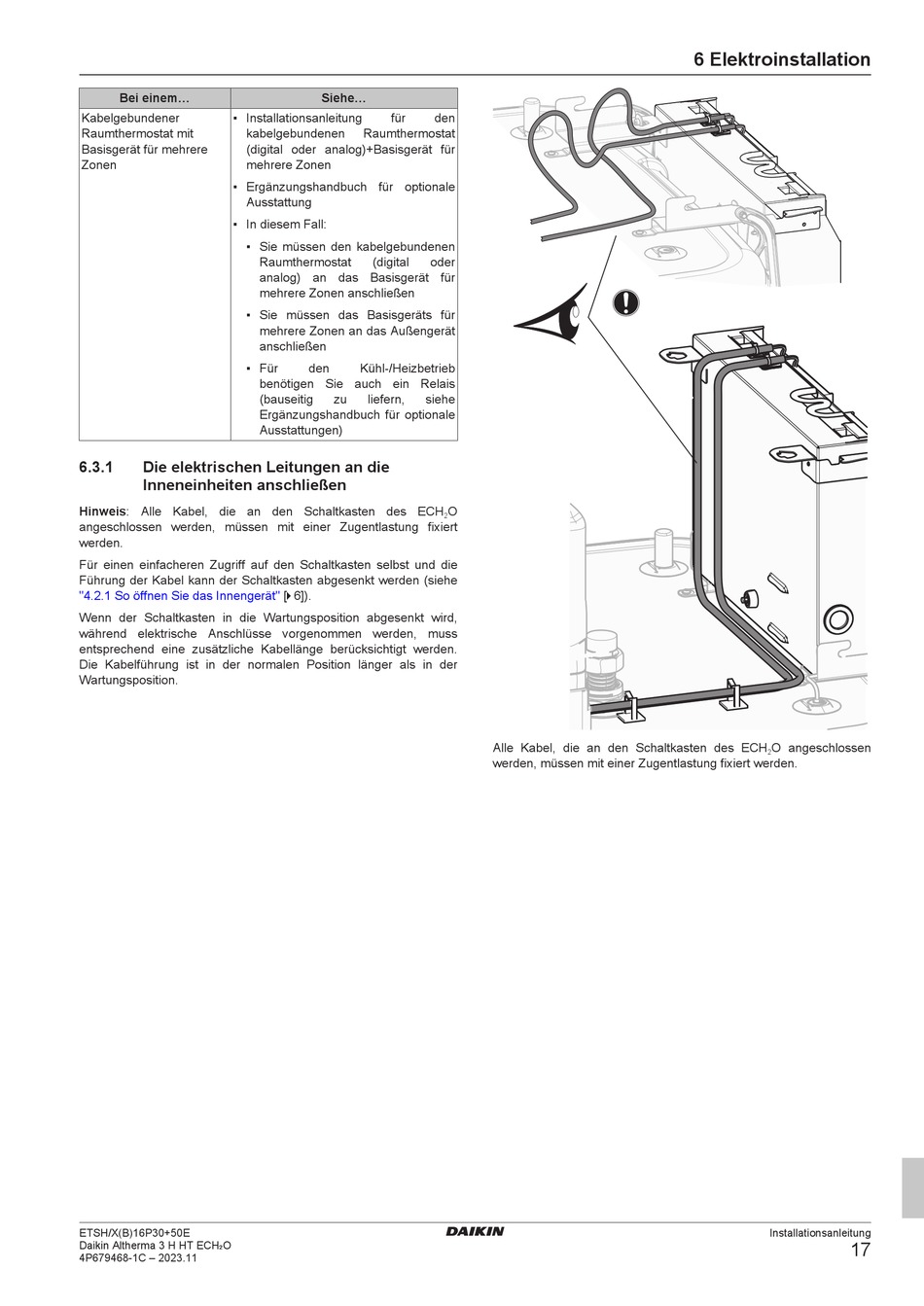

Daikin Altherma 3 H HT ECH2O ETSX16E Installationsanleitung Seite 17

Bei einem...
Kabelgebundener ▪ Installationsanleitung
Raumthermostat mit kabelgebundenen
Basisgerät für mehrere (digital oder analog)+Basisgerät für
Zonen mehrere Zonen
▪ Ergänzungshandbuch für optionale
Ausstattung
▪ In diesem Fall:
▪ Sie müssen den kabelgebundenen
▪ Sie müssen das Basisgeräts für
▪ Für
6.3.1 Die elektrischen Leitungen an die
Inneneinheiten anschließen
Hinweis: Alle Kabel, die an den Schaltkasten des ECH
angeschlossen werden, müssen mit einer Zugentlastung fixiert
werden.
Für einen einfacheren Zugriff auf den Schaltkasten selbst und die
Führung der Kabel kann der Schaltkasten abgesenkt werden (siehe
Innengerät" [ 4 6]).
"4.2.1 So öffnen Sie das
Wenn der Schaltkasten in die Wartungsposition abgesenkt wird,
während elektrische Anschlüsse vorgenommen werden, muss
entsprechend eine zusätzliche Kabellänge berücksichtigt werden.
Die Kabelführung ist in der normalen Position länger als in der
Wartungsposition.
ETSH/X(B)16P30+50E
Daikin Altherma 3 H HT ECH₂O
4P679468-1C – 2023.11
Siehe...
für
Raumthermostat
Raumthermostat (digital oder
analog) an das Basisgerät für
mehrere Zonen anschließen
mehrere Zonen an das Außengerät
anschließen
den Kühl-/Heizbetrieb
benötigen Sie auch ein Relais
(bauseitig zu liefern, siehe
Ergänzungshandbuch für optionale
Ausstattungen)
den
O
2
Alle Kabel, die an den Schaltkasten des ECH
werden, müssen mit einer Zugentlastung fixiert werden.
6 Elektroinstallation
O angeschlossen
2
