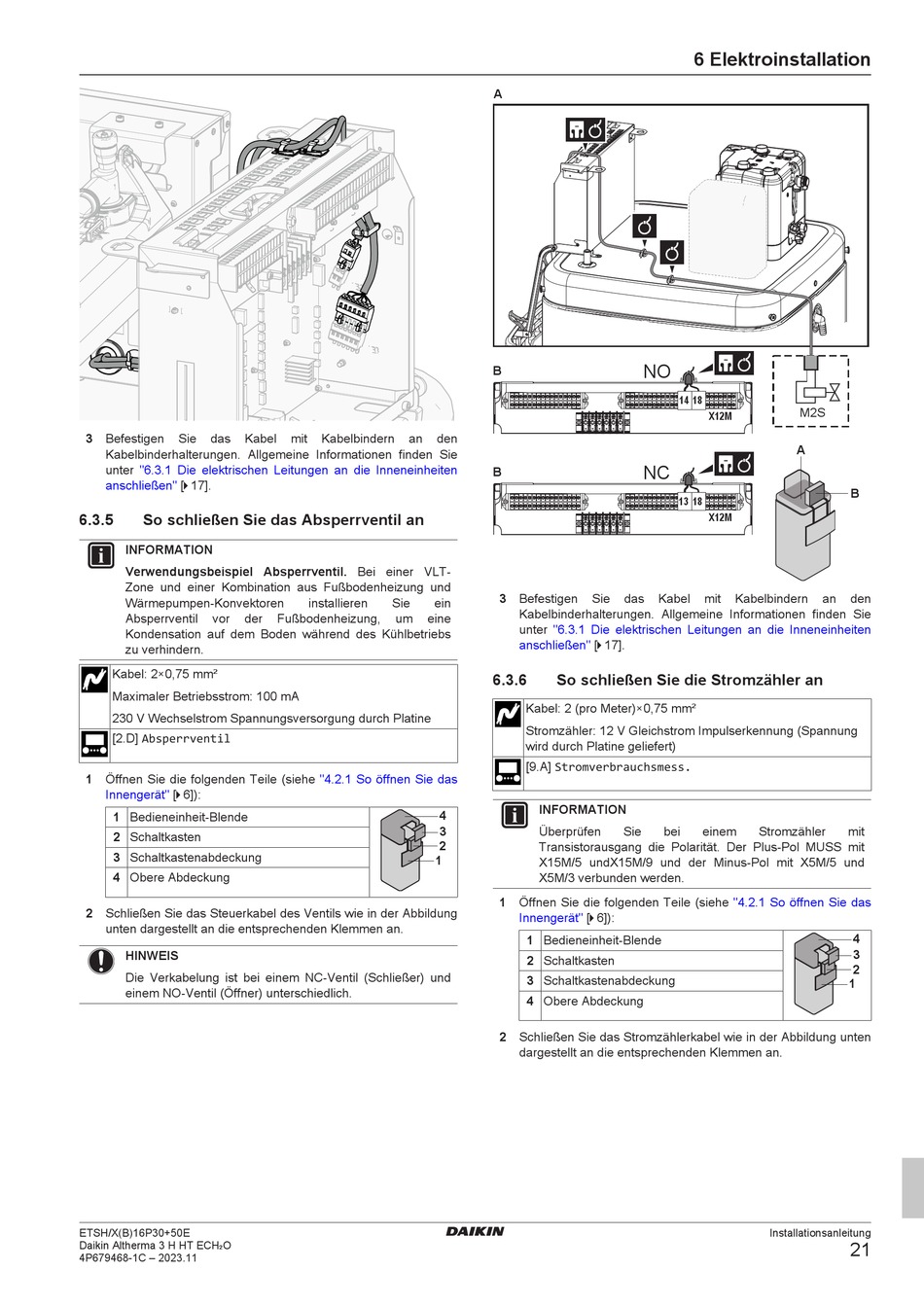

Daikin Altherma 3 H HT ECH2O ETSX16E Installationsanleitung Seite 21

3 Befestigen Sie das Kabel
Kabelbinderhalterungen. Allgemeine Informationen finden Sie
unter "6.3.1 Die elektrischen Leitungen an die Inneneinheiten
anschließen" [ 4 17].
6.3.5 So schließen Sie das Absperrventil an
INFORMATION
Verwendungsbeispiel Absperrventil. Bei einer VLT-
Zone und einer Kombination aus Fußbodenheizung und
Wärmepumpen-Konvektoren
Absperrventil vor der
Kondensation auf dem Boden während des Kühlbetriebs
zu verhindern.
Kabel: 2×0,75 mm²
Maximaler Betriebsstrom: 100 mA
230 V Wechselstrom Spannungsversorgung durch Platine
[2.D] Absperrventil
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 6]):
1 Bedieneinheit-Blende
2 Schaltkasten
3 Schaltkastenabdeckung
4 Obere Abdeckung
2 Schließen Sie das Steuerkabel des Ventils wie in der Abbildung
unten dargestellt an die entsprechenden Klemmen an.
HINWEIS
Die Verkabelung ist bei einem NC-Ventil (Schließer) und
einem NO-Ventil (Öffner) unterschiedlich.
ETSH/X(B)16P30+50E
Daikin Altherma 3 H HT ECH₂O
4P679468-1C – 2023.11
mit Kabelbindern an den
installieren Sie ein
Fußbodenheizung, um eine
"4.2.1 So öffnen Sie das
4
3
2
1
A
NO
B
NC
B
3 Befestigen Sie das Kabel
Kabelbinderhalterungen. Allgemeine Informationen finden Sie
unter "6.3.1 Die elektrischen Leitungen an die Inneneinheiten
anschließen" [ 4 17].
6.3.6 So schließen Sie die Stromzähler an
Kabel: 2 (pro Meter)×0,75 mm²
Stromzähler: 12 V Gleichstrom Impulserkennung (Spannung
wird durch Platine geliefert)
[9.A] Stromverbrauchsmess.
INFORMATION
Überprüfen Sie bei
Transistorausgang die Polarität. Der Plus-Pol MUSS mit
X15M/5 undX15M/9 und der Minus-Pol mit X5M/5 und
X5M/3 verbunden werden.
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 6]):
1 Bedieneinheit-Blende
2 Schaltkasten
3 Schaltkastenabdeckung
4 Obere Abdeckung
2 Schließen Sie das Stromzählerkabel wie in der Abbildung unten
dargestellt an die entsprechenden Klemmen an.
6 Elektroinstallation
14 18
M2S
X 2M 1
A
B
13 18
X 2M 1
mit Kabelbindern an den
einem Stromzähler mit
"4.2.1 So öffnen Sie das
2
1
Installationsanleitung
21
4
3
