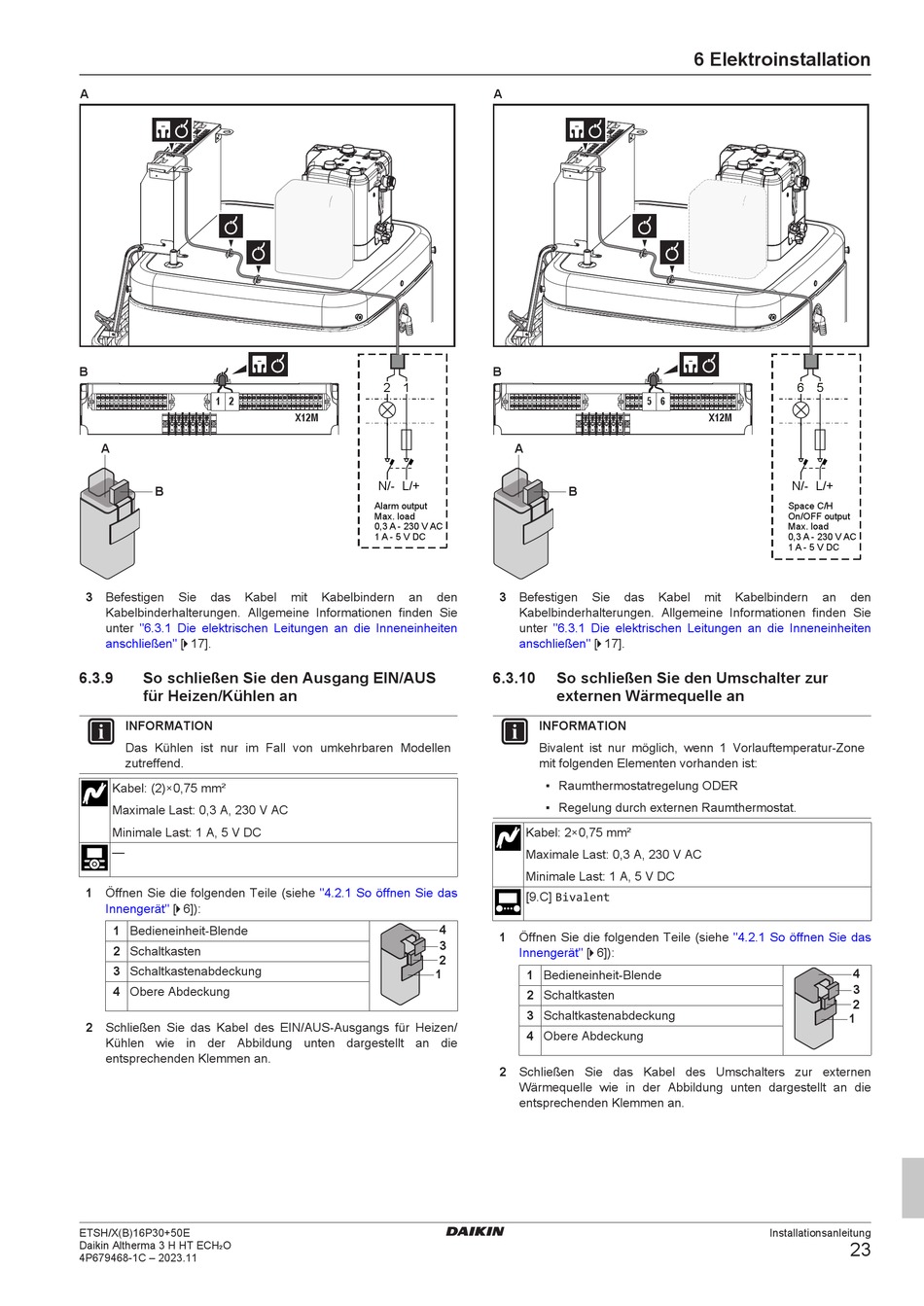

Daikin Altherma 3 H HT ECH2O ETSX16E Installationsanleitung Seite 23

A
B
1 2
A
B
3 Befestigen Sie das Kabel
Kabelbinderhalterungen. Allgemeine Informationen finden Sie
unter "6.3.1 Die elektrischen Leitungen an die Inneneinheiten
anschließen" [ 4 17].
6.3.9 So schließen Sie den Ausgang EIN/AUS
für Heizen/Kühlen an
INFORMATION
Das Kühlen ist nur im Fall von umkehrbaren Modellen
zutreffend.
Kabel: (2)×0,75 mm²
Maximale Last: 0,3 A, 230 V AC
Minimale Last: 1 A, 5 V DC
—
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 6]):
1 Bedieneinheit-Blende
2 Schaltkasten
3 Schaltkastenabdeckung
4 Obere Abdeckung
2 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/
Kühlen wie in der Abbildung unten dargestellt an die
entsprechenden Klemmen an.
ETSH/X(B)16P30+50E
Daikin Altherma 3 H HT ECH₂O
4P679468-1C – 2023.11
2 1
X 2M 1
N/- L/+
Alarm output
Max. load
0,3 A - 230 V AC
1 A - 5 V DC
mit Kabelbindern an den
"4.2.1 So öffnen Sie das
4
3
2
1
A
B
5 6
A
B
3 Befestigen Sie das Kabel
Kabelbinderhalterungen. Allgemeine Informationen finden Sie
unter "6.3.1 Die elektrischen Leitungen an die Inneneinheiten
anschließen" [ 4 17].
6.3.10 So schließen Sie den Umschalter zur
externen Wärmequelle an
INFORMATION
Bivalent ist nur möglich, wenn 1 Vorlauftemperatur-Zone
mit folgenden Elementen vorhanden ist:
▪ Raumthermostatregelung ODER
▪ Regelung durch externen Raumthermostat.
Kabel: 2×0,75 mm²
Maximale Last: 0,3 A, 230 V AC
Minimale Last: 1 A, 5 V DC
[9.C] Bivalent
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 6]):
1 Bedieneinheit-Blende
2 Schaltkasten
3 Schaltkastenabdeckung
4 Obere Abdeckung
2 Schließen Sie das Kabel des Umschalters zur externen
Wärmequelle wie in der Abbildung unten dargestellt an die
entsprechenden Klemmen an.
6 Elektroinstallation
6 5
X 2M 1
N/- L/+
Space C/H
On/OFF output
Max. load
0,3 A - 230 V AC
1 A - 5 V DC
mit Kabelbindern an den
"4.2.1 So öffnen Sie das
4
3
2
1
Installationsanleitung
23
