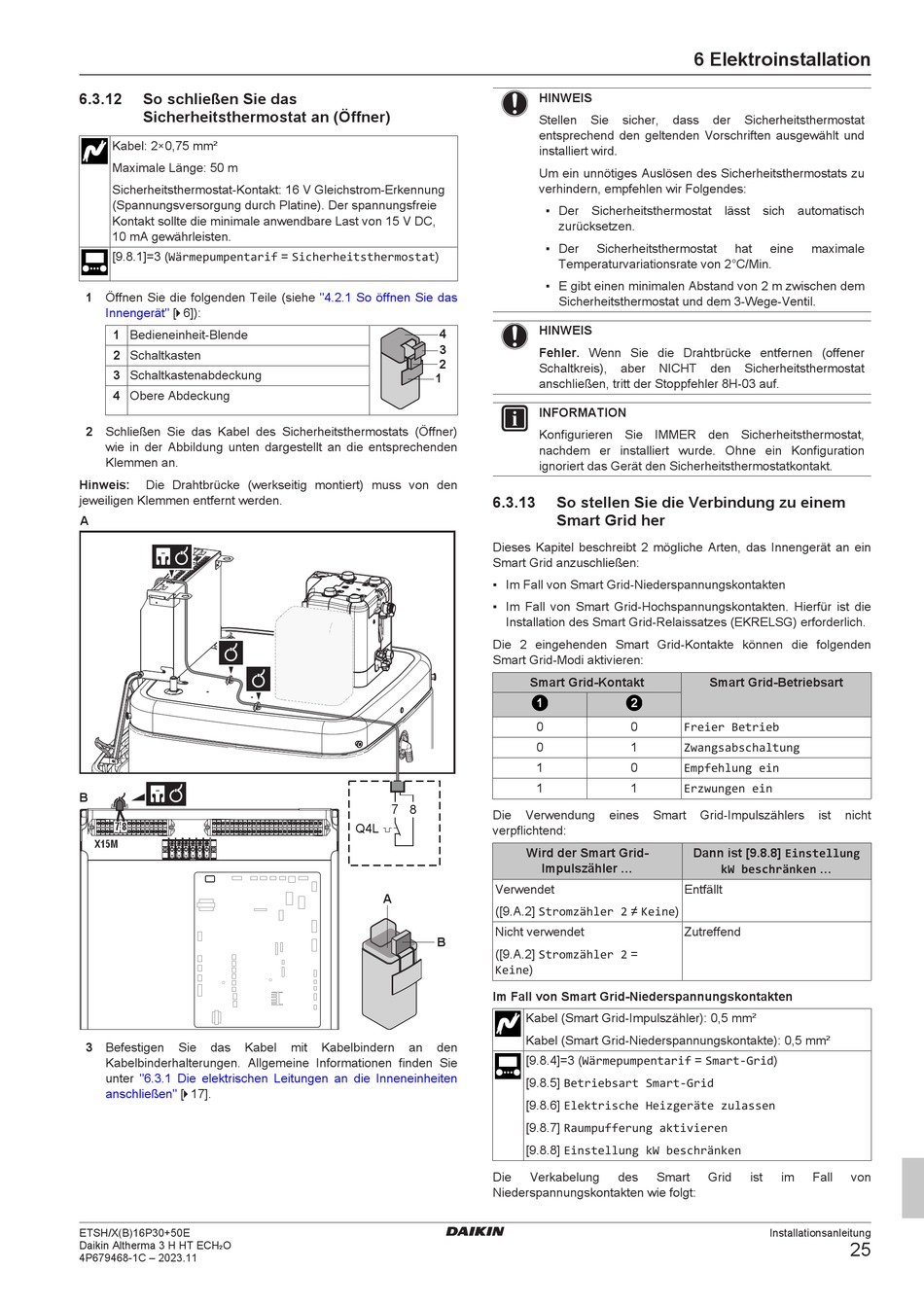

6.3.12 So schließen Sie das
Sicherheitsthermostat an (Öffner)
Kabel: 2×0,75 mm²
Maximale Länge: 50 m
Sicherheitsthermostat-Kontakt: 16 V Gleichstrom-Erkennung
(Spannungsversorgung durch Platine). Der spannungsfreie
Kontakt sollte die minimale anwendbare Last von 15 V DC,
10 mA gewährleisten.
[9.8.1]=3 (Wärmepumpentarif = Sicherheitsthermostat)
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 6]):
1 Bedieneinheit-Blende
2 Schaltkasten
3 Schaltkastenabdeckung
4 Obere Abdeckung
2 Schließen Sie das Kabel des Sicherheitsthermostats (Öffner)
wie in der Abbildung unten dargestellt an die entsprechenden
Klemmen an.
Hinweis: Die Drahtbrücke (werkseitig montiert) muss von den
jeweiligen Klemmen entfernt werden.
A
B
7 8
X 5M 1
3 Befestigen Sie das Kabel
Kabelbinderhalterungen. Allgemeine Informationen finden Sie
unter "6.3.1 Die elektrischen Leitungen an die Inneneinheiten
anschließen" [ 4 17].
ETSH/X(B)16P30+50E
Daikin Altherma 3 H HT ECH₂O
4P679468-1C – 2023.11
"4.2.1 So öffnen Sie das
4
3
2
1
7
8
Q4L
A
B
mit Kabelbindern an den
HINWEIS
Stellen Sie sicher,
entsprechend den geltenden Vorschriften ausgewählt und
installiert wird.
Um ein unnötiges Auslösen des Sicherheitsthermostats zu
verhindern, empfehlen wir Folgendes:
▪ Der Sicherheitsthermostat lässt sich automatisch
zurücksetzen.
▪ Der Sicherheitsthermostat
Temperaturvariationsrate von 2°C/Min.
▪ E gibt einen minimalen Abstand von 2 m zwischen dem
Sicherheitsthermostat und dem 3-Wege-Ventil.
HINWEIS
Fehler. Wenn Sie die Drahtbrücke entfernen (offener
Schaltkreis), aber NICHT
anschließen, tritt der Stoppfehler 8H-03 auf.
INFORMATION
Konfigurieren Sie IMMER den Sicherheitsthermostat,
nachdem er installiert wurde. Ohne ein Konfiguration
ignoriert das Gerät den Sicherheitsthermostatkontakt.
6.3.13 So stellen Sie die Verbindung zu einem
Smart Grid her
Dieses Kapitel beschreibt 2 mögliche Arten, das Innengerät an ein
Smart Grid anzuschließen:
▪ Im Fall von Smart Grid-Niederspannungskontakten
▪ Im Fall von Smart Grid-Hochspannungskontakten. Hierfür ist die
Installation des Smart Grid-Relaissatzes (EKRELSG) erforderlich.
Die 2 eingehenden Smart Grid-Kontakte können die folgenden
Smart Grid-Modi aktivieren:
Smart Grid-Kontakt
1 2
0 0
0 1
1 0
1 1
Die Verwendung eines Smart
verpflichtend:
Wird der Smart Grid-
Impulszähler ...
Verwendet
([9.A.2] Stromzähler 2 ≠ Keine)
Nicht verwendet
([9.A.2] Stromzähler 2 =
Keine)
Im Fall von Smart Grid-Niederspannungskontakten
Kabel (Smart Grid-Impulszähler): 0,5 mm²
Kabel (Smart Grid-Niederspannungskontakte): 0,5 mm²
[9.8.4]=3 (Wärmepumpentarif = Smart-Grid)
[9.8.5] Betriebsart Smart-Grid
[9.8.6] Elektrische Heizgeräte zulassen
[9.8.7] Raumpufferung aktivieren
[9.8.8] Einstellung kW beschränken
Die Verkabelung des Smart
Niederspannungskontakten wie folgt:
