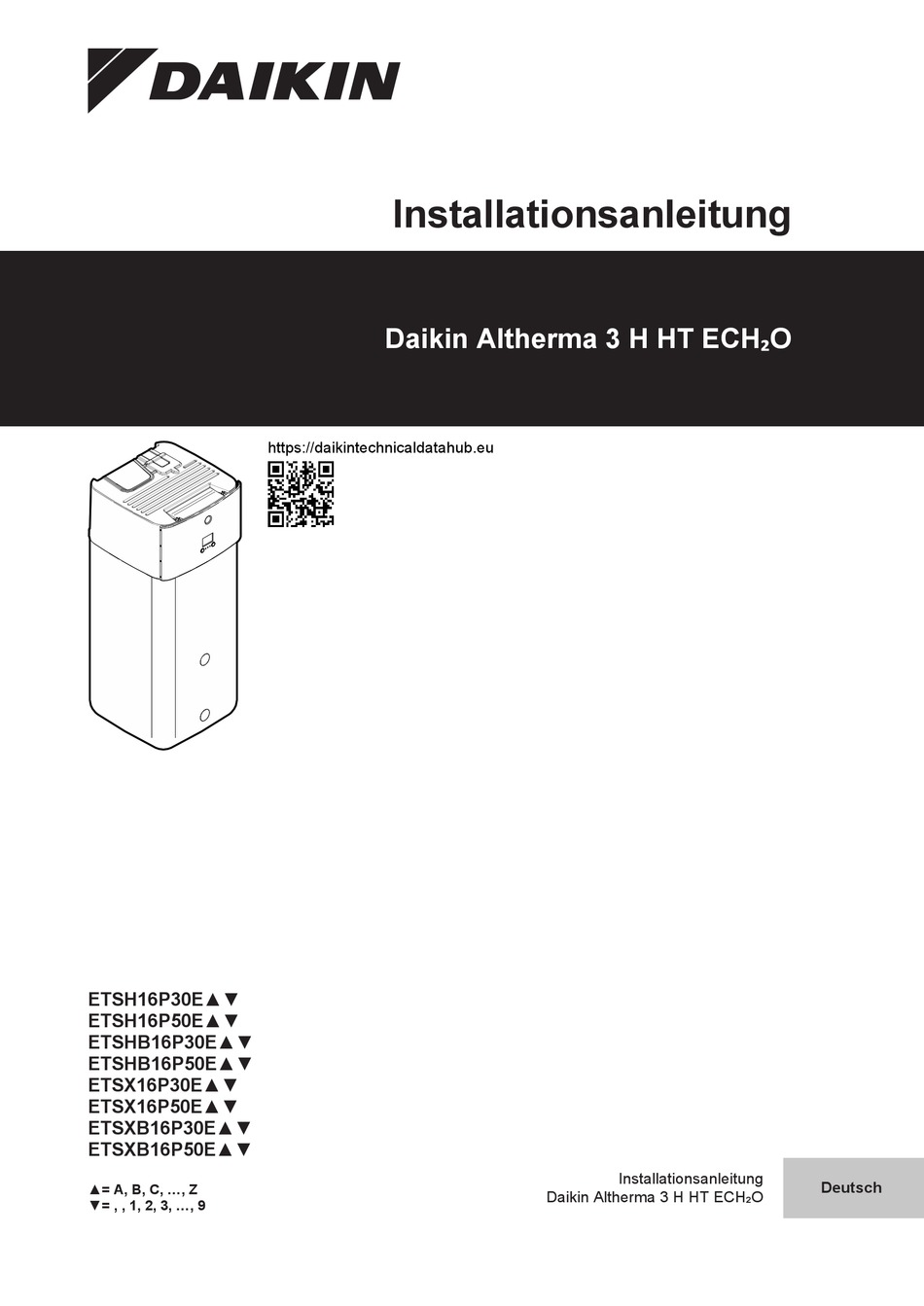

Installationsanleitung
Daikin Altherma 3 H HT ECH₂O
https://daikintechnicaldatahub.eu
ETSH16P30E▲▼
ETSH16P50E▲▼
ETSHB16P30E▲▼
ETSHB16P50E▲▼
ETSX16P30E▲▼
ETSX16P50E▲▼
ETSXB16P30E▲▼
ETSXB16P50E▲▼
Installationsanleitung
Deutsch
▲= A, B, C, ..., Z
Daikin Altherma 3 H HT ECH₂O
▼= , , 1, 2, 3, ..., 9
Werbung
Verwandte Anleitungen für Daikin Altherma 3 H HT ECH2O ETSX16E
Inhaltszusammenfassung für Daikin Altherma 3 H HT ECH2O ETSX16E
- Seite 1 Installationsanleitung Daikin Altherma 3 H HT ECH₂O https://daikintechnicaldatahub.eu ETSH16P30E▲▼ ETSH16P50E▲▼ ETSHB16P30E▲▼ ETSHB16P50E▲▼ ETSX16P30E▲▼ ETSX16P50E▲▼ ETSXB16P30E▲▼ ETSXB16P50E▲▼ Installationsanleitung Deutsch ▲= A, B, C, …, Z Daikin Altherma 3 H HT ECH₂O ▼= , , 1, 2, 3, …, 9...
- Seite 2 6.3.15 So schließen Sie den Solareingang an....... 28 Verwenden Sie die Suchfunktion , um Ihr Modell zu finden. 6.3.16 So schließen Sie den Brauchwasserausgang an ..28 7 Konfiguration Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 3 Materialien. Andernfalls kann das Gerät Die jüngsten Überarbeitungen der gelieferten Dokumentation sind beschädigt werden oder in extremen Fällen Feuer fangen. möglicherweise verfügbar auf der regionalen Website Daikin oder bei Ihrem Fachhändler. Öffnen und Schließen des Geräts (siehe "4.2 Einheit öffnen und schließen" [ 4 6])
- Seite 4 ▪ Bei der festen Verkabelung sind die elektrischen Anschlüsse herzustellen. ▪ Alle beschafften Teile alle Elektroinstallationen MÜSSEN geltenden gesetzlichen Vorschriften entsprechen. WARNUNG Für Stromversorgungskabel IMMER mehradrige Kabel verwenden. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 5 Solange der Speicher leer ist, ist das Innengerät kopflastig. Sichern Sie das Gerät entsprechend und transportieren Sie es nur mithilfe der Griffe. Wenn die optionale Reserveheizung (EKECBU*) installiert ist, lesen Installationsanleitung Reserveheizung nach. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 6 1 m von anderen Wärmequellen (>80°C) (z. B. elektrischen Heizgeräten, Ölheizungen, Kamin) brennbaren Materialien. Andernfalls kann das Gerät beschädigt werden oder in extremen Fällen Feuer fangen. ≥100 ≥500 [mm] ≥100 mm Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 7 Innengeräts. Senken Sie für einen einfacheren Zugang auf die Vorderseite den Schaltkasten am Gerät wie folgt ab: Voraussetzung: Die Blende des Raumbedienmoduls wurde entfernt. 1 Lösen Sie die Schrauben. 2 Heben Sie den Schaltkasten an. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 8 Überlaufwasser aus dem Wasserspeicher sowie Wasser, das sich in der Ablaufwanne sammelt, muss abgelassen werden. Sie müssen die Ablaufschläuche an einen geeigneten Ablauf gemäß der geltenden Gesetzgebung anschließen. 1 Öffnen Sie die Schraubkappe. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 9 Durchflussmenge NICHT an der Bedieneinheit angezeigt. In diesem Fall kann die minimale Durchflussmenge mit Hilfe des Pumpentests überprüft werden (überprüfen Sie, dass die Bedieneinheit NICHT den Fehler 7H anzeigt). ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 10 Gegendrehmoment anwenden. 2 Entfernen Sie die thermische Isolierung des Hydraulikblocks. Öffnen Sie das Entlüftungsventil an der Pumpe um eine Umdrehung. Bringen Sie danach die thermische Isolierung wieder am Hydraulikblock an. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 11 Punkten. HINWEIS Ein Druckentlastungsventil (bauseitig zu liefern) mit einem Öffnungsdruck von maximal 10 Bar (=1 MPa) muss am Anschluss für den Kaltwassereinlass entsprechend der geltenden Vorschriften installiert werden. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 12 2 Bereiten Sie das Entlüften gemäß den Anweisungen vor (siehe durch" [ 4 40]). "8.2.2 So führen Sie eine Entlüftung 3 Öffnen Sie den Wasserhahn. 4 Öffnen Sie das Füll- und Ablassventil und überwachen Sie das Manometer. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 13 Platzen: Glykol schützt Rohrleitungen vor dem Platzen, jedoch NICHT die Flüssigkeit in den Rohrleitungen vor dem Einfrieren. ▪ Schutz Einfrieren: Glykol schützt Flüssigkeit in den Rohrleitungen vor dem Einfrieren. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 14 Hahnwasserfluss so hoch wie möglich ist. 3 Halten Sie die Heißwasserhähne offen und lassen Sie die Kaltwasserzufuhr laufen, bis keine Luft mehr über die Hähne entweicht. 4 Überprüfen Sie das System auf Undichtigkeiten. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 15 Isolierung der Außenwasserleitungen Brauchwasserpumpe Siehe "6.3.7 So schließen Sie die Siehe Installationsanleitung Außengeräts oder an" [ 4 22]. Brauchwasserpumpe Referenzhandbuch für den Monteur. Alarmausgang Siehe "6.3.8 So schließen Sie den an" [ 4 22]. Alarmausgang ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 16 ▪ [2.A] Externer Thermostattyp Kabelgebundener ▪ Installationsanleitung für Für die Zusatzzone: Raumthermostat ohne kabelgebundenen Raumthermostat ▪ [3.A] Externer Thermostattyp Basisgerät für mehrere ▪ Ergänzungshandbuch für optionale Zonen ▪ [3.9] (schreibgeschützt) Steuerung Ausstattung Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 17 Die Kabelführung ist in der normalen Position länger als in der Wartungsposition. Alle Kabel, die an den Schaltkasten des ECH O angeschlossen werden, müssen mit einer Zugentlastung fixiert werden. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 18 [9.8] Wärmepumpentarif 2 Schaltkasten 3 Schaltkastenabdeckung 4 Obere Abdeckung 2 Schließen Sie die Hauptstromversorgung an. Bei Normaltarif-Netzanschluss Verbindungskabel Kabel: (3+GND)×1,5 mm² Stromversorgung Kabel: 1N+GND für das Innengerät Maximaler Betriebsstrom 6,3 A — Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 19 Kabel EKECBU*9W 3N~ 400 V (4+GND)×2,5 mm² (Minimum) [9.3] Reserveheizung WARNUNG Reserveheizung MUSS über eine dedizierte Stromversorgung verfügen MUSS durch Sicherheitsmaßnahmen geschützte werden, die durch die entsprechende Gesetzgebung vorgegeben sind. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 20 1N~, 50 Hz 230 V AC 3 Schaltkastenabdeckung 4 Obere Abdeckung 2 Schließen Sie die beiden Anschlusskabel der Reserveheizung EKECBU* wie in der folgenden Darstellung gezeigt an die entsprechenden Anschlüsse an. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 21 Die Verkabelung ist bei einem NC-Ventil (Schließer) und 3 Schaltkastenabdeckung einem NO-Ventil (Öffner) unterschiedlich. 4 Obere Abdeckung 2 Schließen Sie das Stromzählerkabel wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 22 2 Schließen Sie das Kabel des Alarmausgangs wie in der Abbildung unten dargestellt an die entsprechenden Klemmen 2 Schließen Sie das Kabel der Brauchwasserpumpe an die entsprechenden Klemmen wie in der Abbildung unten dargestellt an. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 23 Kühlen wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. 2 Schließen Sie das Kabel des Umschalters zur externen Wärmequelle wie in der Abbildung unten dargestellt an die entsprechenden Klemmen an. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 24 4 Obere Abdeckung 2 Bringen Sie den Schaltkasten-Metalleinsatz an. 4 Befestigen Kabel Kabelbindern Kabelbinderhalterungen. Allgemeine Informationen finden Sie unter "6.3.1 Die elektrischen Leitungen an die Inneneinheiten anschließen" [ 4 17]. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 25 "6.3.1 Die elektrischen Leitungen an die Inneneinheiten [9.8.5] Betriebsart Smart-Grid anschließen" [ 4 17]. [9.8.6] Elektrische Heizgeräte zulassen [9.8.7] Raumpufferung aktivieren [9.8.8] Einstellung kW beschränken Verkabelung Smart Grid Fall Niederspannungskontakten wie folgt: ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 26 Kabel (Smart Grid-Hochspannungskontakte): 1 mm² [9.8.4]=3 (Wärmepumpentarif = Smart-Grid) [9.8.5] Betriebsart Smart-Grid [9.8.6] Elektrische Heizgeräte zulassen [9.8.7] Raumpufferung aktivieren [9.8.8] Einstellung kW beschränken Verkabelung Smart Grid Fall Hochspannungskontakten wie folgt: Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 27 X12M.24 X15M.5 X15M.6 4 Schließen Sie die Niederspannungskabel wie folgt an: 2× 2× 9 10 X 5M.10 X 5M X 5M.9 5 Schließen Sie die Hochspannungskabel wie folgt an: ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 28 4 17]. 6.3.16 So schließen Sie den Brauchwasserausgang an Kabel: 2×0,75 mm² Maximaler Betriebsstrom: 0,3 A, 230 V AC — 1 Öffnen Sie die folgenden Teile (siehe "4.2.1 So öffnen Sie das Innengerät" [ 4 6]): Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 29 Dieses Kapitel erläutert nur die Grundkonfiguration. Ausführlichere Erklärungen sowie Hintergrundinformationen finden Monteur- Referenzhandbuch. Warum Wenn Sie das System NICHT korrekt konfigurieren, arbeitet es möglicherweise NICHT erwartungsgemäß. Konfiguration beeinflusst folgende Punkte: ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 30 "So ändern Sie die Datum Zugriffserlaubnisstufe" [ 4 29]. Code Beschreibung 2 Gehen Sie zu [9.I]: Monteureinstellungen > [7.2] Nicht Einstellen der lokalen Uhrzeit und des Übersicht der Einstellungen. zutreffend Datums Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 31 VLT-Hauptzone der Benutzer dies über den Fehler-Hauptmenübildschirm aktiviert. Energiebedarf niedrig halten, empfehlen wir, Notbetrieb auf Auto-SH reduziert/Brauchwasser aus zu setzen, wenn das Haus über längere Zeit unbeaufsichtigt ist. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 32 Zusatzkessel installiert ist, empfiehlt Mit Glykol gefülltes System: Ist Nicht [E-0D] Daikin, die zweite Stufe der Reserveheizung NICHT zu zutreffend das System mit Glykol gefüllt? deaktivieren, weil sich dies stark auf die erforderliche Zeit ▪ 0: Nein zum Erwärmen des Speichers auswirken würde.
- Seite 33 Während des witterungsgeführten Betriebs kann der Benutzer die 0: Fußbodenheizung Maximal 55°C Variabel Wassertemperatur um maximal 10°C nach oben oder unten 1: Ventilator- Maximal 55°C Variabel verstellen. Konvektor 2: Heizkörper Maximal 70°C Fest 10°C ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 34 Gebäudes, abhängt, kann die Kurve durch einen Monteur oder den empfehlen wir eine minimale Speichertemperatur von Benutzer angepasst werden. 35°C. Arten der witterungsgeführten Kurve Es gibt 2 Arten der witterungsgeführten Kurven: Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 35 : Kühlen Hauptzone oder Zusatzzone Fahren Sie mit der nächsten Temperatur fort. ▪ : Brauchwasser Bestätigen Sie die Änderungen und fahren Sie fort. X1, X2 Beispiel für die Außenumgebungstemperatur ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 36 ▪ [5.E] Speicher > Typ witterungsgeführte Kurve Kalt Warm ↓ ↑ ↓ ↑ Beschränkung: Nur für Monteure verfügbar. Warm — ↓ — ↓ Warm Kalt ↑ ↓ ↑ ↓ Warm Warm ↓ ↓ ↓ ↓ Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 37 ▪ 1: 1 Kontakt ▪ 2: 2 Kontakte 7.4.3 Information Händlerinformation Der Monteur kann hier seine Kontaktnummer eintragen. Code Beschreibung [8.3] Nicht Nummer, die die Benutzer bei zutreffend Problemen anrufen können. ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 38 Mischzonen-System Zusatzzonen-Pumpe - konstante Drehzahl Hauptzonen-Pumpe - konstante Drehzahl Umschaltzeit Mischventil Gilt nur für die schwedische Sprache. INFORMATION Abhängig von den gewählten Monteureinstellungen und Gerätetyp sind Einstellungen sichtbar/ ausgeblendet. Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 39 ▪ Überprüfen Sie, ob die obere Abdeckung mit den Schrauben gesichert wurde (Schrauben der oberen So führen Sie einen Aktor-Testlauf durch Abdeckung). Das Außengerät ist ordnungsgemäß montiert. Unterboden-Estrich-Austrocknung Die Unterboden-Estrich-Austrocknung wird gestartet (falls erforderlich). ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 40 ▪ Bivalenz-Signal-Test So stoppen Sie den Testlauf manuell: — ▪ Alarmausgang-Test 1 Rufen Sie im Menü Stopp Testlauf auf. ▪ K/H-Signal-Test 2 Wählen Sie zur Bestätigung OK. ▪ BW-Pumpe-Test Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 41 Die Missachtung dieses Hinweises führt zu Rissen im Estrich. HINWEIS Damit Estrich-Aufheizung mittels Unterbodenheizung gestartet werden kann, stellen Sie sicher, dass die folgenden Einstellungen vorgenommen wurden: ▪ [4‑00]=1 ▪ [C‑02]=0 ▪ [D‑01]=0 ▪ [4‑08]=0 ▪ [4‑01]≠1 ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 42 10 Technische Daten Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). 10.1 Rohrleitungsplan: Innengerät B1PW 3D136050 B Innengerät Bauseitige Installation Optionales WASSEREINLASS für Raumheizung/Kühlen (Schraubverbindung, 1")
- Seite 43 # Smart Grid-Versorgung Add LWT Zusatz-Vorlauftemperatur S6S~S9S * Digitaleingänge für Leistungsbeschränkung On/OFF thermostat (wired) EIN/AUS-Thermostat S10S~S11S # Smart Grid-Niederspannungskontakt (verdrahtet) S12S Eingang des Gaszählers On/OFF thermostat (wireless) EIN/AUS-Thermostat (drahtlos) ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 44 Für Niederspannungs-Smart Grid SWB2 Schaltkasten For safety thermostat Für Sicherheitsthermostat For smartgrid Für Smart Grid Gas meter Gasmesser Inrush Einschaltstrom Max. load Maximale Belastung Normally closed Öffner Normally open Schließer Installationsanleitung ETSH/X(B)16P30+50E Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 45 Nur für Fernbedienungs- 2-adrig X15M: 11-12 A14P: P1-P2 Raumbedienmodul Leistungsbegrenzung Raumbedienmodul A8P: X801M: 4-5 Kommunikation Bedarfseingang 4 Signal 2-adrig 2x0,75 Nur für LAN-Adapter A13P: P1-P2 Raumbedienmodul Kommunikation 4D132247 B ETSH/X(B)16P30+50E Installationsanleitung Daikin Altherma 3 H HT ECH₂O 4P679468-1C – 2023.11...
- Seite 48 4P679468-1 C 0000000C 4P679468-1C 2023.11 Verantwortung für Energie und Umwelt...
