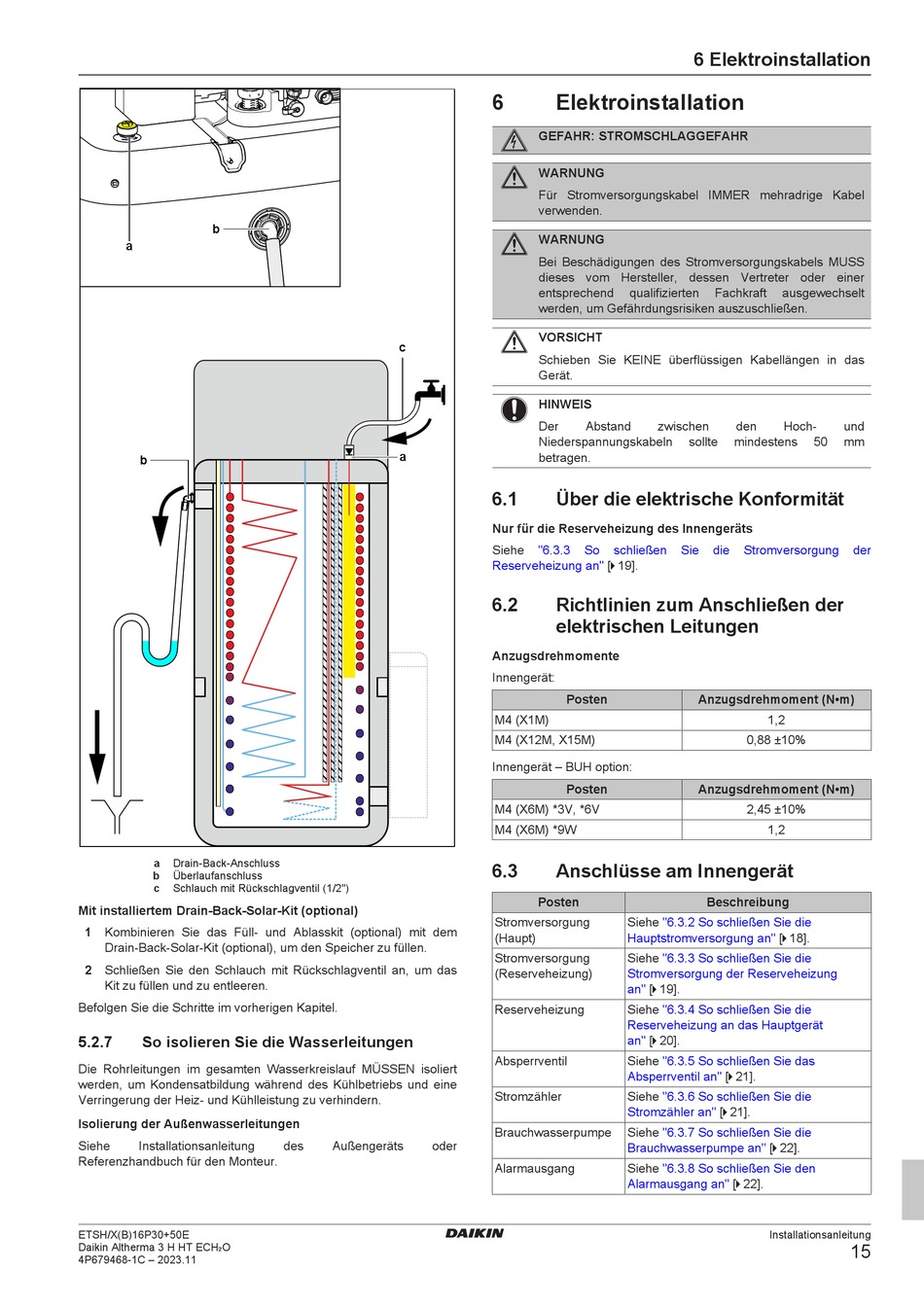

Daikin Altherma 3 H HT ECH2O ETSX16E Installationsanleitung Seite 15

b
a
b
a Drain-Back-Anschluss
b Überlaufanschluss
c Schlauch mit Rückschlagventil (1/2")
Mit installiertem Drain-Back-Solar-Kit (optional)
1 Kombinieren Sie das Füll- und Ablasskit (optional) mit dem
Drain-Back-Solar-Kit (optional), um den Speicher zu füllen.
2 Schließen Sie den Schlauch mit Rückschlagventil an, um das
Kit zu füllen und zu entleeren.
Befolgen Sie die Schritte im vorherigen Kapitel.
5.2.7 So isolieren Sie die Wasserleitungen
Die Rohrleitungen im gesamten Wasserkreislauf MÜSSEN isoliert
werden, um Kondensatbildung während des Kühlbetriebs und eine
Verringerung der Heiz- und Kühlleistung zu verhindern.
Isolierung der Außenwasserleitungen
Siehe Installationsanleitung
Referenzhandbuch für den Monteur.
ETSH/X(B)16P30+50E
Daikin Altherma 3 H HT ECH₂O
4P679468-1C – 2023.11
c
a
des Außengeräts oder
6 Elektroinstallation
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Für Stromversorgungskabel IMMER mehradrige Kabel
verwenden.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
VORSICHT
Schieben Sie KEINE überflüssigen Kabellängen in das
Gerät.
HINWEIS
Der Abstand zwischen
Niederspannungskabeln
betragen.
6.1 Über die elektrische Konformität
Nur für die Reserveheizung des Innengeräts
Siehe "6.3.3 So schließen
an" [ 4 19].
Reserveheizung
6.2 Richtlinien zum Anschließen der
elektrischen Leitungen
Anzugsdrehmomente
Innengerät:
Posten
M4 (X1M)
M4 (X12M, X15M)
Innengerät – BUH option:
Posten
M4 (X6M) *3V, *6V
M4 (X6M) *9W
6.3 Anschlüsse am Innengerät
Posten
Stromversorgung Siehe "6.3.2 So schließen Sie die
(Haupt) Hauptstromversorgung
Stromversorgung Siehe "6.3.3 So schließen Sie die
(Reserveheizung) Stromversorgung der Reserveheizung
an" [ 4 19].
Reserveheizung Siehe "6.3.4 So schließen Sie die
Reserveheizung an das Hauptgerät
an" [ 4 20].
Absperrventil Siehe "6.3.5 So schließen Sie das
Absperrventil
Stromzähler Siehe "6.3.6 So schließen Sie die
Stromzähler
Brauchwasserpumpe Siehe "6.3.7 So schließen Sie die
Brauchwasserpumpe
Alarmausgang Siehe "6.3.8 So schließen Sie den
Alarmausgang
6 Elektroinstallation
Fachkraft ausgewechselt
den Hoch- und
sollte mindestens 50 mm
Sie die Stromversorgung der
Anzugsdrehmoment (N•m)
1,2
0,88 ±10%
Anzugsdrehmoment (N•m)
2,45 ±10%
1,2
Beschreibung
an" [ 4 18].
an" [ 4 21].
an" [ 4 21].
an" [ 4 22].
an" [ 4 22].
