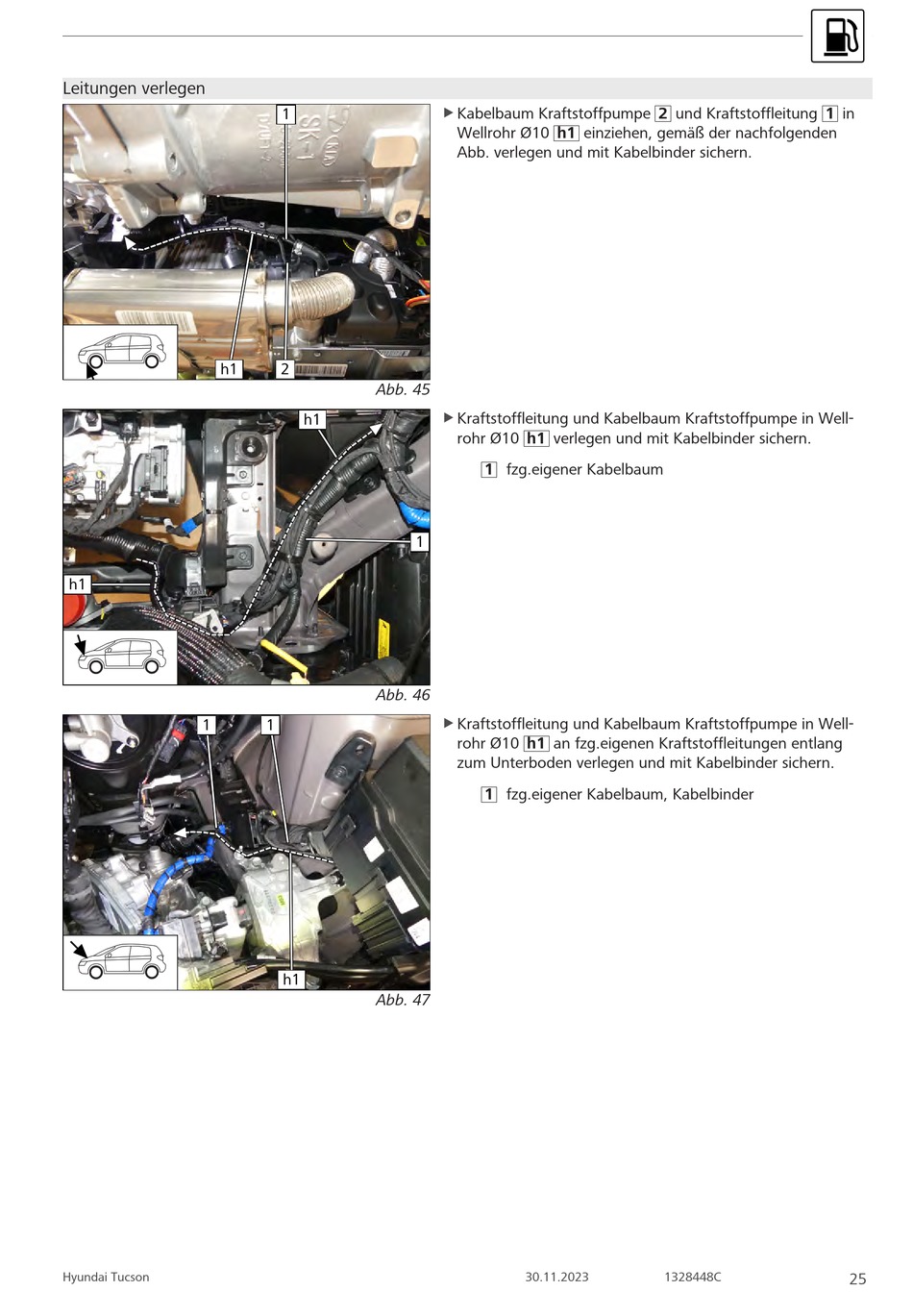

Webasto Thermo Top Evo Einbaudokumentation Seite 25

Leitungen verlegen
h1
h1
1
Hyundai Tucson
1
2
Abb. 45
h1
1
Abb. 46
1
h1
Abb. 47
u Kabelbaum Kraftstoffpumpe 2 und Kraftstoffleitung 1 in
Wellrohr Ø10 h1 einziehen, gemäß der nachfolgenden
Abb. verlegen und mit Kabelbinder sichern.
Kraftstoffleitung und Kabelbaum Kraftstoffpumpe in Well-
u
rohr Ø10 h1 verlegen und mit Kabelbinder sichern.
1 fzg.eigener Kabelbaum
Kraftstoffleitung und Kabelbaum Kraftstoffpumpe in Well-
u
rohr Ø10 h1 an fzg.eigenen Kraftstoffleitungen entlang
zum Unterboden verlegen und mit Kabelbinder sichern.
1 fzg.eigener Kabelbaum, Kabelbinder
30.11.2023 1328448C
25
