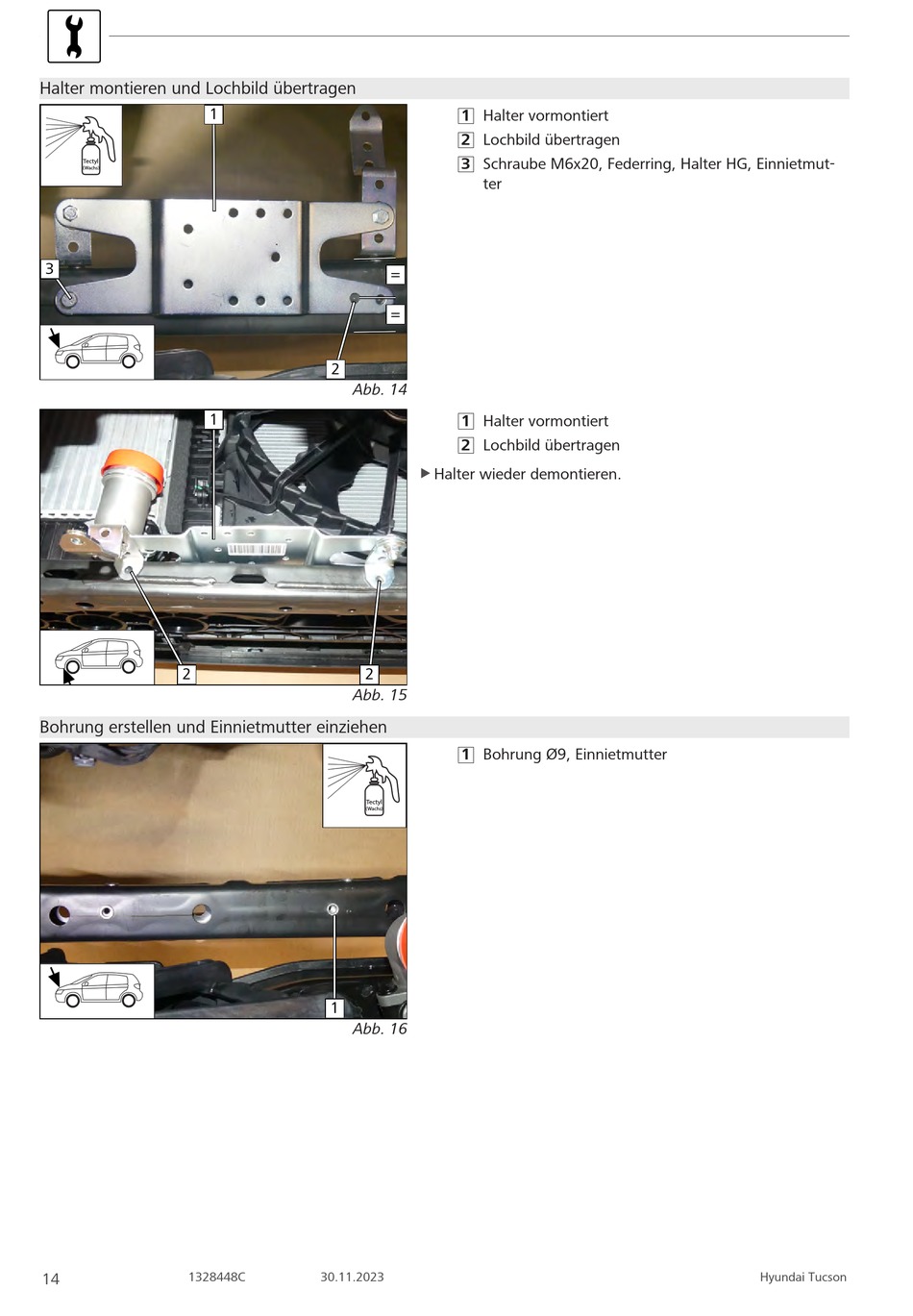

Halter montieren und Lochbild übertragen
1
Tectyl
(Wachs)
3
1
2
Bohrung erstellen und Einnietmutter einziehen
1328448C
14
1 Halter vormontiert
2 Lochbild übertragen
3 Schraube M6x20, Federring, Halter HG, Einnietmut-
ter
=
=
2
Abb. 14
1 Halter vormontiert
2 Lochbild übertragen
u
Halter wieder demontieren.
2
Abb. 15
1 Bohrung Ø9, Einnietmutter
Tectyl
(Wachs)
1
Abb. 16
30.11.2023
Hyundai Tucson
