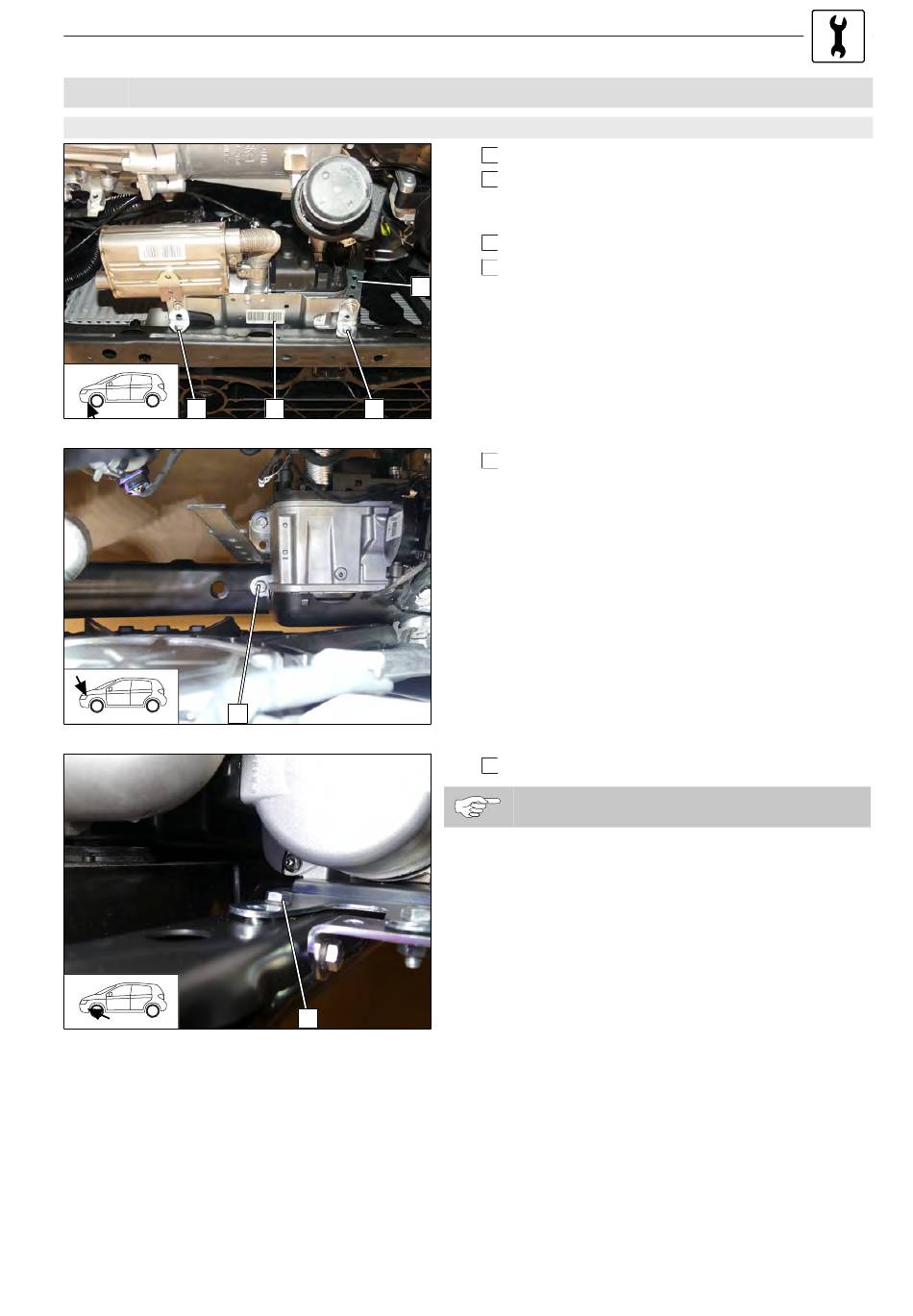

Webasto Thermo Top Evo Einbaudokumentation Seite 21

8.3 Montage Heizgerät
Heizgerät montieren
4
1
Hyundai Tucson
1
3 2
Abb. 35
Abb. 36
1
Abb. 37
1 Lochband Brennluftansaugschalldämpfer
2 Schraube M6x20, Federring, Winkel, Lochband
Brennluftansaugschalldämpfer, Einnietmutter, lose
montieren
3 HG vormontiert
4 Schraube M6x20, Federring, Lochband, Einnietmut-
ter, lose montieren
1 Schraube M6x20, Federring, Halter, Einnietmutter,
lose montieren
1 Schraube M6x20, Federring, Halter, Einnietmutter
Alle losen Schraubverbindungen festziehen.
