Webasto Thermo Top Evo Einbaudokumentation Seite 10

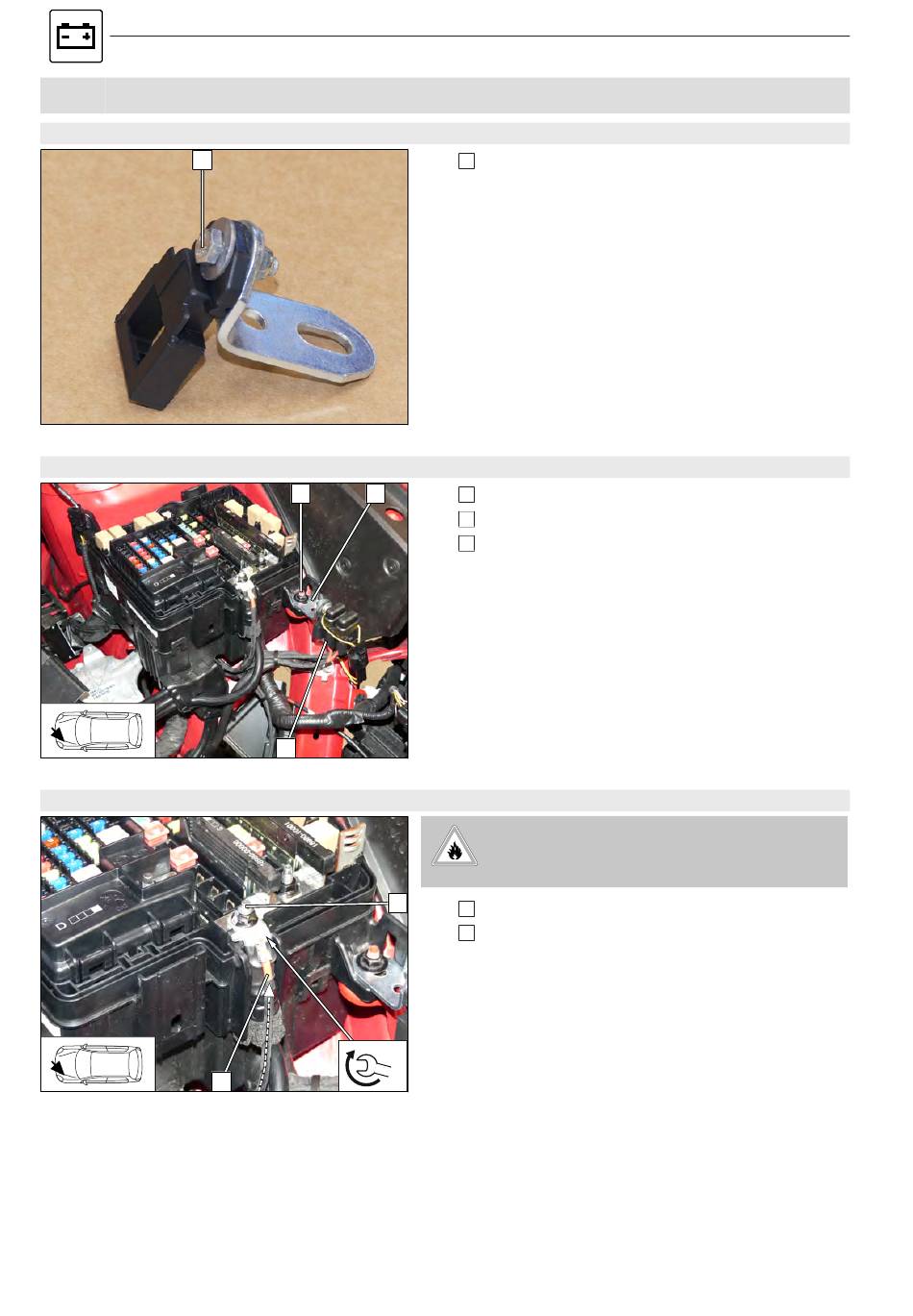

7 Elektrik Motorraum
Sicherungshalter Motorraum vorbereiten
1
SH2 montieren
Plusleitung montieren
1328448C
10
Abb. 3
1 2
3
Abb. 4
Nm
2
Abb. 5
30.11.2023
1 Schraube M5x16, Karosseriescheibe, Halteplatte
SH2, Winkel, Karosseriescheibe, Mutter
1 fzg.eigener Stehbolzen
2 vormontierter Winkel, fzg.eigene Mutter
3 SH2 mit F1/F2
GEFAHR
Anzugsdrehmoment beachten
1
1 fzg.eigener Plusstützpunkt
2 Plusleitung
!
Hyundai Tucson
