Webasto Thermo Top Evo Einbaudokumentation Seite 23

1
2

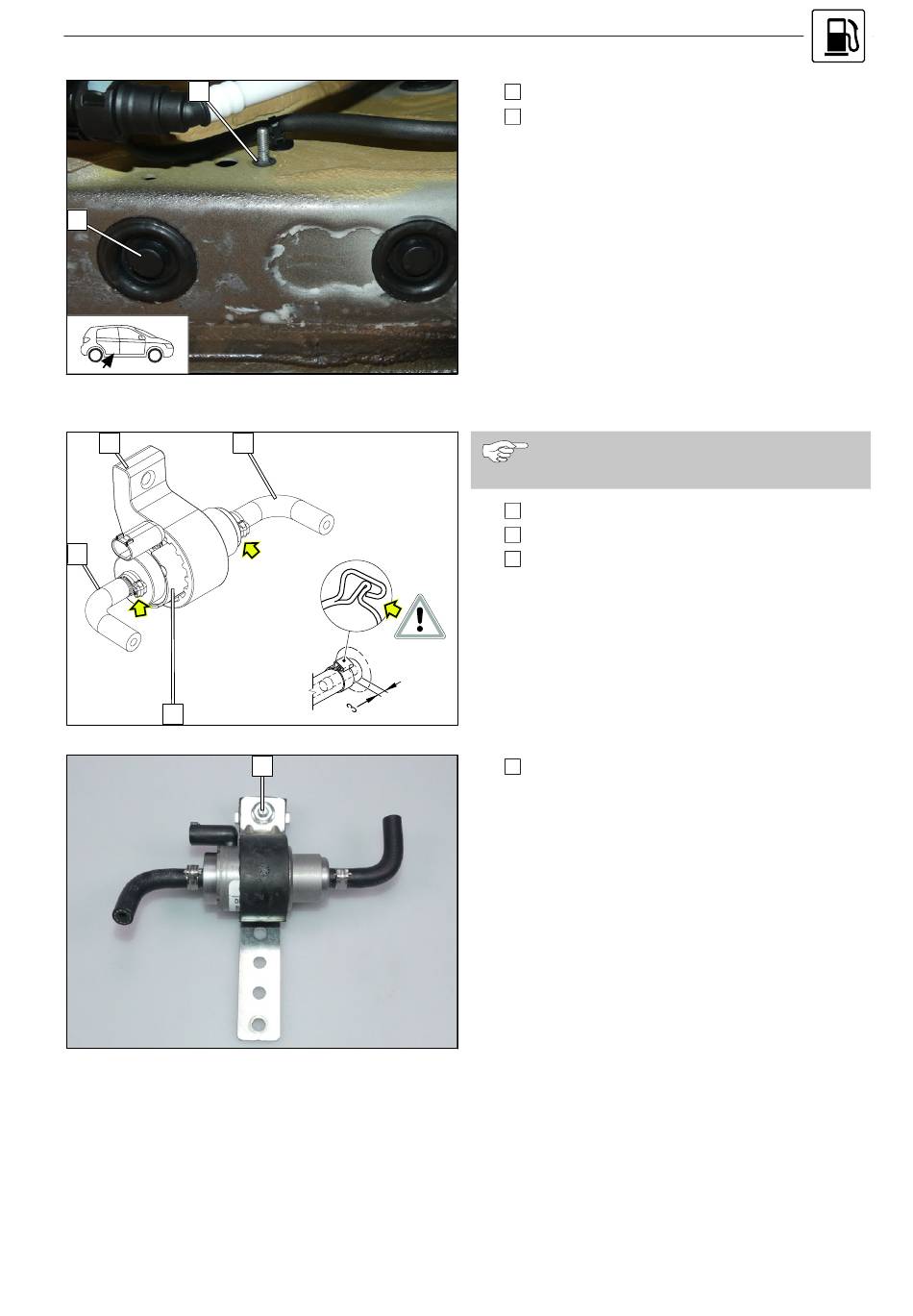

Kraftstoffpumpe vormontieren
1
2
A
3
VW Golf VIII
Abb. 39
2
A
A
Abb. 40
1
Abb. 41
1 Schraubensicherung
2 Verschlussstopfen montiert
Ausrichtung von Kraftstoffpumpe und -schläu-
chen erfolgt anschließend bei der Montage.
1 Aufnahme Kraftstoffpumpe
2 Formschlauch 90°, Schelle Ø10
3 Kraftstoffpumpe
1 Schraube M6x25, Lochband, Aufnahme Kraft-
stoffpumpe, Stützwinkel, Bundmutter
08.10.2020 1328170AA
23
