Messanzeige - Proceq Pundit Bedienungsanleitung

Temperatur Trockener Beton
10 °C – 30 °C 1.0 (keine Korrektur)
60 °C 1.05
40 °C 1.02
0 °C 0.99
-4 °C 0.98
Der Korrekturfaktor wird auf Berechnungen der Impulsgeschwindigkeit
angewendet. Die gemessene Laufzeit bleibt davon unberührt.
Amplitudenanalyse
Markierung
Bei Auswahl dieser Option wird eine Markierung zur Erfassung der Am-
plitude des empfangenen Signals aktiviert (siehe „3.6 Messung mit dem
Pundit PL-200").
Flächenscan
Raster X: Rasterabstände für die X-Achse einstellen.
Raster Y: Rasterabstände für die Y-Achse einstellen.
Messzähler X: Anzahl der in X-Richtung durchzuführenden Messungen
einstellen.
Messzähler Y: Anzahl der in Y-Richtung durchzuführenden Messungen
einstellen.
Farbschema: Farbschema auswählen (kann zu einem späteren Zeit-
punkt im Explorer angepasst werden).
10
Ergebnis: Auswahl der darzustellenden Messparameter.
Frischbeton
Automatischer Farbbereich: An oder aus. Wird dieser nicht ausgewählt,
1.0 (keine Korrektur)
können die minimalen und maximalen Einstellungen für den Farbbereich
1.04
festgelegt werden. Eine Anpassung ist auch zu einem späteren Zeitpunkt
1.02
im Explorer möglich. Wenn der Maximalwert niedriger als der Minimal-
wert eingestellt wird, können die Farben auch invertiert werden.
0.99
0.92
Datenprotokollierung
Intervall: Intervall zwischen den Messungen auswählen.(Der Mindestin-
tervall beträgt eine Minute).
Anzahl Ereignisse – bis Test abgeschlossen ist. (Die maximale Anzahl
der Ereignisse ist 3000).
Mittelwertberechnung: Ermittelt die Zahl der Messungen, die in jedem
Intervall vorzunehmen und deren Mittelwert zu berechnen ist.
Ergebnis: Laufzeit oder Impulsgeschwindigkeit auswählen.
Abstand zwischen den Schallköpfen: Muss eingestellt werden, wenn
die Impulsgeschwindigkeit als Einheit für die Testergebnisse ausgewählt
wurde.
3.4

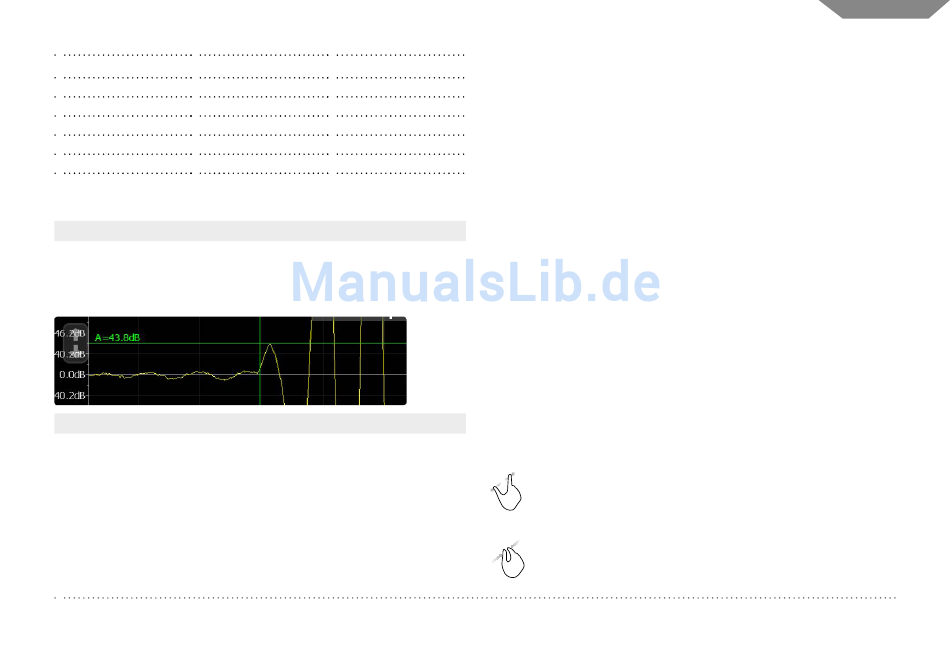

Die Standard-Messanzeige ist auf Seite 10 dargestellt. Alle Einstellungen
sind direkt von der Messanzeige aus zugänglich.
Darstellung vergrössern/verkleinern

Messanzeige

Die Darstellung der Messanzeige kann durch Auseinanderzie-
hen von Daumen und Zeigefinger auf dem Bildschirm vergrös-
sert werden. Diese Bewegung kann sowohl in horizontale als
auch in vertikale Richtung ausgeführt werden.
Die Darstellung der Messanzeige kann durch Zusammenzie-
hen von Daumen und Zeigefinger auf dem Bildschirm verklei-
nert werden.
