PlayStation®4/PlayStation®5 – Xbox One/Xbox Series – PC

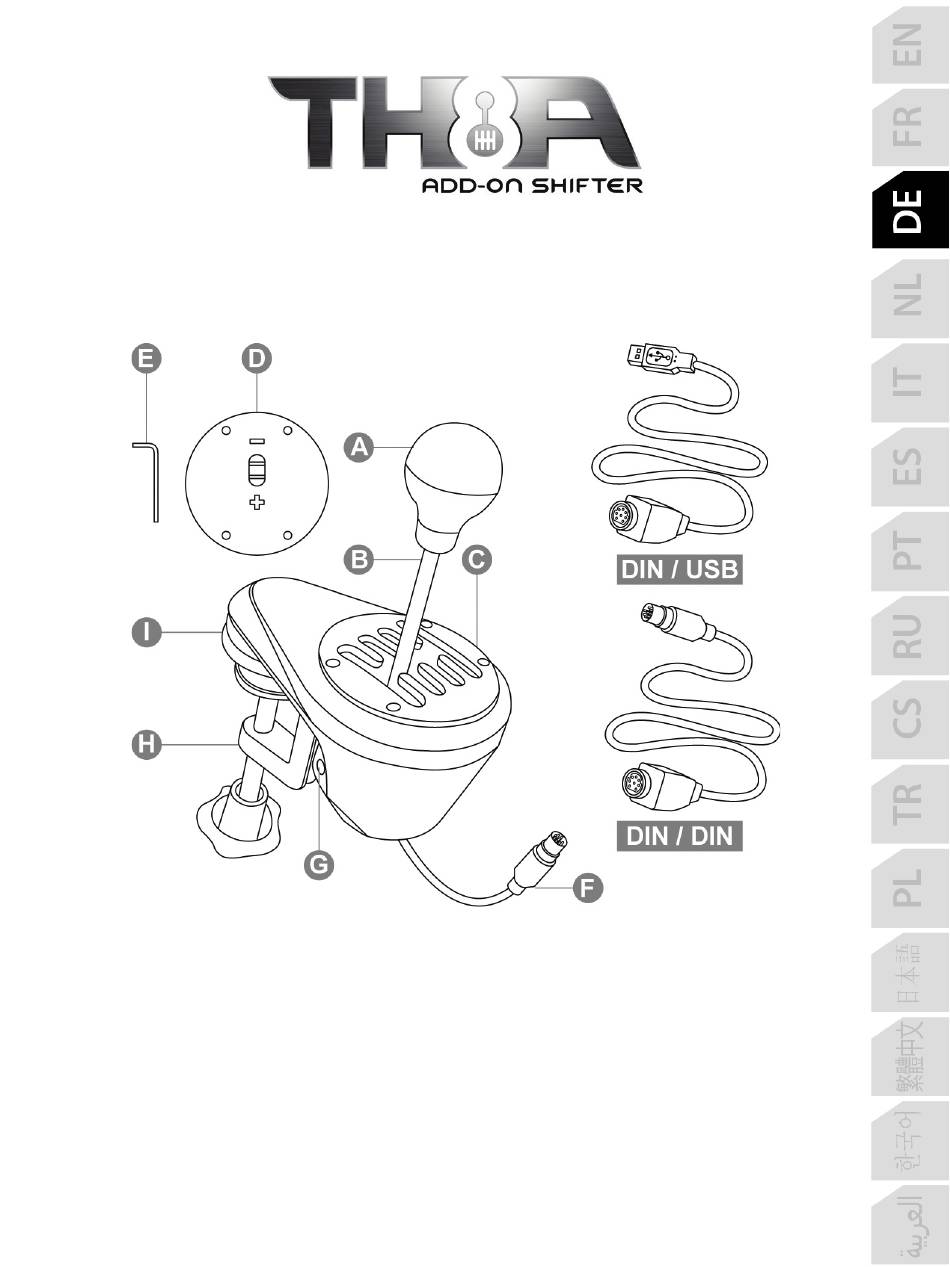

TECHNISCHE FEATURES
A Abnehmbarer Schaltkopf
(werksseitig nicht montiert)
B Schaltstange
C Anpaßbare "H-Schaltung (7+1)" Schaltplatte
(werksseitig vormontiert)
D Anpaßbare "Sequenzielle (+/-)"Schaltplatte
(werksseitig nicht montiert)
E 2.5 mm Inbusschlüssel (enthalten)
Benutzerhandbuch
F
Kabel und DIN-Stecker
G
Interne Spannschraube
H
Anpaßbares Klemmsystem
I
"Schraubgewinde" zur Cockpitmontage
DIN/USB
Abnehmbares DIN/USB Kabel
DIN/DIN
Abnehmbares DIN/DIN Kabel
1/18

Werbung

loading

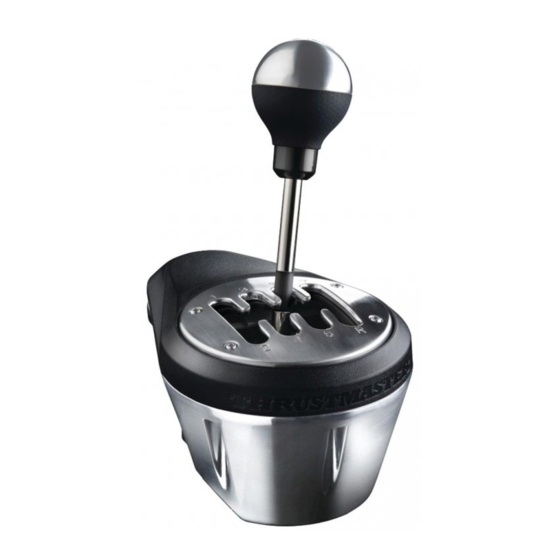

Verwandte Anleitungen für Thrustmaster TH8A

Inhaltszusammenfassung für Thrustmaster TH8A

  • Seite 1 PlayStation®4/PlayStation®5 – Xbox One/Xbox Series – PC Benutzerhandbuch TECHNISCHE FEATURES A Abnehmbarer Schaltkopf Kabel und DIN-Stecker Interne Spannschraube (werksseitig nicht montiert) B Schaltstange Anpaßbares Klemmsystem C Anpaßbare “H-Schaltung (7+1)” Schaltplatte “Schraubgewinde” zur Cockpitmontage (werksseitig vormontiert) D Anpaßbare “Sequenzielle (+/-)”Schaltplatte DIN/USB Abnehmbares DIN/USB Kabel DIN/DIN Abnehmbares DIN/DIN Kabel...
  • Seite 2 WARNUNG Bevor Sie dieses Produkt in Gebrauch nehmen, lesen Sie sich dieses Handbuch sorgfältig durch. Heben Sie dieses Handbuch für zukünftiges Nachlesen auf. Warnung – Elektrischer Schlag * Bewahren Sie dieses Produkt an einem trockenen Ort auf und setzen es weder Staub noch direktem Sonnenlicht aus.
  • Seite 3 MONTIEREN DES SCHALTKOPFES 1. Um den Schaltkopf (A) auf dessen Schaltstange (B) zu montieren: Drehen Sie den Schaltkopf im Uhrzeigersinn. 2. Um den Schaltkopf abzuschrauben: Drehen Sie den Schaltkopf gegen den Uhrzeigersinn. ANSCHRAUBEN ABSCHRAUBEN MONTIEREN DER GANGSCHALTUNG Optimierte Montage für jedweden Anbautyp: Tische, Schreibtische oder Regale von 1 bis 55 mm Dicke via des Klemmsystems (H).
  • Seite 4 Positionierung und drehen des Klemmsystems (kann um 360° gedreht werden) 1. Benutzen Sie den beigelegten 2.5 mm Inbusschlüssel (E) und lösen ein wenig die 3 Schrauben, die das Klemmsystem (H) in Position halten. Das Klemmsystem (und demnach die ganze Gangschaltung) kann nun manuell um 360° gedreht werden.
  • Seite 5 Stellen Sie sicher, daß die “M6” Schrauben nicht zu lang sind, da diese sonst den oberen Teil der Gangschaltungsnase perforieren und beschädigen könnten. Zum Einbau der Gangschaltung in ein Cockpit ist unter https://support.thrustmaster.com (klicken Sie auf Lenkräder / TH8A Shifter und wählen dann Benutzerhandbuch) eine Montageschablone erhältlich. 5/18...
  • Seite 6 POSITIONIERUNG UND DREHEN DER SCHALTPLATTEN (KÖNNEN UM 360° GEDREHT WERDEN) 1. Benutzen Sie den beigelegten 2.5 mm Inbusschlüssel (E), und lösen ein wenig die 4 Schrauben, die die Schaltplatte (C oder D) in Position halten. Die Schaltplatte kann nun manuell um 360° gedreht werden. 2.
  • Seite 7 WECHSEL DER “H-SCHALTUNG (7+1)” SCHALTPLATTE AUF DIE “SEQUENZIELLE (+/-)” SCHALTPLATTE 1. Schrauben Sie den Schaltkopf (A) entgegen dem Uhrzeigersinn ab. 2. Benutzen Sie den beigelegten 2.5 mm Inbusschlüssel (E), lösen und entfernen Sie vollständig die 4 Schrauben, die die “H-Schaltung (7+1)” Schaltplatte in Position halten. Entfernen Sie die Schaltplatte.
  • Seite 8 4. Mittels des beigelegten 2.5 mm Inbusschlüssels (E), setzen Sie die 4 Schrauben, die die “Sequenzielle (+/-)” Schaltplatte in Position halten, komplett wieder ein und ziehen diese wieder fest. Schrauben Sie den Schaltkopf im Uhrzeigersinn wieder an. Führen Sie diese Prozedur umgekehrt aus, um die “H-Schaltung (7+1)” Schaltplatte wieder zu montieren.
  • Seite 9 Anmerkungen bezüglich der Abdeckung der internen Baugruppe: J: 4 “Schraubgewinde”, um die Schaltplatten anzuschrauben (C oder D). K: 2 Schrauben, um die interne Baugruppe in Position zu halten (nicht abschrauben). L: Button, der automatisch den Typ der benutzten Schaltplatte (C oder D) erkennt. Ist automatisch gedrückt wenn die “Sequenzielle (+/-)”...
  • Seite 10 ANPASSEN DES SCHALTUNGSWIDERSTANDS * Nur bei der “H-Schaltung (7+1)” Schaltplatte anwendbar. * Bevor Sie irgendwelche Anpassungen vornehmen, muß die “H-Schaltung (7+1)” Schaltplatte in ihrer Originalposition montiert worden sein. (Siehe Diagramm unten). 1. Nutzen Sie einen großen Schlitzschraubendreher und plazieren diesen im Schlitz am Kopf der internen Spannschraube (G), die sich unten links am Gehäuse der Gangschaltung befindet.
  • Seite 11 - PS4™/PS5™: Wenn Sie die SEQUENZIELLE (+/-) Schaltplatte der TH8A Gangschaltung nutzen, können Sie die Gangschaltung mittels des abnehmbaren DIN/DIN Kabels hinten am Rennlenker anschließen. Die TH8A Gangschaltung ist nun an die UP (= R1) und DOWN (= L1) Schaltwippen angeschlossen. Mit diesem Rennlenker funktioniert die SEQUENZIELLE (+/-) Schaltplatte der TH8A Gangschaltung mit 100% der Rennspiele für PS4™/PS5™, die mit dem Rennlenker kompatibel sind.
  • Seite 12 Gangschaltung mit 100% der Rennspiele für Xbox One/Xbox Series, die mit dem Thrustmaster-Rennlenker für Xbox One/Xbox Series kompatibel sind. * Eine Liste der kompatiblen Spiele für Xbox ™, die auch mit der TH8A Gangschaltung kompatibel sind, finden Sie hier: https://support.thrustmaster.com (klicken Sie auf Lenkräder / TH8A Shifter und wählen...
  • Seite 13 - Wenn Sie die SEQUENZIELLE (+/-) Schaltplatte der TH8A Gangschaltung nutzen, können Sie die Gangschaltung mittels des abnehmbaren DIN/DIN Kabels hinten am Rennlenker anschließen. Die TH8A Gangschaltung ist nun an die UP (= 2) und DOWN (= 1) Schaltwippen angeschlossen. Mit diesem Rennlenker funktioniert die SEQUENZIELLE (+/-) Schaltplatte der TH8A Gangschaltung mit 100% der Rennspiele für PC, die mit dem Rennlenker kompatibel sind.
  • Seite 14 (klicken Sie auf Lenkräder / TH8A Shifter und wählen dann Software). Diese ermöglicht Ihnen den Hub des Gangschalters nach Ihrem Gusto einzustellen. Wenn alle Einstellungen vorgenommen wurden, sind diese sofort im internen Speicher der Gangschaltung abgespeichert und können auf PS4™/PS5™, Xbox One/Xbox Series und PC genutzt werden.
  • Seite 15 Handbuchs nach. WARNUNG * Schließen Sie niemals die TH8A Gangschaltung direkt an ein anderes Gerät als einen Thrustmaster Rennlenker an, auch wenn das Gerät über einen identischen DIN-Stecker verfügt. Dies könnte die TH8A Gangschaltung oder das andere Gerät beschädigen.
  • Seite 16 Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in...
  • Seite 17 Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material- oder Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert wurden), ab.
  • Seite 18 COPYRIGHT © Guillemot Corporation S.A. 2021. Alle Rechte vorbehalten. Thrustmaster ist ein eingetragenes ® Warenzeichen der Guillemot Corporation S.A. PlayStation ist ein eingetragenes Warenzeichen von ® Sony Interactive Entertainment Inc. Windows® ist ein eingetragenes Warenzeichen der Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern. Alle anderen Handelsmarken sind im Besitz Ihrer jeweiligen Eigentümer.
