381641 ISS T 09.08
381631 ISS Q 11.98
Screw
10
5
Demontage und Montage
Äußere Wellenabdichtung
Demontage

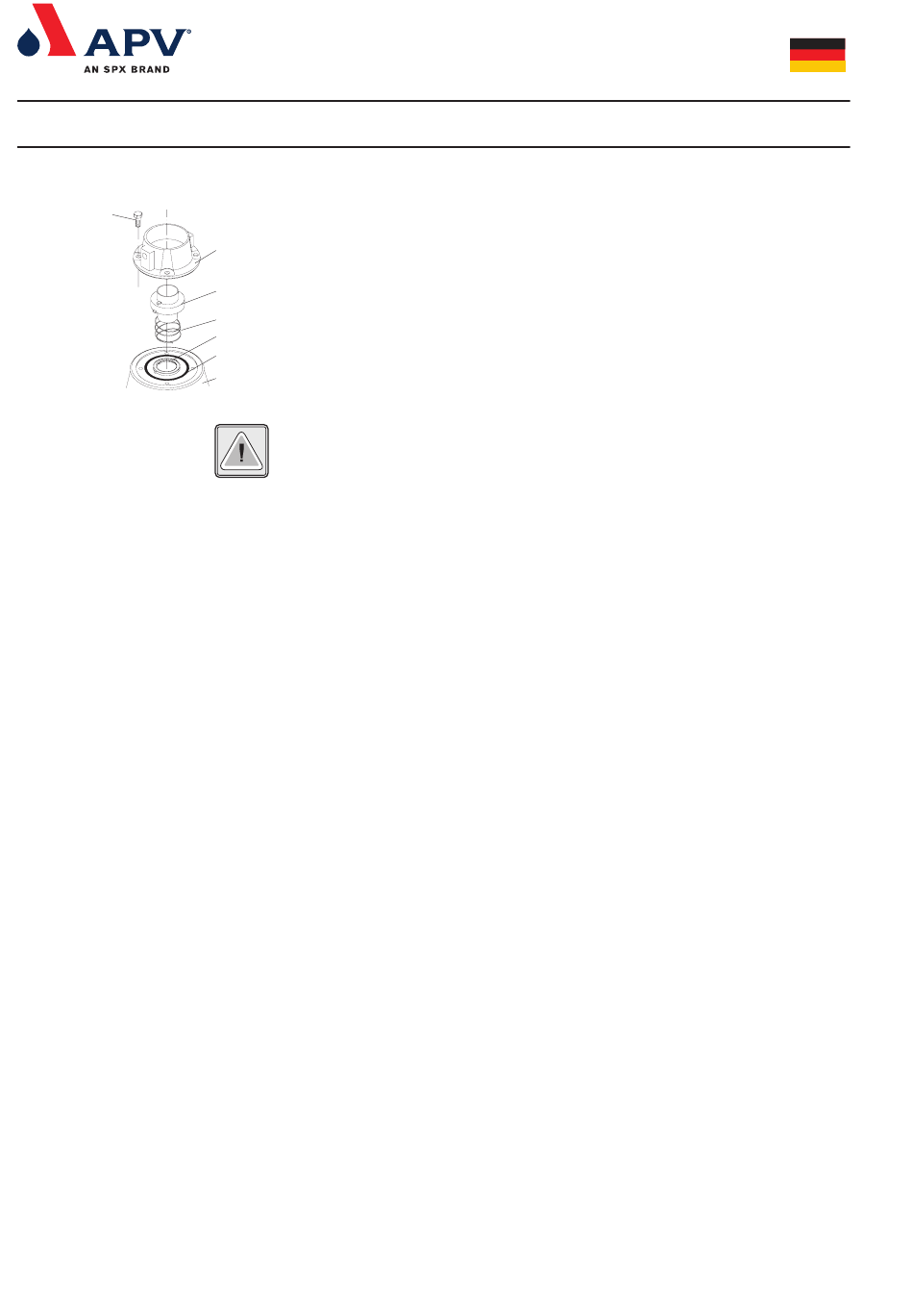

Fig. 14
- Nach Demontage des Mischergehäuses, Rotorring der Wellen-
abdichtung mit O-Ring von Welle und Statorring mit O-Ring vom
Dichtungsgehäuse auf dem Mischergehäuse entfernen, siehe
Seal housing
Fig. 14.
Pressure ring
Montage
Spring
-- O-Ring auf Statorring setzen und anfeuchten. Vorsichtig ins
Pressure ring
Dichtungsgehäuse drücken. Prüfen Sie, ob die Nuten im Statorring
O-ring
in die zwei Zapfen des Dichtungsgehäuses passen.
Mixer housing
- O-Ring mit Wasser anfeuchten, über die Welle führen und in die
Nut der Welle einführen. Rotorring eindrücken.
Achtung! Bei der Montage des Rotorringes nie Öl oder Fett ver-
wenden.
Dichtungsgehäuse:
Demontage
-- Die vier Befestigungsschrauben zwischen Dichtungsgehäuse und
Mischergehäuse entfernen. Die Federkraft schiebt die Teile aus-
einander.
- O-Ring zwischen Dichtungsgehäuse und Mischergehäuse
entfernen.
Montage
- O-Ring ins Mischergehäuse einsetzen.
- Druckring, Feder und Druckringkragen mit dem Rohr auf das
Mischergehäuse setzen. Stellen Sie sicher, daß die Zapfen auf
dem Druckringkragen gleichmäßig aufliegen.
- Dichtungsgehäuse über die Druckringkragen führen, gegen das
Mischergehäuse drücken und mit den Schrauben befestigen.
Die Zapfen auf den Druckringkragen müssen in die Nuten des
Dichtungsgehäuses passen.
