Demontage und Montage
5.5
TPM+ 2. Fig 8

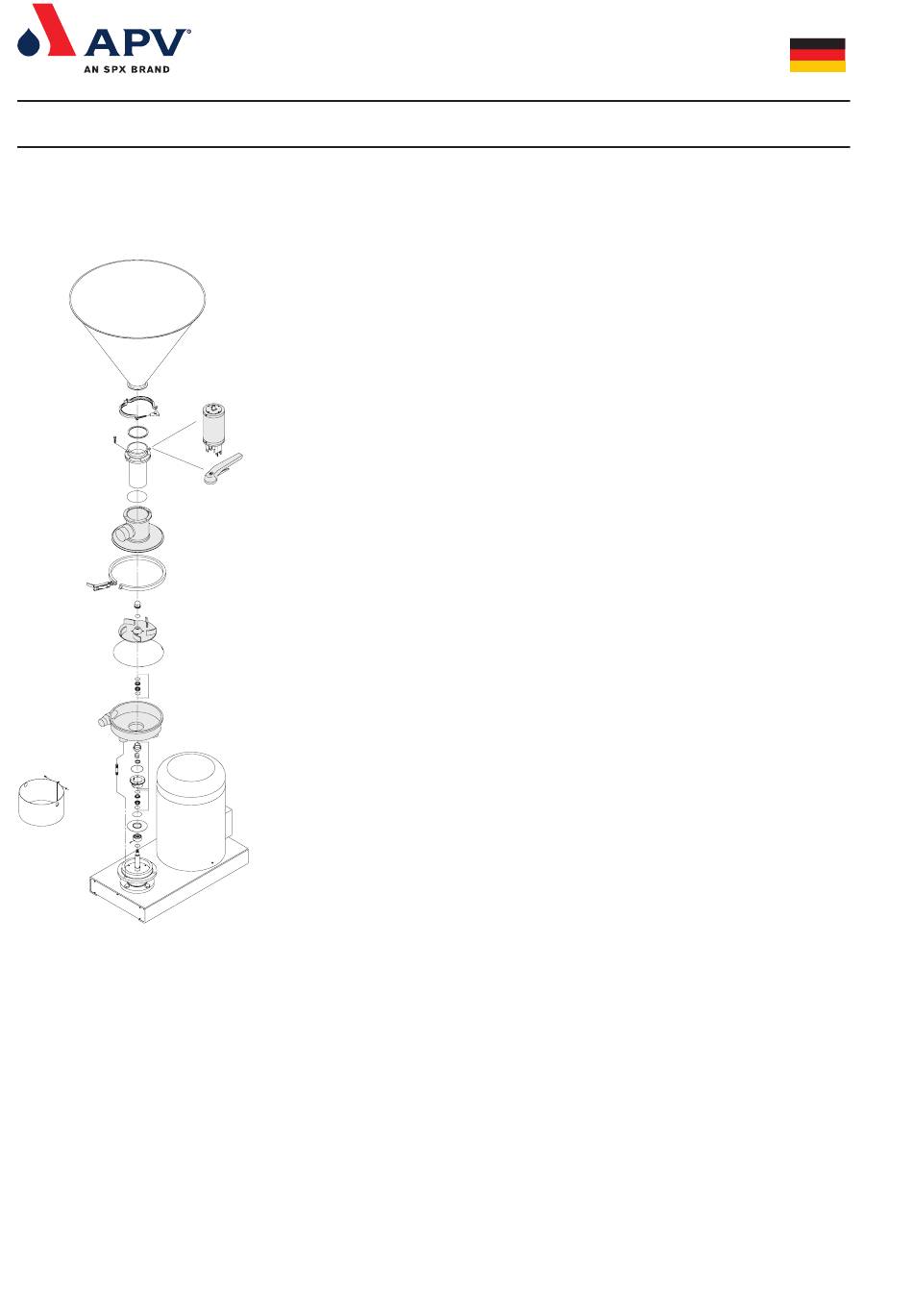

Demontage des Mischerteils
1. Klemmring (Pos. 2) als Verbindung zwischen Trichter (Pos. 1)
Fig. 8
und Scheibenventil (Pos. 3) entfernen.
2. Die vier Schrauben (Pos. 8), die das Scheibenventil mit dem
Pulvereinlaßrohr (Pos. 3) zum oberen Mischergehäuse (Pos. 4)
verbinden, entfernen.
3. Scheibenventil abnehmen. (Siehe Abschnitt 5.4).
4. Klemmring (Pos. 5), der das obere Mischergehäuse (Pos. 4)mit
dem unteren Mischergehäuse (Pos. 6) verbindet, entfernen.
5. Mischergehäuse (Pos. 4) entfernen.
6. Kragen (Pos. 7) entfernen.
7. Hutmutter (Pos. 9) zur Befestigung des Mischerrades (Pos. 10)
entfernen. Auf der Welle kontern.
8. Mischerrad (Pos. 10) entfernen.
9. Wellenabdichtung entfernen. Siehe Abschnitt 5.8 zum Austausch
der inneren Wellenabdichtung.
10. Die drei Befestigungsmuttern (Pos. 11) zwischen unterem
Mischergehäuse (Pos. 6) und Lagerbuchse (Pos. 12) entfernen.
11. Mischergehäuse (Pos. 6) entfernen.
12. Äußere Wellenabdichtungen entfernen. Siehe Abschnitt 5.8 zum
Austausch der äußeren Wellenabdichtung.
13. Dichtungsgehäuse entfernen. Siehe Abschnitt 5.8
Montage
Die Montage geschieht in umgekehrter Reihenfolge.
