Demontage und Montage

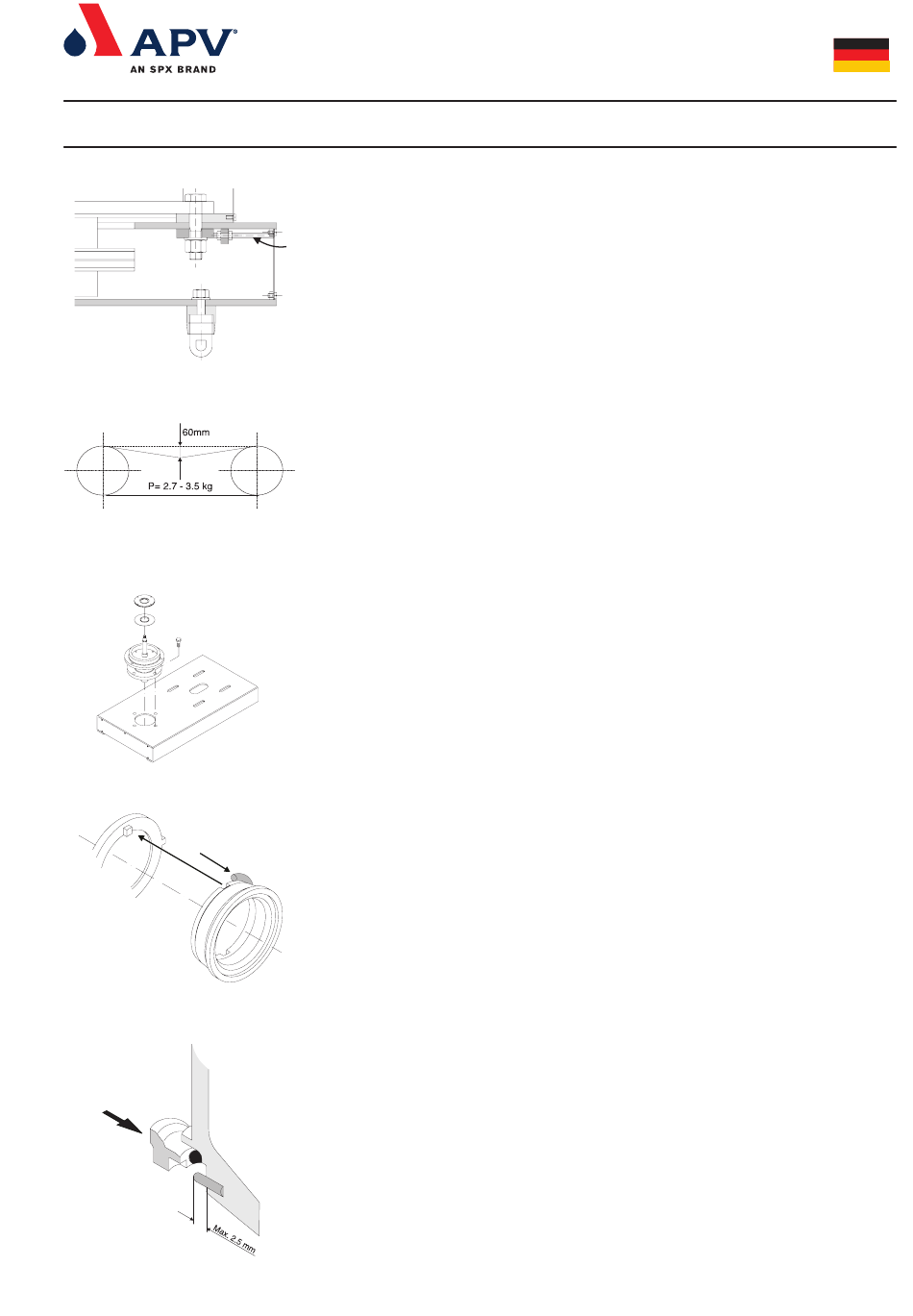

Fig. 9
5.6
TPM+ 2
Motor und Antrieb
Demontage
- Motorhaube und Endplatte der Bodenplatte entfernen.
- Muttern auf dem Riemenspanner lösen und die
Befestigungsschrauben zwischen Motor und Bodenplatte entfernen.
(siehe Fig. 9)
- Riemenscheiben des Motors und der Lagerbuchse zusammen mit
den Riemen entfernen.
- Motor und Zwischenflansch abnehmen.
Montage
Fig. 10
Die Montage geschieht in umgekehrter Reihenfolge:
- Zwischenflansch und Motor auf Bodenplatte montieren.
- Schrauben leicht anziehen. Kontrollieren Sie, ob die Schrauben
durch die Bohrungen durch die Spannstellschrauben passen
(siehe Fig. 9).
- Riemenscheiben auf Lagerbuchsenwelle bzw. Motorwelle
montieren. Kontrollieren Sie, ob die Riemenscheiben richtig
ausgerichtet sind.
- Riemenscheiben montieren und mit Riemenspannern spannen.
- Riemen justieren, siehe Fig. 10.
Fig. 11
5.7
TPM+ 2
Lagerbuchse
Demontage
-- Nach Entfernen der Riemenscheiben sind die vier
Befestigungsbolzen zwischen Lagerbuchse und oberer Platte zu
lösen und die Lagerbuchsen auszubauen, siehe Fig. 11.
- Ablenkblech auf Welle und danach Lagerdeckel entfernen.
- Welle mit Kugellager vorsichtig aus der Lagerbuchse schlagen. Die
Lager können jetzt gewechselt werden.
Montage
Die Montage geschieht in umgekehrter Reihenfolge.
Fig. 12
5.8
Wellenabdichtung
Die Wellenabdichtung besteht aus einem Dichtungsgehäuse
(Metallteile) und 2 Satz Verschleißteilen, innen (produktberührt) und
außen.
Innere Dichtung:
Demontage
Nach Demontage des Mischerrades, Rotorring der Wellen-
abdichtung mit O-Ring des Mischerrades, und Statorring mit
O-Ring vom Mischergehäuse entfernen.
Fig. 13
Montage
- O-Ring auf Statorring setzen und anfeuchten. Statorring vorsichtig
über die Welle in die Bohrung des Mischergehäuses führen. Stellen
Sie sicher, daß die Nuten im Statorring in die zwei Zapfen des
Druckringes im Dichtungsgehäuse passen.
- O-Ring für Rotorring mit Wasser anfeuchten und in das Mischerrad
einsetzen.
- Ist der Mitnehmerbolzen im Mischerrad beschädigt, diesen
auswechseln. Kontrollieren Sie, daß die Zapfenhöhe max. 2,5 mm
beträgt, siehe Fig. 13.
- Rotorring in das Mischerrad drücken. Prüfen Sie, ob der
Mitnehmerbolzen in die Nut des Rotorringes paßt.
