VERLAGERUNG
D
SCHWER PUNKT

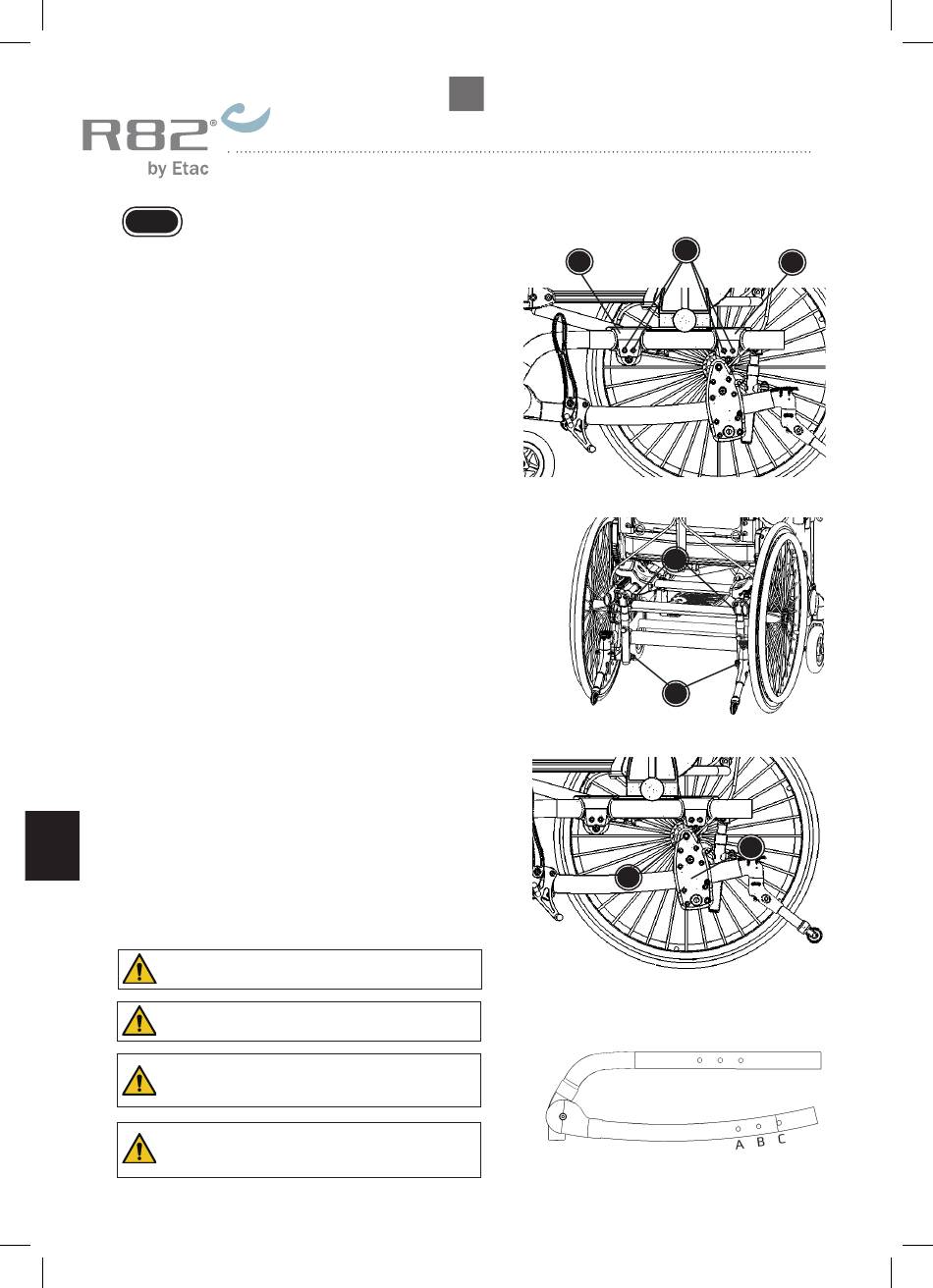

Der Schwerpunkt des Cougar lässt sich verstellen, indem
die Platzierung des Sitzes und der Räder verändert wird.
Platzierung des Sitzes:
1) Bauen Sie die Hinterräder aus.
2) Lösen Sie die 4 Schrauben (A) an beiden Seiten des
Gestells.
3) Demontieren Sie die Höhenverstellung (B)
4) Schieben Sie den Sitz nach hinten oder vorne, indem
Sie das Gestell leicht seitlich auseinanderziehen.
Schieben Sie die Einheit in die richtige Position (A, B
oder C). Vergewissern Sie sich, dass die Halterungen
(C) hörbar einrasten.
Platzierung der Räder:
1) Demontieren Sie die Höhenverstellungen (D).
2) Demontieren Sie die Radaufhängungen (E) an beiden
Seiten des Gestells.
3) Schwenken Sie die Sitzeinheit aus dem Gestell und
entfernen Sie die 7 Schrauben aus dem Kunststoffteil
(F). Jetzt kann die äußere Abdeckplatte entfernt wer-
den. Entfernen Sie die kleinen Kunststoffstöpsel aus
den Löchern an der Innenseite des Gestells.
4) Jetzt lässt sich die Radaufhängung an der Querstange
in die gewünschte Position (A, B oder C) verschieben.
Ziehen Sie das Gestell leicht seitlich auseinander und
schieben Sie die Radaufhängung nach vorne oder hint-
en.Vergewissern Sie sich, dass die Radaufhängung in
der gewünschten Position hörbar einrastet.
5) Ziehen Sie die Schrauben wieder fest und montieren
Sie die Abdeckplatte. Die Kunststoffstöpsel werden
wieder in die Sitzeinheit gesteckt und die Sitzein-
D
heit wird wieder in Position gebracht. Bauen Sie die
Radaufhängung und die Hinterräder wieder ein.Der
Cougar ist einsatzbereit.
Vergessen Sie nicht, dass auch die Feststellbremsen nach
vorne oder hinten verschoben werden müssen.
Wenn 24'' Räder in der vorderen Position A montiert
sind, müssen Trommelbremsen benutzt werden.
Wir empfehlen, die Platzierung des Sitzes von einem
erfahrenen Mechaniker vornehmen zu lassen.
Es ist wichtig, dass alle Schrauben korrekt festge-
zogen und regelmäßig inspiziert werden (besonders
nach der Verstellung des Schwerpunkts).
Wenn der Schwerpunkt nach vorne verlagert wird,
könnte der Stuhl kippanfällig werden. Wir empfehlen
das Aktivieren der Antikippvorrichtungen.
Cougar_10.indd 22 Cougar_10.indd 22
DE
C
22
A
C
B
D
F
E
A B C
