SITZTIEFEN-
D
VERSTELLUNG
Die Gasfeder am Rücken des Cougar auslösen durch
Aktivierung des rechten Hebels am Schiebegriff.
Den Sitz komplett nach hinten ziehen, um die korrekte
Ausgangsposition für die Sitztiefenverstellung zu errei-
chen.
Der Sitz kann um 10 cm in der Tiefe justiert werden.
Folgen Sie den Anweisungen, um die richtige Justierung
vorzunehmen:

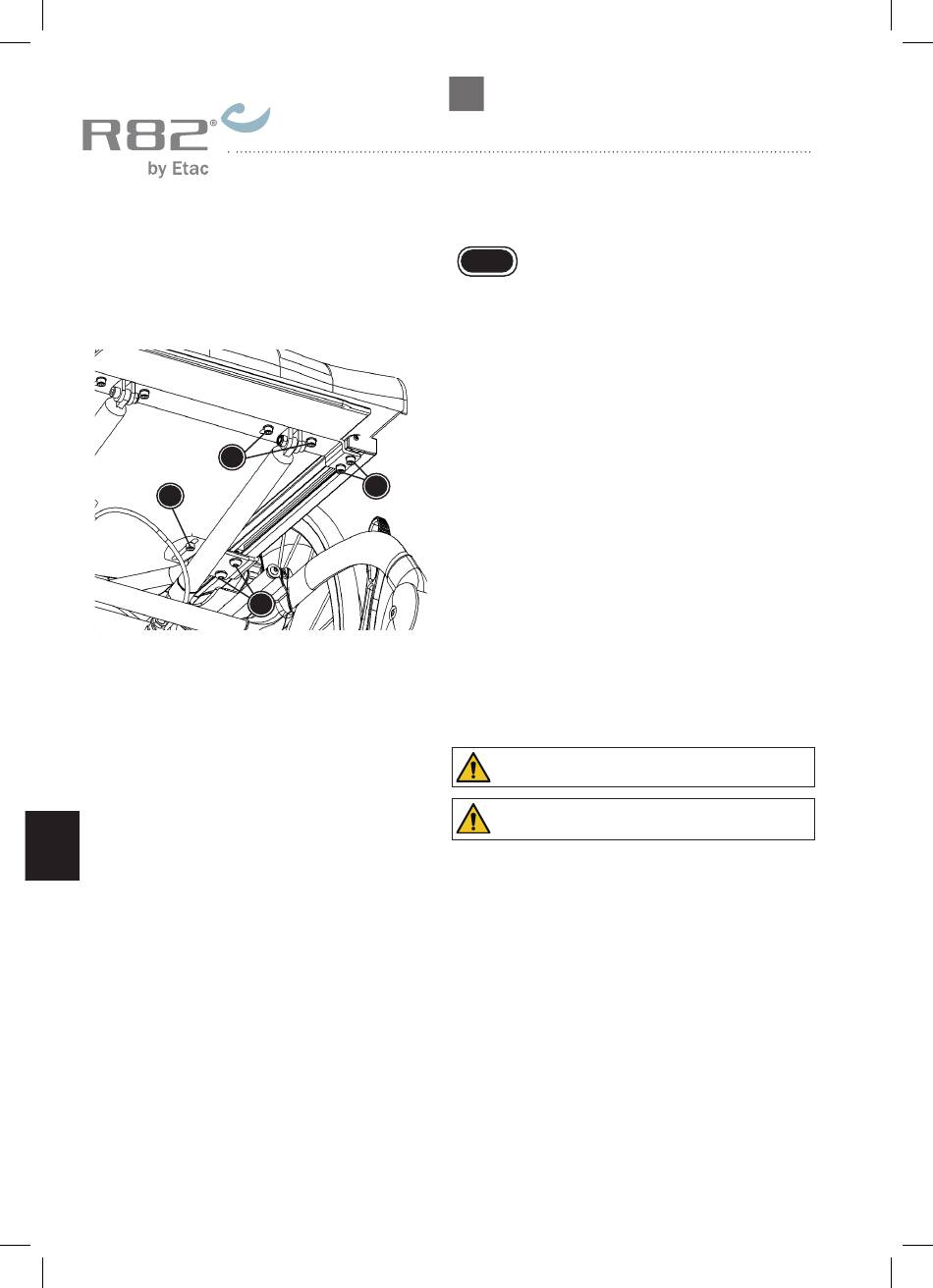

1) Den Stuhl nach hinten kippen, um die hölzerne Sitz-
platte unter dem Sitz zu erreichen. Für eine bessere
Sicht auf die Holzplatte die Fußstützen entfernen.
2) Die Schrauben (A) und (B) mit dem 5mm Schlüssel
entfernen.
3) Die Sitzplatte in die gewünschte Position bringen. Die
vorgefertigten Fixpunkte in der Sitzplatte haben einen
Abstand von 5 cm.
4) Die Schrauben (A) und (B) in Position bringen und
festziehen.
5) Die Schrauben (C) und (D) auf beiden Seiten des
Stuhls lösen und die Schienen nach vorne oder hinten
bewegen.
6) Die Schrauben (C) und (D) in der gewünschten Position
festziehen.
Während der Justierung den Hebel zur Sitzneig-
ungsverstellung nicht betätigen!
Die Höhe der Stange muss auf beiden Seiten
gleich sein.
