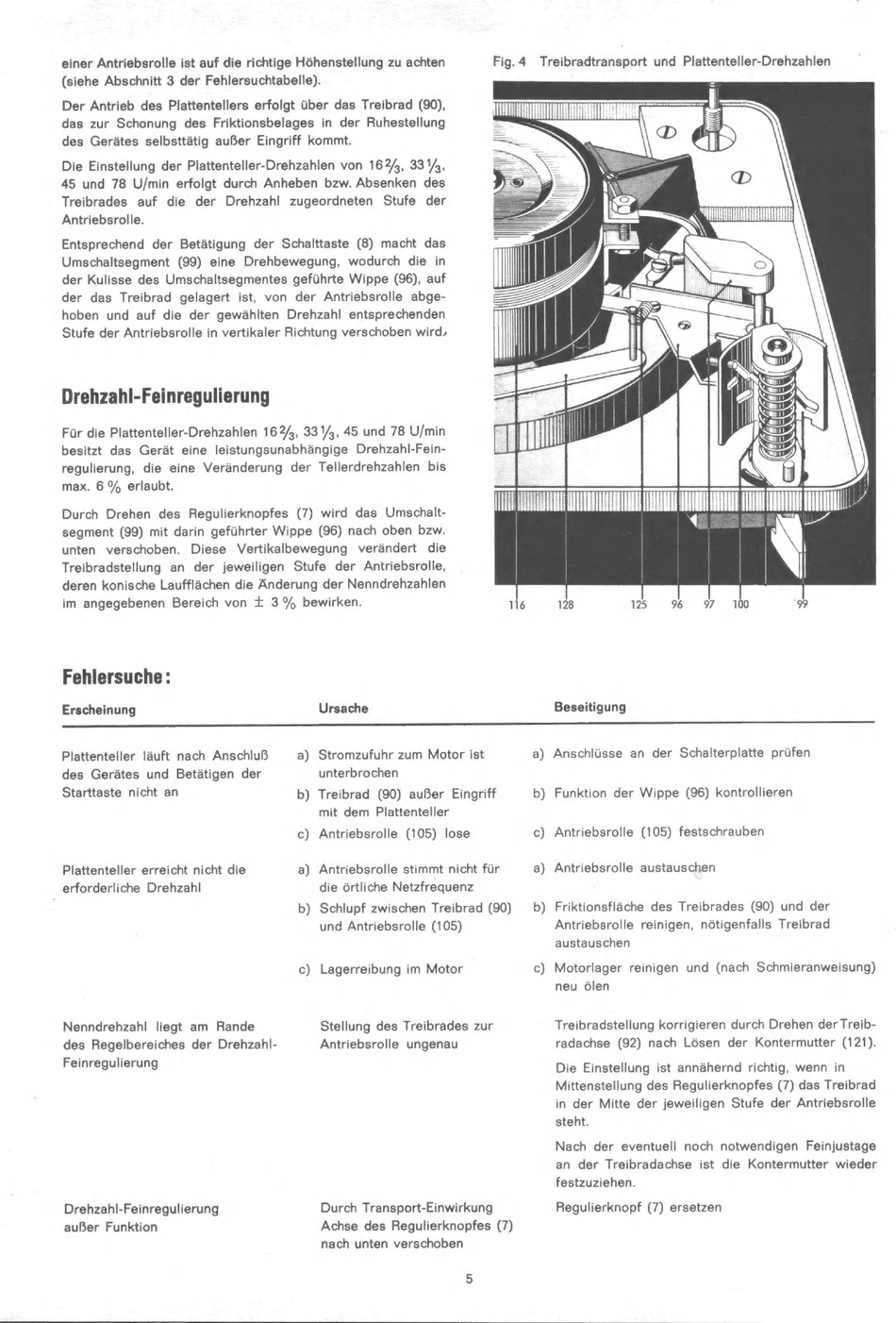

Dual 1019 Service-Instruktion Seite 5

einer Antriebsrolle ist auf die richtige Höhenstellung zu achten Fig. 4 Treibradtransport und Plattenteller-Drehzahlen
(siehe Abschnitt 3 der Fehlersuchtabelle).
Der Antrieb des Plattentellers erfolgt über das Treibrad (90),
das zur Schonung des Friktionsbelages in der Ruhestellung
des Gerätes selbsttätig außer Eingriff kommt.
Die Einstellung der Plattenteller-Drehzahlen von 162%, 3313,
45 und 78 U/min erfolgt durch Anheben bzw. Absenken des
Treibrades auf die der Drehzahl zugeordneten Stufe der
Antriebsrolle.
Entsprechend der Betätigung der Schalttaste (8) macht das
Umschaltsegment (99) eine Drehbewegung, wodurch die in
der Kulisse des Umschaltsegmentes geführte Wippe (96), auf
der das Treibrad gelagert ist, von der Antriebsrolle abge-
hoben und auf die der gewählten Drehzahl entsprechenden
Stufe der Antriebsrolle in vertikaler Richtung verschoben wird.
Drehzahl-Feinregulierung
Für die Plattenteller-Drehzahlen 163%, 33 1⁄3, 45 und 78 U/min
besitzt das Gerät eine leistungsunabhängige Drehzahl-Fein-
regulierung, die eine Veränderung der Tellerdrehzahlen bis
max. 6 % erlaubt.
Wi
Dë
GE | Ñ
Durch Drehen des Regulierknopfes (7) wird das Umschalt-
segment (99) mit darin geführter Wippe (96) nach oben bzw.
unten verschoben. Diese Vertikalbewegung verändert die
Treibradstellung an der jeweiligen Stufe der Antriebsrolle,
deren konische Laufflächen die Anderung der Nenndrehzahlen
im angegebenen Bereich von + 3% bewirken.
Fehlersuche:
b) Treibrad (90) außer Eingriff b)
mit dem Plattenteller
c) Antriebsrolle (105) lose c)
Plattenteller läuft nach Anschluß a)
des Gerätes und Betätigen der
Starttaste nicht an Funktion der Wippe (96) kontrollieren
Antriebsrolle (105) festschrauben
Antriebsrolle stimmt nicht für a) Antriebsrolle austauschen
die örtliche Netzfrequenz
b) Schlupf zwischen Treibrad (90) b)
und Antriebsrolle (105)
Plattenteller erreicht nicht die a)
erforderliche Drehzahl
Friktionsfläche des Treibrades (90) und der
Antriebsrolle reinigen, nötigenfalls Treibrad
austauschen
Motorlager reinigen und (nach Schmieranweisung)
neu ölen
c) Lagerreibung im Motor c)
Treibradstellung korrigieren durch Drehen der Treib-
radachse (92) nach Lösen der Kontermutter (121).
Nenndrehzahl liegt am Rande
des Regelbereiches der Drehzahl-
Feinregulierung
Stellung des Treibrades zur
Antriebsrolle ungenau
Die Einstellung ist annähernd richtig, wenn in
Mittenstellung des Regulierknopfes (7) das Treibrad
in der Mitte der jeweiligen Stufe der Antriebsrolle
steht.
Nach der eventuell noch notwendigen Feinjustage
an der Treibradachse ist die Kontermutter wieder
festzuziehen.
Drehzahl-Feinregulierung
außer Funktion
Durch Transport-Einwirkung
Achse des Regulierknopfes (7)
nach unten verschoben
Regulierknopf (7) ersetzen
