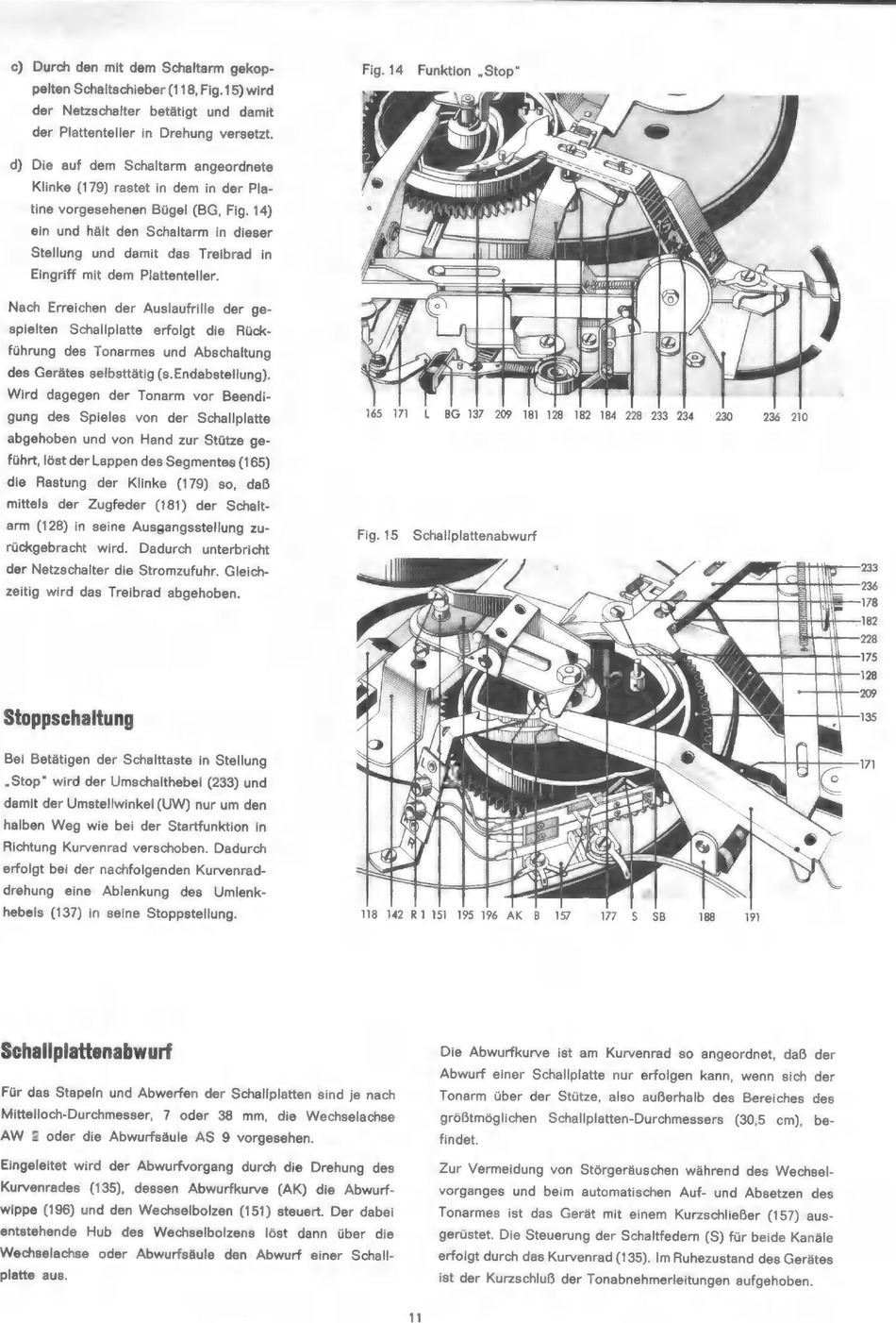

Dual 1019 Service-Instruktion Seite 11

c) Durch den mit dem Schaltarm gekop-
pelten Schaltschieber (118, Fig.15) wird
der Netzschalter betätigt und damit
der Plattenteller in Drehung versetzt.
d) Die auf dem Schaltarm angeordnete
Klinke (179) rastet in dem in der Pla-
tine vorgesehenen Bügel (BG, Fig. 14)
ein und hält den Schaltarm in dieser
Stellung und damit das Treibrad in
Eingriff mit dem Plattenteller.
Nach Erreichen der Auslaufrille der ge-
spielten Schallplatte erfolgt die Rück-
führung des Tonarmes und Abschaltung
des Gerätes selbsttätig (s.Endabstellung).
Wird dagegen der Tonarm vor Beendi-
gung des Spieles von der Schallplatte
abgehoben und von Hand zur Stütze ge-
führt, löst der Lappen des Segmentes (165)
die Rastung der Klinke (179) so, daß
mittels der Zugfeder (181) der Schalt-
arm (128) in seine Ausgangsstellung zu-
rückgebracht wird. Dadurch unterbricht
der Netzschalter die Stromzufuhr. Gleich-
zeitig wird das Treibrad abgehoben.
Stoppschaltung
Bei Betätigen der Schalttaste in Stellung
„Stop" wird der Umschalthebel (233) und
damit der Umstellwinkel (UW) nur um den
halben Weg wie bei der Startfunktion in
Richtung Kurvenrad verschoben. Dadurch
erfolgt bei der nachfolgenden Kurvenrad-
drehung eine Ablenkung des Umlenk-
hebels (137) in seine Stoppstellung.
Fig.14 Funktion „Stop"
ig,
er 4
p A f
(S I A
Mas (NOLL?
kv
m S
165 171
Fig. 15 Schallplattenabwurf
ZU
Mu E
vi!
rt r
Se
hl
E
IX
Sé
H
"e
ZA
Wa
D
WE 7
A
Wd
|
118 142 R1 151 195 196 AK B 157 177 S SB
platte aus.
11
