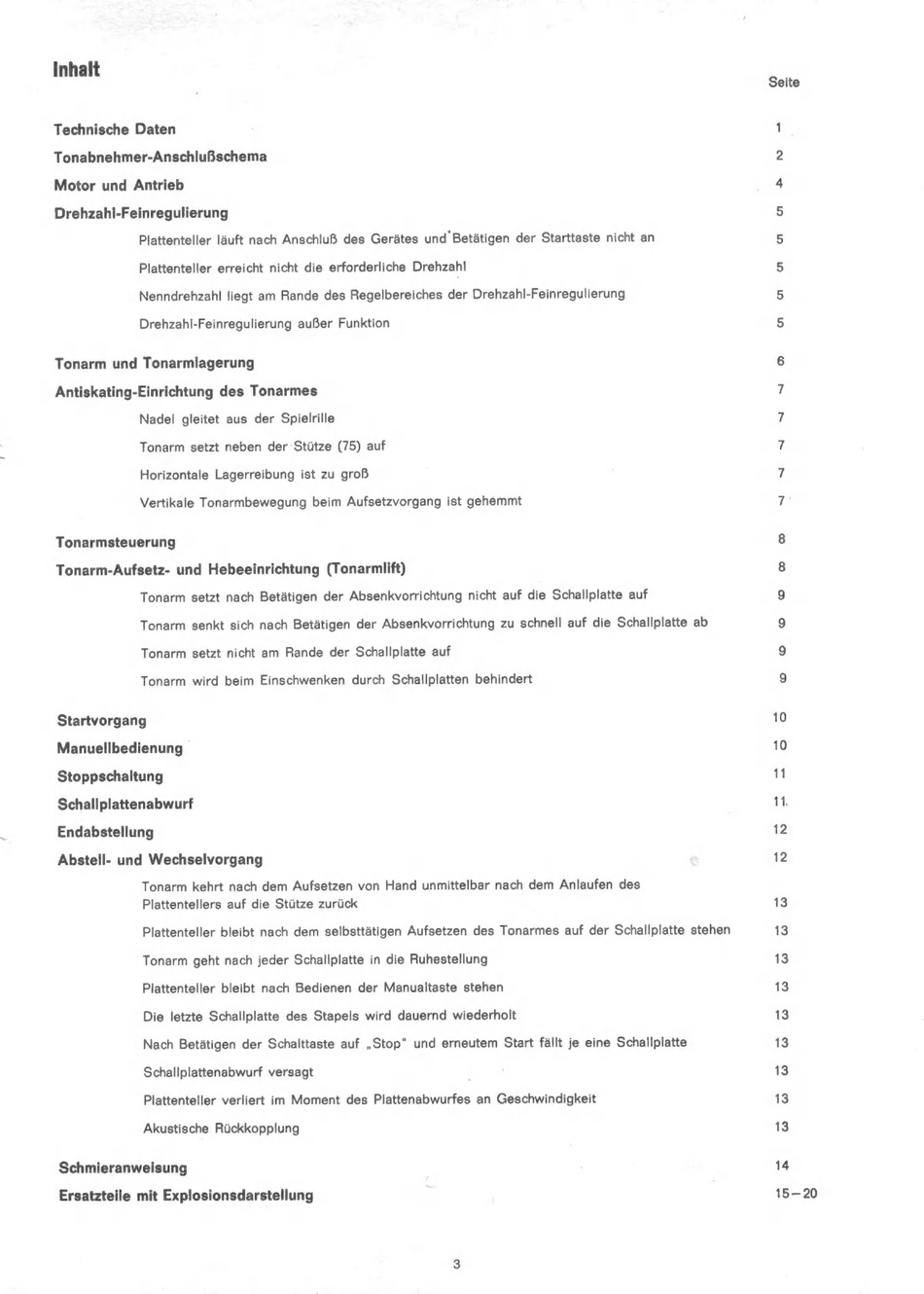

Dual 1019 Service-Instruktion Seite 3

Inhalt
Technische Daten
Tonabnehmer-Anschlußschema
Motor und Antrieb
Drehzahl-Feinregulierung
Plattenteller läuft nach Anschluß des Gerätes und' Betätigen der Starttaste nicht an
Plattenteller erreicht nicht die erforderliche Drehzahl
Nenndrehzahl liegt am Rande des Regelbereiches der Drehzahl-Feinregulierung
Drehzahl-Feinregulierung außer Funktion
Tonarm und Tonarmlagerung
Antiskating-Einrichtung des Tonarmes
Nadel gleitet aus der Spielrille
Tonarm setzt neben der Stütze (75) auf
Horizontale Lagerreibung ist zu groß
Vertikale Tonarmbewegung beim Aufsetzvorgang ist gehemmt
Tonarmsteuerung
Tonarm-Aufsetz- und Hebeeinrichtung (Tonarmlift)
Tonarm setzt nach Betätigen der Absenkvorrichtung nicht auf die Schallplatte auf
Tonarm senkt sich nach Betätigen der Absenkvorrichtung zu schnell auf die Schallplatte ab
Tonarm setzt nicht am Rande der Schallplatte auf
Tonarm wird beim Einschwenken durch Schallplatten behindert
Startvorgang
Manuellbedienung
Stoppschaltung
Schallplattenabwurf
Endabstellung
Abstell- und Wechselvorgang
Tonarm kehrt nach dem Aufsetzen von Hand unmittelbar nach dem Anlaufen des
Plattentellers auf die Stütze zurück
Plattenteller bleibt nach dem selbsttätigen Aufsetzen des Tonarmes auf der Schallplatte stehen
Tonarm geht nach jeder Schallplatte in die Ruhestellung
Plattenteller bleibt nach Bedienen der Manualtaste stehen
Die letzte Schallplatte des Stapels wird dauernd wiederholt
Nach Betätigen der Schalttaste auf „Stop" und erneutem Start fällt je eine Schallplatte
Schallplattenabwurf versagt
Plattenteller verliert im Moment des Plattenabwurfes an Geschwindigkeit
Akustische Rückkopplung
Schmieranweisung
Ersatzteile mit Explosionsdarstellung
Seite
ch
zl zl d d o om om om om A N
o o o o o o
10
11
11
12
12
13
13
13
13
13
13
13
13
13
14
15—20
