6. Mutter auf der Motorwelle lösen und abnehmen.
Das Mitdrehen des Laufrads mit Hilfe eines
Schraubendrehers unterbinden. Siehe Abb. 13.

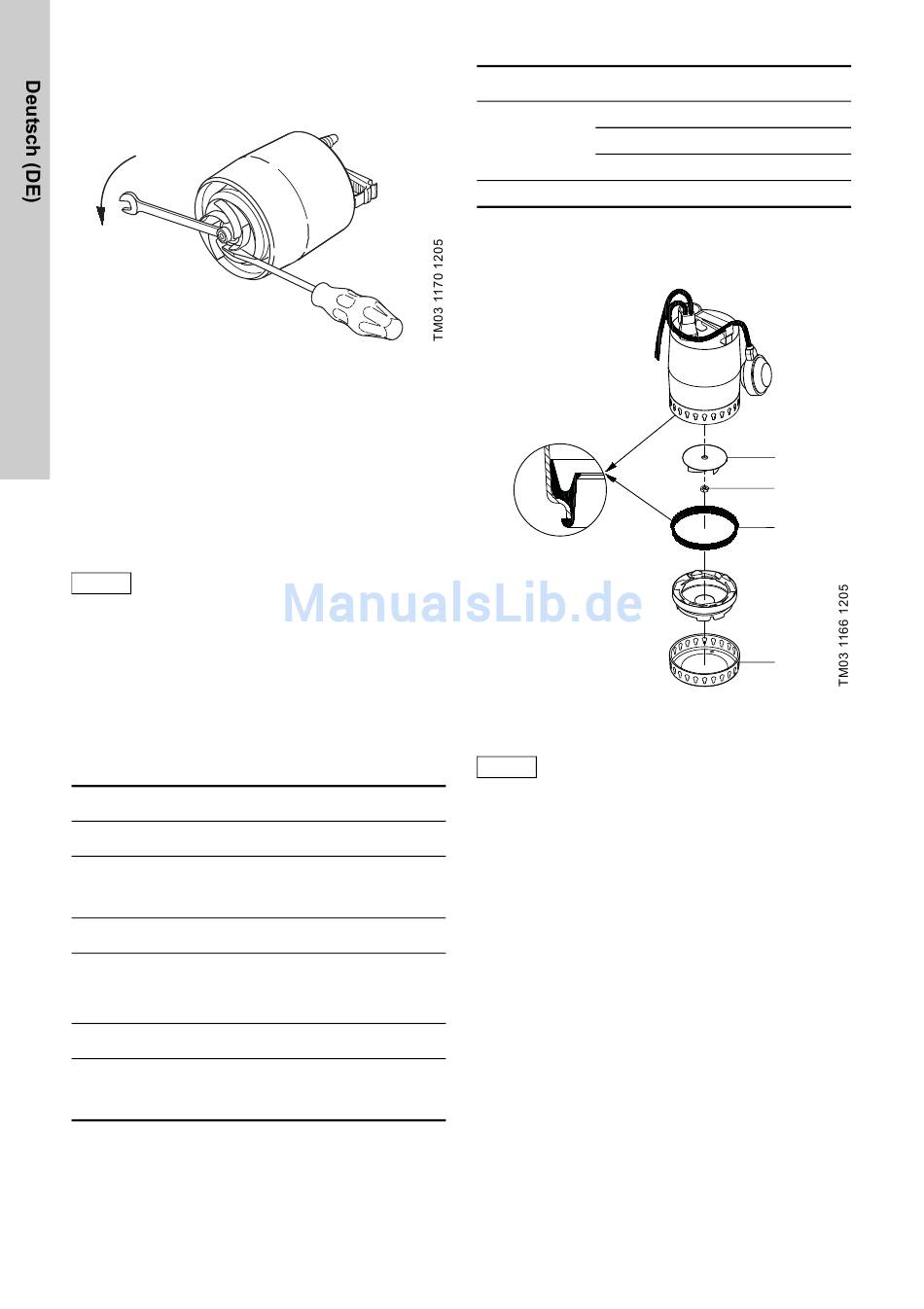

Abb. 13 Abbauen des Laufrads
7. Laufrad und dazugehörigen Wellenabschnitt rei-
nigen.
8. Das Laufrad, Pumpengehäuse und Dichtungsteil
auf Beschädigungen untersuchen. Defekte Bau-
teile austauschen.
9. Die Pumpe in umgekehrter Reihenfolge wieder
zusammenbauen.
Vor und während der Montage des Pum-
pengehäuses ist darauf zu achten, dass
das Dichtungsteil korrekt montiert ist.
Achtung
Siehe Abb. 14.
Das Dichtungsteil mit Wasser anfeuchten,
um den Zusammenbau zu erleichtern.

8.2 Instandhaltung

Ausgetauscht werden können das Laufrad, Einlauf-
sieb und Rückschlagventil.
Die Bestellnummern und der Inhalt der Servicesätze
können den nachfolgenden Tabellen und Abb.
entnommen werden.
Pumpentyp
Laufradsatz
Unilift KP 150
Unilift KP 250
Unilift KP 350
Einlaufsieb
Unilift KP 150
Unilift KP 250
Unilift KP 350
Rückschlagventil
Unilift KP 150
Unilift KP 250
Unilift KP 350
8
14
Produktnummer
015778
015779
015787
96548064
96548066
15220
Servicesätze Pos.
A
Laufradsatz B
C
Einlaufsieb D
Falls andere Teile der Pumpe beschädigt oder defekt
sind, wenden Sie sich bitte an Ihren Pumpenlieferan-
ten.
Abb. 14 Ersatzteile
Der Austausch des Kabels und Schwim-
Hinweis
merschalters darf nur durch eine autori-
sierte Grundfos Servicewerkstatt erfolgen.
Bezeichnung Anzahl
Laufrad 1
Mutter 1
Dichtungsteil 1
Einlaufsieb 1
A
B
C
D
