Proline Promag H 300 EtherNet/IP
Endress+Hauser

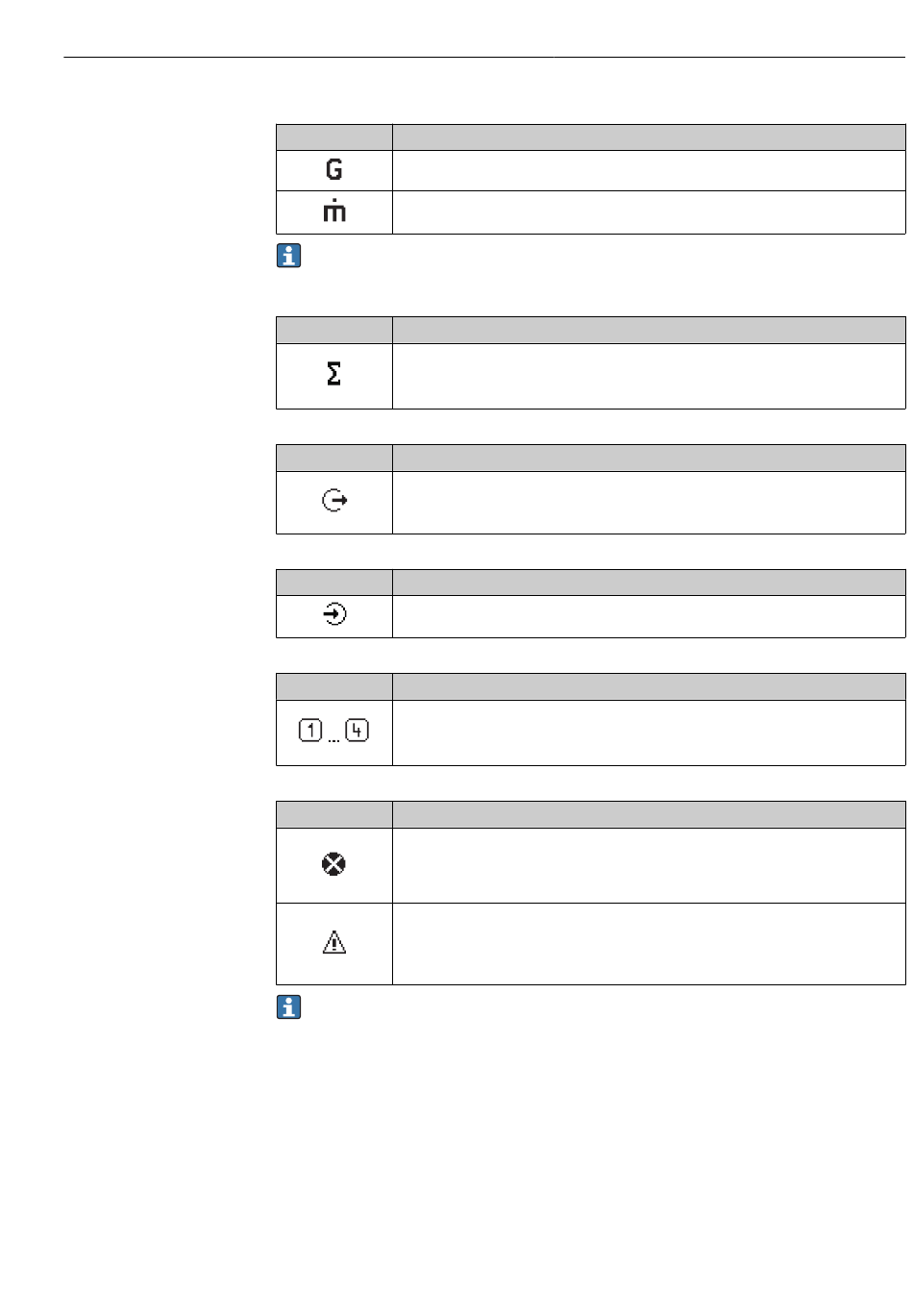

Messgrößen
Symbol Bedeutung
Leitfähigkeit
Massefluss
Anzahl und Darstellung der Messgrößen sind über Parameter Format Anzeige
(→  106) konfigurierbar.
Summenzähler
Symbol Bedeutung
Summenzähler

Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge-
stellt wird.
Ausgang
Symbol Bedeutung
Ausgang

Über die Messkanalnummer wird angezeigt, welcher der Ausgänge dargestellt wird.
Eingang
Symbol Bedeutung
Statuseingang
Messkanalnummern
Symbol Bedeutung
Messkanal 1...4

Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Mess-
größentyps vorhanden sind (z.B. Summenzähler 1...3).
Diagnoseverhalten
Symbol Bedeutung
Alarm
• Die Messung wird unterbrochen.
• Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an.
• Eine Diagnosemeldung wird generiert.
Warnung
• Die Messung wird fortgesetzt.
• Die Signalausgänge und Summenzähler werden nicht beeinflusst.
• Eine Diagnosemeldung wird generiert.
Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte
Messgröße betrifft.
Bedienungsmöglichkeiten
