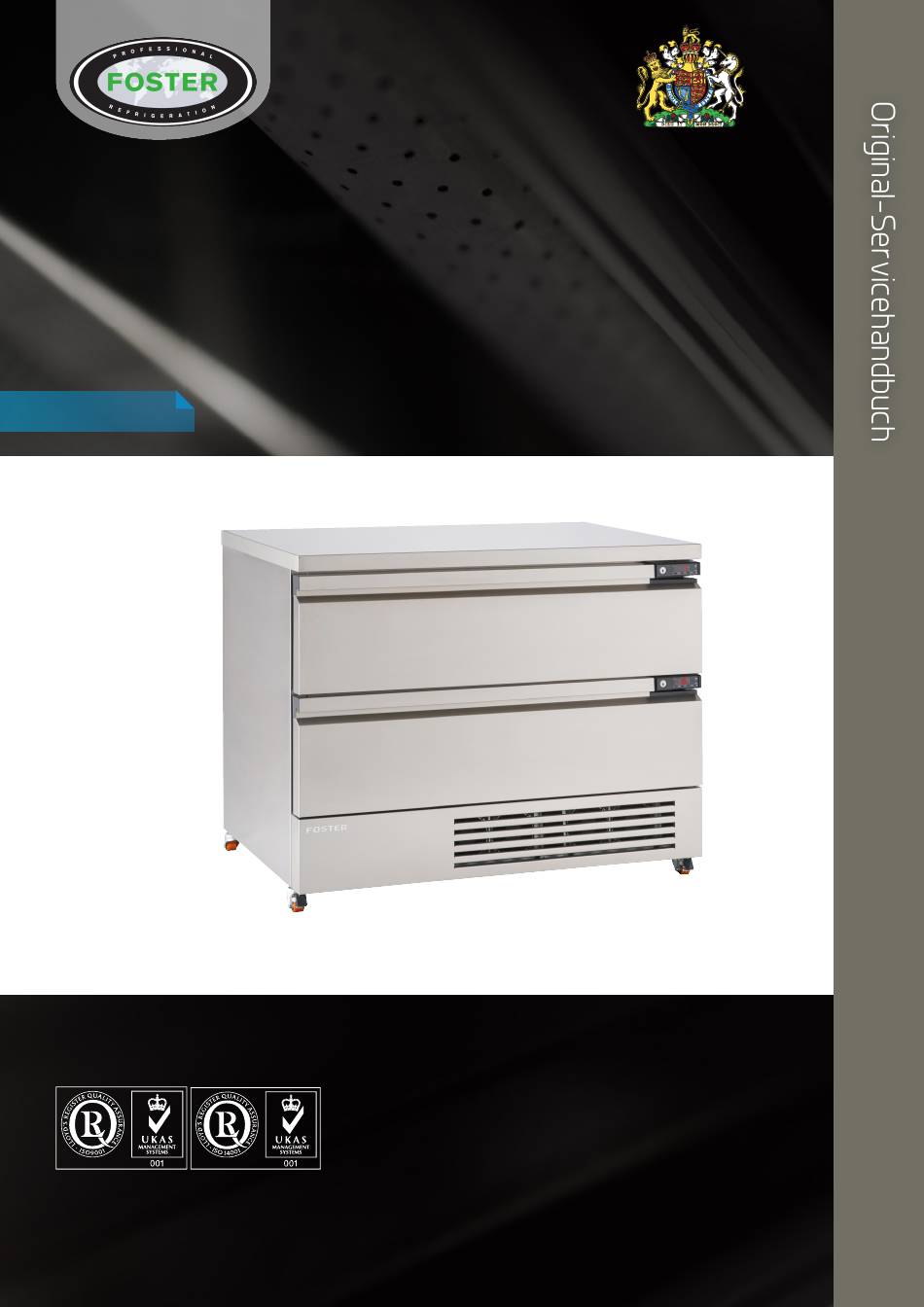

FlexDrawer
Modelle FFC6-2, 3-1, 4-2 & 2-1
FD2-10 Controller & LCD5S-Display
Deutsch
ISO 9001
Februar 2016 Ausgabe 1
ISO 14001
By Appointment to
Her Majesty Queen Elizabeth II
Suppliers of Commercial Refrigeration
Foster Refrigerator, King's Lynn
A Division of ITW Ltd
Foster Refrigerator,
Oldmedow Road,
King's Lynn,
Norfolk, PE30 4JU
United Kingdom
Werbung

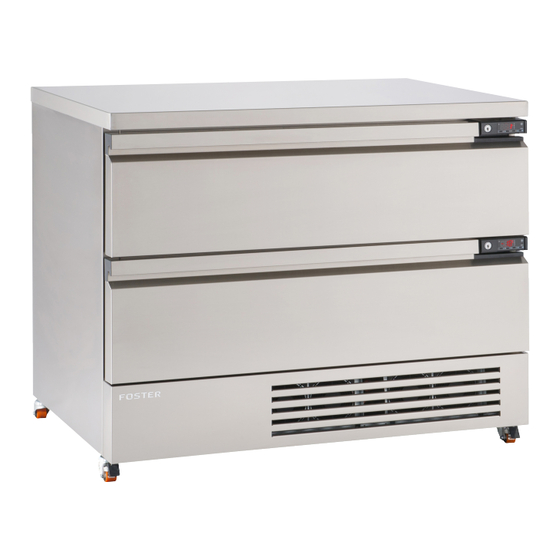

Verwandte Anleitungen für Foster FlexDrawer FFC6-2
Inhaltszusammenfassung für Foster FlexDrawer FFC6-2
- Seite 1 By Appointment to Her Majesty Queen Elizabeth II Suppliers of Commercial Refrigeration Foster Refrigerator, King’s Lynn FlexDrawer Modelle FFC6-2, 3-1, 4-2 & 2-1 FD2-10 Controller & LCD5S-Display Deutsch A Division of ITW Ltd Foster Refrigerator, Oldmedow Road, King’s Lynn, Norfolk, PE30 4JU...
- Seite 2 Seite Inhalt Informationen zum Handbuch sowie Gesundheits- und Sicherheitshinweise Richtlinien zum Umweltmanagement Anforderungen zur Entsorgung und zur elektrischen Sicherheit Reinigung und Wartung Fehlerbehebung 3 bis 6 Inbetriebnahme, Display-Symbole und Schalter Startsequenz, Zugriff auf das Informationsmenü, Sollwerte, Tastenfeld-Sicherheit, Standby-Betrieb, Abtauen 8 bis 9 Schubladen und Anleitungen zur Schubladeneinstellung 9 bis 10 Anleitungen zum Austausch von Türrahmenheizung und Tauwasserabflussheizung, Regalaufsatz und...
- Seite 3 Richtlinien zum Umweltmanagement Vertragspartner bei Produkt-Support und Installation. Foster Refrigerator ist sich im Klaren darüber, dass seine Aktivitäten, Produkte und Services sich nachteilig auf die Umwelt auswirken können. Die Organisation setzt sich für die Implementierung von Systemen und Kontrollen für die Verwaltung, Reduzierung und Eliminierung nachteiliger Umweltauswirkungen ein, wo immer dies möglich ist, und hat Umweltrichtlinien mit...
- Seite 4 Reinigung und Wartung Wichtig: Vor der Reinigung muss das Gerät in den Standby-Modus gebracht und die Stromversorgung unterbrochen werden. Stecken Sie die Einheit nicht ein und ziehen Sie den Stecker nicht ab, wenn Sie nasse Hände haben. Die Theke sollte erst wieder an die Stromversorgung angeschlossen und eingeschaltet werden, wenn die Reinigung beendet und die Theke trocken ist.
- Seite 5 Wenn der Grund für die Fehlfunktion auch mithilfe des Fehlerbehebungs-Abschnitts auf den folgenden Seiten nicht ermittelt werden kann, unterbrechen Sie die Stromversorgung zu der Einheit und wenden Sie sich an Ihren Lieferanten. Geben Sie bei einem Serviceanruf die Modell- und Seriennummer ein. Sie finden diese Angaben auf der siberfarbenen Plakette an der rechten Außenseite der Einheit (sie beginnt mit E..).
- Seite 6 Bedienkontakte stecken in der Bedienkontakte austauschen. Stromlast > > geschlossenen Position fest prüfen Temperatursteuerung defekt oder > Steuerung ermitteln und austauschen. > fehlerhaft Die Temperatur ist nicht kalt Controller auf niedrigere Temperatur > genug Controller-Sollwert zu hoch einstellen (Anleitungen siehe Seite 8 und >...
- Seite 7 Wenn das Geräusch nicht aufhört, > Der Kompressor macht interne nachdem alle sonstigen Maßnahmen > Geräusche ergriffen wurden, kann es auch vom Kompressor selbst stammen Nach losen Teilen suchen und diese > Lose Teile > befestigen Extreme Kondensation im Controller auf wärmere Position einstellen >...
- Seite 8 Inbetriebnahme und Bedienung Nachdem die Theke ausgepackt und gereinigt wurde, lassen Sie sie 2 Stunden lang ruhig stehen, bevor Sie sie einschalten (Hinweise zur Reinigung finden Sie in diesem Handbuch). Vergewissern Sie sich nach Möglichkeit, dass die Theke ausreichend Abstand zu Wärme- oder Kältequellen hat, da ihre Leistung sonst beeinträchtigt wird. Vergewissern Sie sich, dass die Belüftung um die Einheit herum effektiv ist, um einen optimalen Betrieb sicherzustellen.
- Seite 9 Startsequenz Aktivieren des Controllers Über das Schubladen-Display: Hinweis: Wenn Sie dieses Element drücken und fünf Sekunden lang gedrückt halten, wird eine „Prüfsequenz“ gestartet (siehe Anleitungen unten). 3 Sekunden Prüfsequenz abbrechen Über das Schubladen-Display: Hinweis: Wird das Element nicht gedrückt, so wird der Test fortgesetzt; nach Abschluss zeigt der Controller „...
- Seite 10 Vergewissern Sie sich beim Ändern der Schubladentemperaturen, dass das Gerät vollständig ausgeräumt wurde und die Theke sich mindestens eine Stunde lang an die neue Temperatur angepasst hat. Räumen Sie bei Gefriergerät-Temperaturen nur bereits tiefgefrorene Produkte ein. Diese Einheit ist nicht dafür ausgelegt, aufgetaute Produkte auf Gefriertemperatur zu bringen.
- Seite 11 Sperren (pro Schublade) Einstellen einer Schublade zum Ausbessern einer schlechten Schubladendichtung Schubladeneinstellung - geringfügig Lösen Sie die Befestigungsschrauben und stellen Sie das Gehäuse nach oben (bei einer schlechten Dichtung oben) bzw. unten (schlechte Dichtung unten) ein. Wiederholen Sie dies an beiden Seiten, bis die Dichtung richtig schließt.
- Seite 12 Austauschen einer Ablassleitungsheizung...
- Seite 13 Regalaufsatz und Dosenöffner (optional) Die beiden Optionen Regalaufsatz und Dosenöffner werden nur ab Werk montiert. Der Regalaufsatz sollte nicht mehr als 80 kg bei gleichmäßiger Verteilung tragen. Konfiguration der Parameter Die Parameter sollten nicht geändert werden, es sei denn, Sie verfügen über ein gründliches Verständnis ihrer Funkti- on und der folgenden Anleitungen.
- Seite 14 FD2-10 Standard-Parameterwerte des Controllers und Beschreibung Standardwert Parameter Bereich Beschreibung Einstellung Anzeigeskala: 1 °C Bereich -50/-9,9…. 19,9/80 °C (nur mit INP = SN4) 2 °C 2 °C Bereich -50 …. 120 °C °F Bereich -55 …. 240 °F -50 ... SPH Mindestwert für die SP-Einstellung SPL ...
- Seite 15 Verdampferlüfter Neustart-Temperatur nach dem Abtauen -50 ... 120° (Nur wenn T2 = EPO) 0 ... 120 Min Maximale Verdampferlüfter-Stoppdauer nach dem Abtauen 0 ... 120 Sek Mindeststoppdauer Verdampferlüfter (nach dem Öffnen der Tür etc .) Verdampferlüfter-Modus während der Thermostat-Steuerung: Lüfter laufen kontinuierlich Temperaturbasierte Steuerung.
- Seite 16 IISL -50 ... IISH Mindestwert für die IISP-Einstellung IISH IISL ... 120° Höchstwert für die IISP-Einstellung IISP IISP ... IISH Zu erreichender Temperatur-Sollwert „Modus 2“ IIHY 1 ... 10° Aus/Ein Thermostat-Unterschied in „Modus 2“ Verdampferlüfter-Modus während der „Modus 2“ Thermostat-Steuerung: Lüfter läuft/laufen kontinuierlich Temperaturbasierte Steuerung.
- Seite 17 T2-Sonde Funktion: T2-Sonde deaktiviert Verdampfer-Temperaturüberwachung Kondensator-Temperaturüberwachung -12,5...12,5 °C T2 Sondentemperatur Versatz 1 ... 30 Min Verzögerung für Protokoll mit min. (TLO) und max. (THI) Temperatur 0 ... 100 Display-Verzögerung 1 ... 255 FD2-10 Adresse für PC-Kommunikation Die Parameter ALA und AHA sind nicht sichtbar, wenn ATM auf ABS eingestellt ist. ALR und AHR sind nicht sichtbar, wenn ATM auf REL eingestellt ist.
- Seite 18 Konfiguration Alarm-Schwellenwert Alarm-Schwellenwert niedrige Temperatur Alarm-Schwellenwert hohe Temperatur Unterschied Alarm niedrige Temperatur (Bei ALR = 0 wird der Alarm niedrige Tempe- ratur ausgeschlossen) Unterschied Alarm hohe Temperatur (Bei AHR = 0 wird der Alarm niedrige Tempera- tur ausgeschlossen) Alarmsonde Verzögerung vor Alarmtemperatur-Warnung Verzögerung vor Tür-Offen-Alarmwarnung Bedienung bei Alarm Kondensator hoch (T2 = CND) Kondensator-Alarmtemperatur (T2 = CND)
- Seite 19 FD2-10 Technische Daten Stromversorgung Messbereich 230 VAC ± 10 %, 50/60 Hz, 3 W -50…120 °C, -55…240 °F -50 / -9.9…19.9 / 80 °C (Nur NTC 10K) Relais-Ausgang max. Last (230 VAC) Messgenauigkeit Kompressor – 16(8) A 240 VAC <0,5 °C innerhalb des Messbereichs Abtauen - 16(4) A 240 VAC Betriebsbedingungen Verd.
- Seite 21 Seite ist absichtlich leer...
- Seite 22 UK Head Office Foster Refrigerator Oldmedow Road Kings Lynn Norfolk PE30 4JU a Division of ITW (UK) Ltd Tel: +44 (0)843 216 8833 Fax: +44 (0)843 216 4707 Email: support@foster-uk.com Website: www.fosterrefrigerator.co.uk FLEXFD2/OF/02/16/D...
