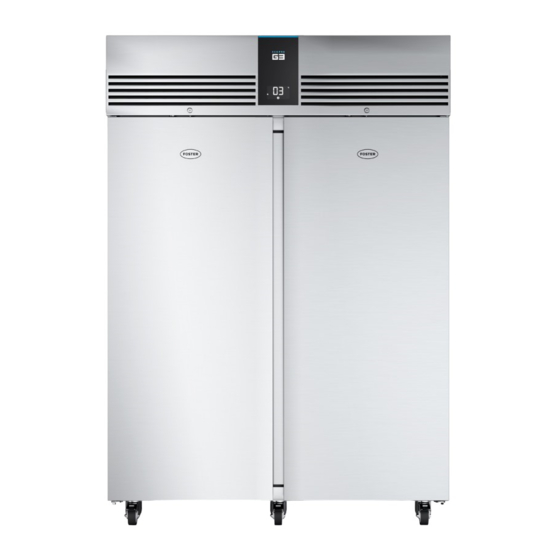

- Seite 1 Servicehandbuch Schränke EP700H, EP700M, EP700L, EP700G, EP700F, EP700SH, EP700SL, EP700P, EP1440H, EP1440M, EP1440L, EP1440G, EP700HH, EP700HL, EP700LL, EP700H2, EP700L2, EP700LW, EP700L2MD, EP820HU, EP820MW, EP1440LG, EP1440HSTB.
- Seite 2 Wartung und Instandhaltung Ihres Geräts Willkommen bei Ihrem interaktiven Foster-Servicehandbuch So funktioniert es: Um von einer beliebigen Stelle aus zum Inhalt zurückzukehren, klicken Sie auf das Foster-Logo am unteren Rand jeder Seite. Betriebsanleitung Servicefunktion - Parameter - Alarmindikatoren - Sondendaten...
-
Seite 3: Allgemeine Informationen
Alle Installationen müssen den geltenden Vorschriften und Richtlinien entsprechen. Wenden Sie sich im Zweifelsfall an Ihren Foster-Vertragshändler oder an die technische Abteilung von Foster. Die in dieser Anleitung enthaltenen Informationen sind zum Zeitpunkt der Veröffentlichung aktuell und können ohne vorherige Ankündigung geändert werden. -
Seite 4: Positionieren Des Geräts
Positionieren des Geräts Reinigen Sie das Gerät nach dem Auspacken (siehe Reinigungshinweise in dieser Anleitung) und lassen Sie es 60 Minuten lang stehen, bevor Sie es einschalten. Stellen Sie sicher, dass sich der Schrank auf einer festen, ebenen Oberfläche in ausreichendem Abstand von Heiß- und Kaltluftquellen befindet, da diese das Betriebsverhalten beeinflussen. -
Seite 5: Anzeigesymbole Und Tasten
Betriebsanleitung Anzeigesymbole und Tasten Innentemperatur des Symbol 4 Symbol 5 Geräts Symbol 6 Symbol 7 Symbol 1 Symbol 8 Symbol 2 Symbol 3 Taste 5 Taste 1 Taste 2 Taste 3 Taste 4 Symbol Taste Kompressor läuft Informationsmenü Tastensperre ein Wert erhöhen Standby/Beenden/ Verdampferlüfter laufen Bestätigen Abtauvorgang aktiv Wert verringern... -
Seite 6: Wertregelung
Tasten 2 und 4 können Sie die Einstellung vornehmen. Drücken Sie die Taste 3, um den neuen Wert zu speichern. Wenn die Taste 3 nicht gedrückt wird, wird der neue Wert nicht gespeichert. Wenn die Wertregelung nicht auf den gewünschten Wert eingestellt werden kann, wenden Sie sich bitte an Ihren Foster-Vertragshändler. Die Anzeige wird nach 30 Sekunden oder durch Drücken der Taste 1 zurückgesetzt. - Seite 7 Servicefunktion Menüs der Steuerung Die Steuerung enthält 2 Menüebenen, die Benutzerebene und die Serviceebene. Menü der Benutzerebene Um auf die Einstellungen der Benutzerebene zuzugreifen, drücken Sie die Taste 3 und dann die Taste 1. In der Anzeige erscheint „SP“. Verwenden Sie die Tasten 2 und 4, um den gewünschten Parameter anzuzeigen. Drücken Sie die Taste 3, um den aktuellen Wert anzuzeigen. Wenn Sie den Wert ändern möchten, drücken Sie die Tasten 2 und 4 und anschließend die Taste 3, um den neuen Wert zu speichern.
-
Seite 8: Menü Der Serviceebene
Menü der Serviceebene Um das Menü der Serviceebene aufzurufen, drücken Sie die Taste 3 und halten Sie dann 5 Sekunden lang die Tasten 2 und 4 gedrückt; auf dem Display wird „MDL“ angezeigt. Verwenden Sie die Tasten 2 und 4, um den gewünschten Parameter anzuzeigen. Drücken Sie die Taste 3, um den aktuellen Wert anzuzeigen. - Seite 9 Pause nach Abtauen (Ablaufzeit Verdampfer) Abtau-Displaymodus: „RT“ – die tatsächliche/aktuelle Temperatur „LT“ – die zuletzt angezeigte Temperatur vor Beginn des Abtauvorgangs „SP“ – der Sollwert „dEF“ – „dEF“ Display-Zeitverzögerung Das Display zeigt die mit dem Parameter „DDM“ gewählten Informationen während des Abtauens und für „DDY“ Minuten nach Beendigung des Abtauvorgangs an Verdampferlüfter beim YES –...
- Seite 10 Nicht einstellen Nicht einstellen Nicht einstellen Nicht einstellen Nicht einstellen Nicht einstellen Nicht einstellen Nicht einstellen Türschalter-Modus „NON“ – wenn „DI1“/„T3A“ = „DOR“, erfolgt keine Reaktion auf eine Zustandsänderung „ALR“ – wenn „DI1“/„T3A“ = „DOR“ und der Digitaleingang eingeschaltet ist, wird nach „DAD“...
- Seite 11 „°F“ mit einstellbarer Auflösung im Benutzerfunktionsmenü Modbus-Kommunikationstyp RTL oder ASCII FD1-19 Adresse für Kommunikation mit PC Zurücksetzen auf Über das „Benutzermenü“ können alle Parameter der Steuerung auf die werkseitigen Werksparameter Produktionswerte zurückgesetzt werden, wenn die Steuerung von Foster programmiert wurde G3 Schränke – Servicehandbuch...
-
Seite 12: Parametereinstellungen
Parametereinstellungen INTEGRIERT FERN www.fosterrefrigerator.com... - Seite 13 INTEGRIERT FERN NON NON NON NON G3 Schränke – Servicehandbuch...
- Seite 14 INTEGRIERT FERN NON NON NON NON NON NON www.fosterrefrigerator.com...
-
Seite 15: Sonstige Informationen
Alarm „Tür offen“ wird angezeigt. tA – Luftsonde ist ausgefallen. Wenden Sie sich an Ihren Vertragshändler oder den Foster Service, um dieses Teil ersetzen zu lassen. Während dieser Zeit kann das Gerät keine genaue Temperatur aufrechterhalten, deshalb sollten alle Produkte herausgenommen und das Gerät ausgeschaltet werden. -
Seite 16: Informationen Zur Sonde
Informationen zur Sonde Die Sonde hat den Typ 10k NTC. Die Eigenschaften der Sonden sind identisch. Die Kennzeichnungen T1 und T2 und die unterschiedlichen Farben dienen der leichteren Identifizierung und haben keine funktionalen Gründe. Die Sondenkennzeichnung entnehmen Sie bitte der nachstehenden Abbildung. -
Seite 17: Kältemittelfüllung
Kältemittelfüllung Das Gewicht der Kältemittelfüllung finden Sie auf dem Serienetikett des Geräts. Ist diese nicht verfügbar, entnehmen Sie es bitte der nachstehenden Tabelle. Die nachstehenden Informationen sind zum Zeitpunkt der Drucklegung korrekt, können jedoch ohne vorherige Ankündigung geändert werden. EP700H 80 g EP700M 80 g... - Seite 18 Drücken Sie zum Verlassen der Relais-Testfunktion die Taste 3 ein Mal. Werksreset Wenn die Steuerung ursprünglich von Foster programmiert wurde und für einen bestimmten Gerätetyp bestimmt ist, können die Einstellungen auf den ursprünglich programmierten Zustand zurückgesetzt werden. Wurde die Steuerung nicht von Foster programmiert, setzt diese Funktion die Parameter auf die Werte der ursprünglichen Werkseinstellungen zurück.
-
Seite 19: Wartung
Wartung Kondensatorreinigung Der Kondensator ist ein Stayclear-Kondensator, der nicht so regelmäßig gereinigt werden muss wie ein herkömmlicher Lamellenkondensator. Bei der Reinigung des Kondensators ist Vorsicht geboten. Verwenden Sie zur Reinigung des Kondensators niemals eine Drahtbürste bzw. scheuernde oder korrosive Mittel. Türdichtungen Die Türdichtungen sollten regelmäßig überprüft und bei Bedarf mit einem warmen, feuchten Tuch gereinigt werden. - Seite 20 Anschlussdiagramme EP700H Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 21 EP700H Fern-Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 22 EP700G Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 23 EP700G Fern-Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 24 EP700P Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 25 EP700P Glastür, Integrierte Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 26 EP700F Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 27 EP700F Fern-Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 28 EP700M, EP700L Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 29 EP700M, EP700L Fern-Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 30 EP700HH Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 31 EP700HH Fern-Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 32 EP700HL Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 33 EP700HL Fern-Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 34 EP700LL Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 35 EP700LL Fern-Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 36 EP820HU Integrierte Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 37 EP1440H Integrierte Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 38 EP1440H Fern-Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 39 EP1440G Integrierte Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 40 EP1440G Fern-Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 41 EP1440M, EP1440L Integrierte Kondensatoreinheit G3 Schränke – Servicehandbuch...
- Seite 42 EP1440M, EP1440L Fern-Kondensatoreinheit www.fosterrefrigerator.com...
- Seite 43 G3 Schränke – Servicehandbuch...
- Seite 44 By Appointment to Her Majesty Queen Elizabeth II Suppliers of Commercial Refrigeration Foster Refrigerator, King’s Lynn Für weitere Informationen: Für Service und Ersatzteile: +44 (0) 1553 698485 Für Service: +44 (0) 1553 780333 regional@foster-gamko.com service@foster-gamko.com fosterrefrigerator.com Für Ersatzteile: +44 (0) 1553 780300 parts@foster-gamko.com...
