2-Punkt-Montage:
Mechanische Festigkeit: Klasse 3M1

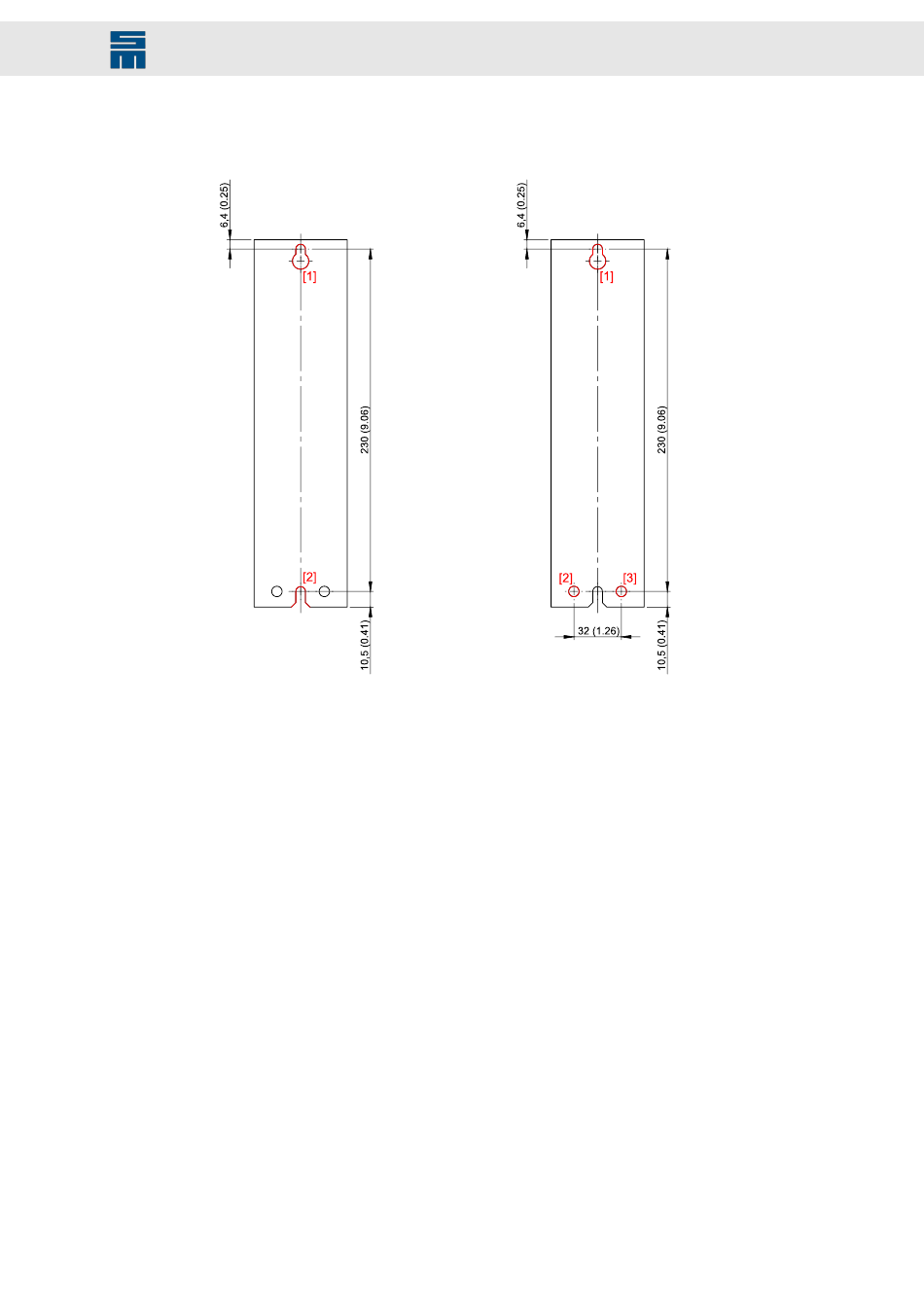

Abb. 18: 2-Punkt-Montage 0SD4SC1x
→ Montage
bohrung
Montagehinweise:
Schrauben: M6 nach ISO 4762, Festigkeitsklasse 8.8
Unterlegscheiben: 6,6 x 22 x 2 mm nach ISO 7094
→ Die Verwendung der Unterlegscheiben ist notwendig, um Klasse 3M2 (mechani-
sche Festigkeit) zu erreichen.
Mindesteinschraubtiefe in der Montageplatte: 5 mm bei Stahl, 8 mm bei Aluminium
Anzugsdrehmoment: 9,5 Nm
Drive Controller SD4S - Hardwarebeschreibung
an
Schlüsselloch-
und Aussparung
[1]
[2]
Gerätevarianten SD4S
3-Punkt-Montage:
Mechanische Festigkeit: Klasse 3M2
Abb. 19: 3-Punkt-Montage 0SD4SC1x
→ Montage
an
Schlüsselloch-
bohrung
und Bohrungen
[1]
und
[3]
[2]
43
